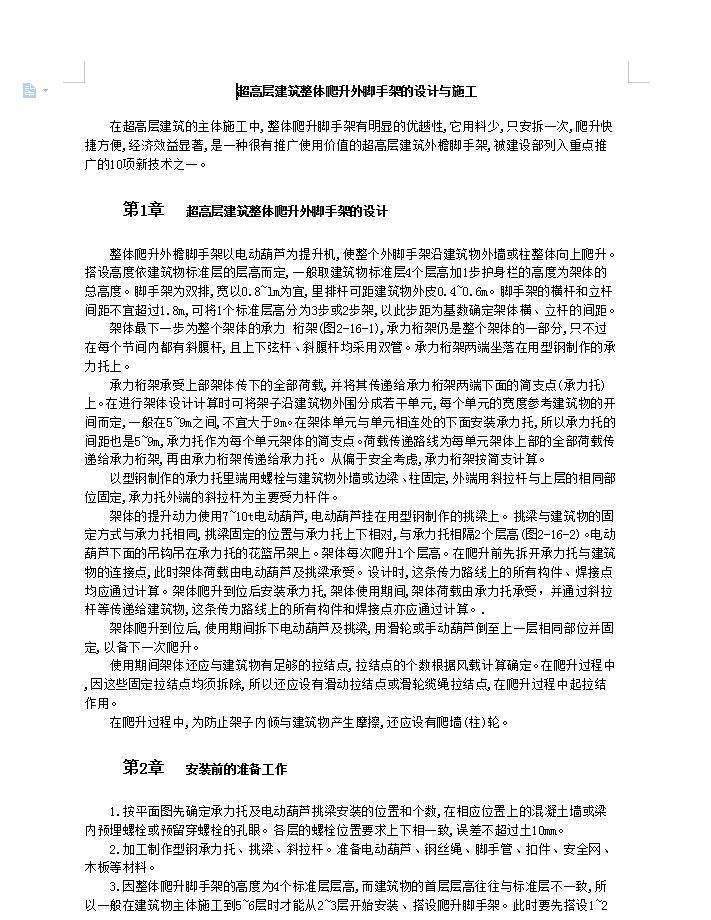

整体爬升外檐脚手架以电动葫芦为提升机,使整个外脚手架沿建筑物外墙或柱整体向上爬升。搭设高度依建筑物标准层的层高而定,一般取建筑物标准层4个层高加1步护身栏的高度为架体的总高度。脚手架为双排,宽以0.8~lm为宜,里排杆可距建筑物外皮0.4~0.6m。脚手架的横杆和立杆间距不宜超过1.8m,可将1个标准层高分为3步或2步架,以此步距为基数确定架体横、立杆的间距。
架体最下一步为整个架体的承力 桁架(图2-16-1),承力桁架仍是整个架体的一部分,只不过在每个节间内都有斜腹杆,且上下弦杆、斜腹杆均采用双管。承力桁架两端坐落在用型钢制作的承力托上。
承力桁架承受上部架体传下的全部荷载,并将其传递给承力桁架两端下面的简支点(承力托)上。在进行架体设计计算时可将架子沿建筑物外围分成若干单元,每个单元的宽度参考建筑物的开间而定,一般在5~9m之间,不宜大于9m。在架体单元与单元相连处的下面安装承力托,所以承力托的间距也是5~9m,承力托作为每个单元架体的简支点。荷载传递路线为每单元架体上部的全部荷载传递给承力桁架,再由承力桁架传递给承力托。从偏于安全考虑,承力桁架按简支计算。
