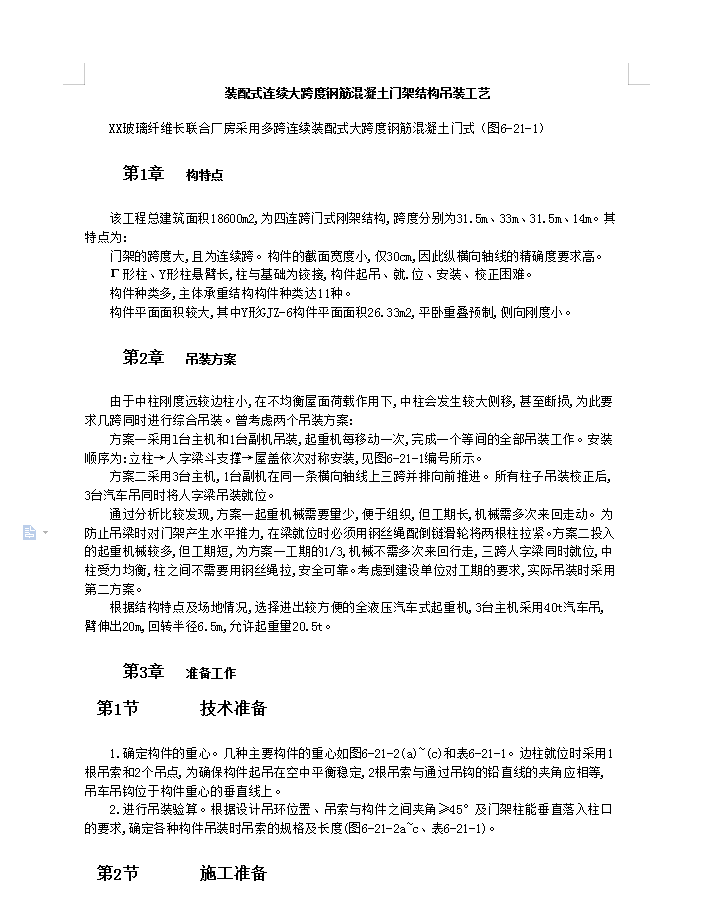

该工程总建筑面积18600m2,为四连跨门式刚架结构,跨度分别为31.5m、33m、31.5m、14m。其特点为:
门架的跨度大,且为连续跨。构件的截面宽度小,仅30cm,因此纵横向轴线的精确度要求高。
Γ形柱、Y形柱悬臂长,柱与基础为铰接,构件起吊、就.位、安装、校正困难。
构件种类多,主体承重结构构件种类达11种。
构件平面面积较大,其中Y形GJZ-6构件平面面积26.33m2,平卧重叠预制,侧向刚度小。
人字梁及屋盖的吊装
人字梁在柱间支撑、连系梁、天沟板安装后吊装,采用6t单开门滑轮和15t铁扁担四点绑扎;起吊翻身时按图6-21-2c将构件扶直立起。吊装就位时要平稳。
用经纬仪、吊线锤进行校正和检查,以保证梁和门架柱悬臂梁的中心线和建筑物定位轴线重合。
校正后接头应立即进行焊接,焊缝的长度和高度必须符合设计要求。
屋面板与刚架焊接不得少于3点。每点焊缝L≥60mm,H≥5mm。应尽量做到三跨屋盖同时进行或中间一跨先吊一步,两边向屋脊对称同步进行。
