十二层框架结构酒店预应力转换层结构工程设计与施工工艺
该工程选用框架结构体系。基础采用桩基,主裙楼之间不设缝,仅留后浇带。4层以下大柱网楼板采用双向密肋板,板厚为70mm,肋高300~350mm。5层以上现浇板厚为90mm。混凝土强度等级:1~4层为C40,5~8层为C35,9层以上为C30。
按照建筑功能要求,地下室为停车库,主楼4层以下设有商场、大堂、餐厅、文化娱巧公共设施,5层以上均为客房。裙楼2层中部需设置1个多功能厅兼大宴会厅,要求形成跨度为19.6m、局部2层高的大空间,并且在其上方再设4层公寓。为此结构柱网布置要适应上述建筑要求,开间取8m,在4层以下,主楼采用两跨框架,裙楼采用单跨框架,在5层以上采用三跨框架,利用设备层作为结构转换层来实现上下柱网的改变,即主楼通过两跨(8.6m+8.6m)转换层结构支承8层三跨(6.55m+4.7m+5.95m)框架。裙楼通过单跨(19.6m)转换层结构支承4层三跨(5.95m+7.3m+5.95m)框架。这样的结构布置可使5层以上客房及公寓中每层框架梁高度减小15cm,既满足了规划部门对总高度的限制,又保证了12层总层数,使业主获得了较大综合效益。

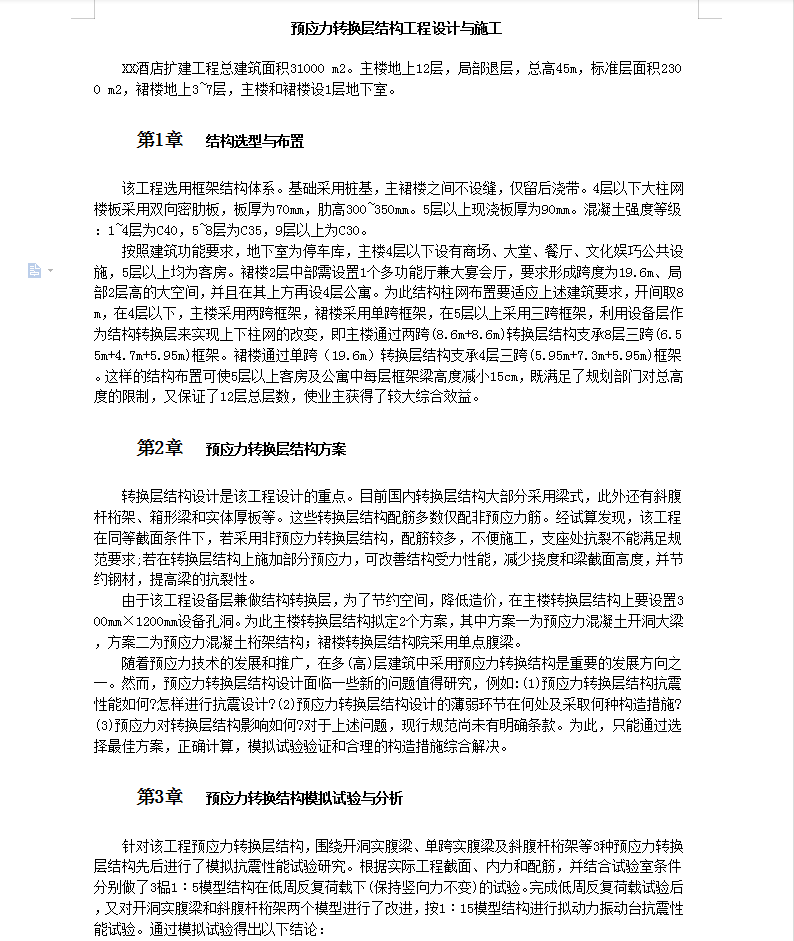

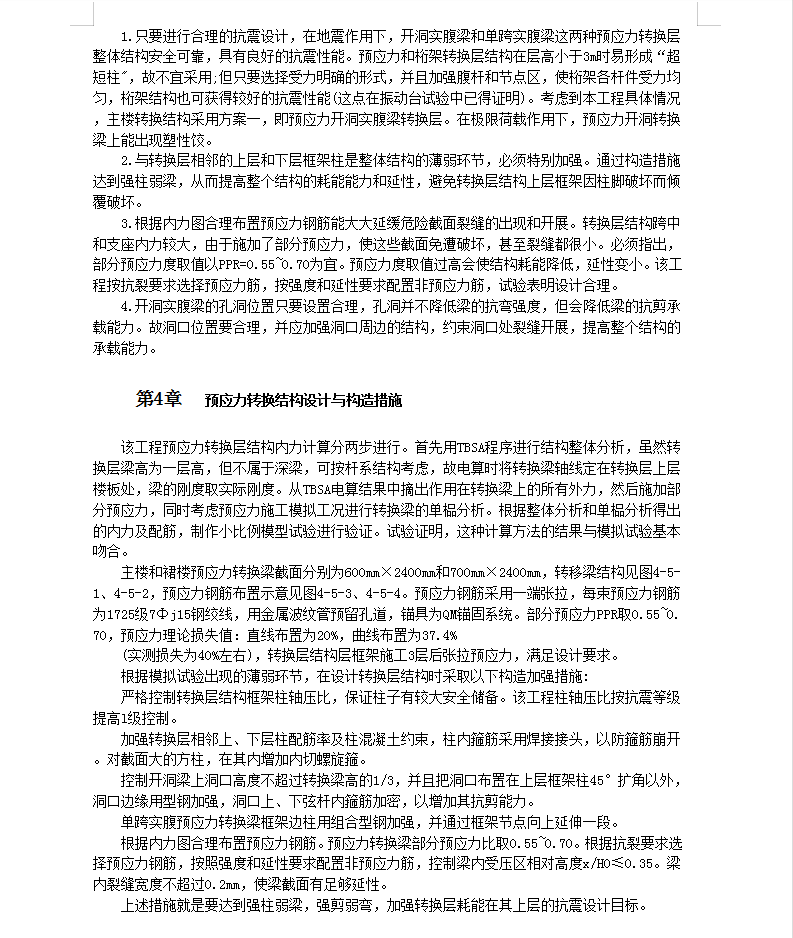

资料截图
  • 十二层框架结构酒店预应力转换层结构工程设计与施工工艺
  • 十二层框架结构酒店预应力转换层结构工程设计与施工工艺
