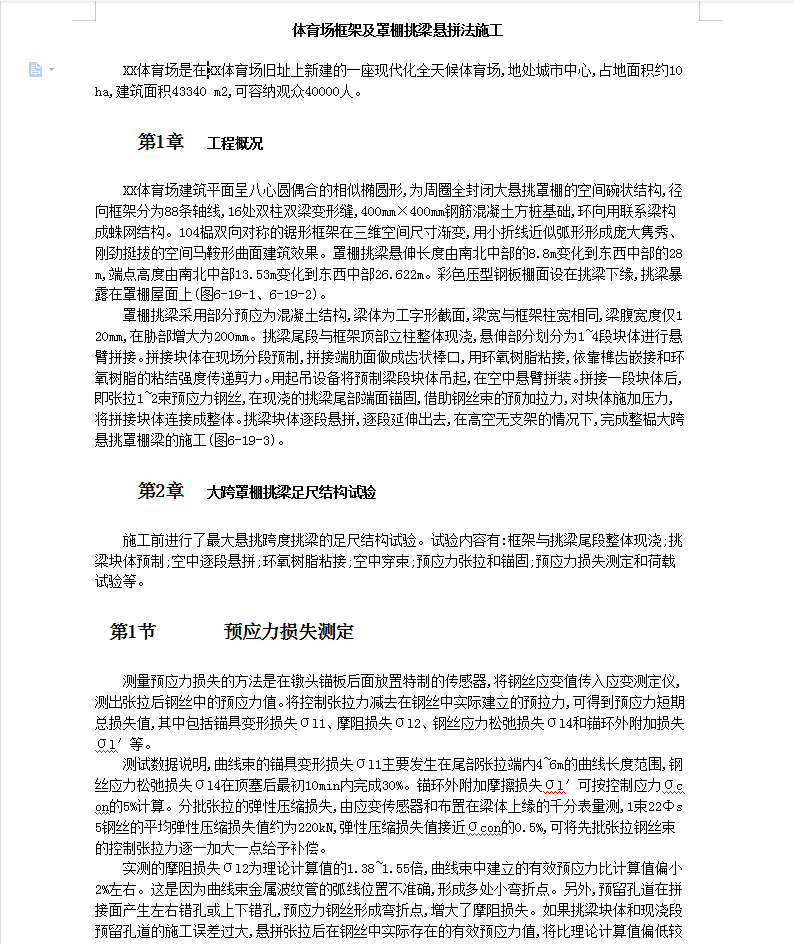

预应力损失测定
测量预应力损失的方法是在镦头锚板后面放置特制的传感器,将钢丝应变值传入应变测定仪,测出张拉后钢丝中的预应力值。将控制张拉力减去在钢丝中实际建立的预拉力,可得到预应力短期总损失值,其中包括锚具变形损失σl1、摩阻损失σl2、钢丝应力松弛损失σl4和锚环外附加损失σl′等。
测试数据说明,曲线束的锚具变形损失σl1主要发生在尾部张拉端内4~6m的曲线长度范围,钢丝应力松弛损失σl4在顶塞后最初10min内完成30%。锚环外附加摩擦损失σl′可按控制应力σcon的5%计算。分批张拉的弹性压缩损失,由应变传感器和布置在梁体上缘的千分表量测,1束22Фs5钢丝的平均弹性压缩损失值约为220kN,弹性压缩损失值接近σcon的0.5%,可将先批张拉钢丝束的控制张拉力逐一加大一点给予补偿。
实测的摩阻损失σl2为理论计算值的1.38~1.55倍,曲线束中建立的有效预应力比计算值偏小2%左右。这是因为曲线束金属波纹管的弧线位置不准确,形成多处小弯折点。另外,预留孔道在拼接面产生左右错孔或上下错孔,预应力钢丝形成弯折点,增大了摩阻损失。如果挑梁块体和现浇段预留孔道的施工误差过大,悬拼张拉后在钢丝中实际存在的有效预应力值,将比理论计算值偏低较多。
