您当前位置:首页 » 结构工程 » 结构毕业设计
钢结构厂房课程设计计算书(含图纸)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-21
  • 资料类型:RAR
  • 资料大小:682 GB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
钢结构厂房课程设计计算书(含图纸)

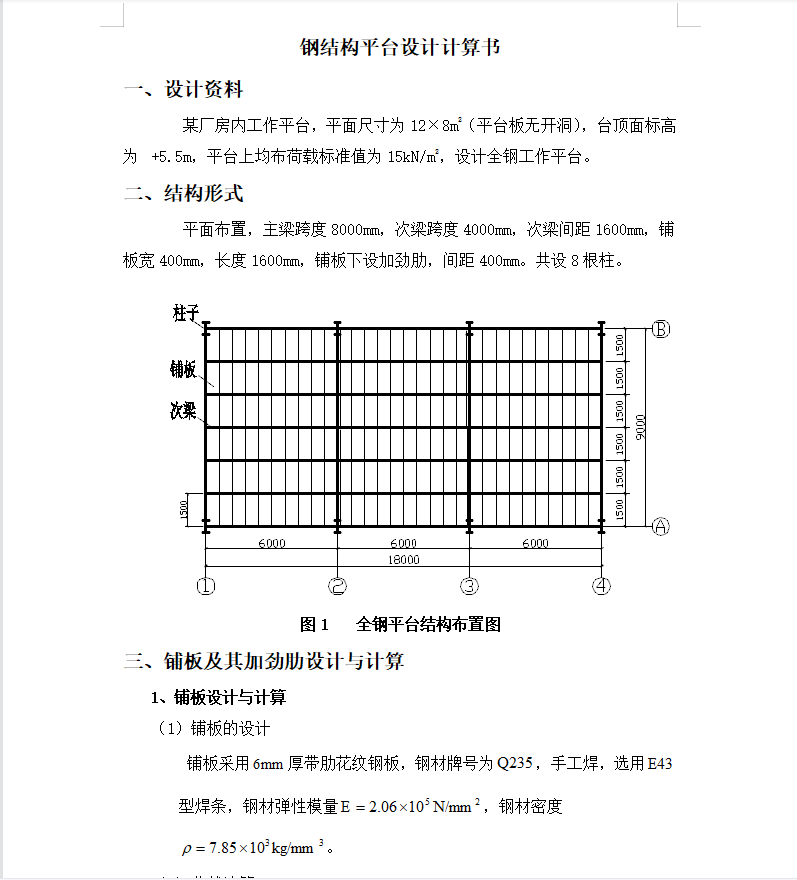

设计资料
某厂房内工作平台,平面尺寸为12×8m2(平台板无开洞),台顶面标高为 +5.5m,平台上均布荷载标准值为15kN/m2,设计全钢工作平台。
二、结构形式
平面布置,主梁跨度8000mm,次梁跨度4000mm,次梁间距1600mm,铺板宽400mm,长度1600mm,铺板下设加劲肋,间距400mm。共设8根柱。

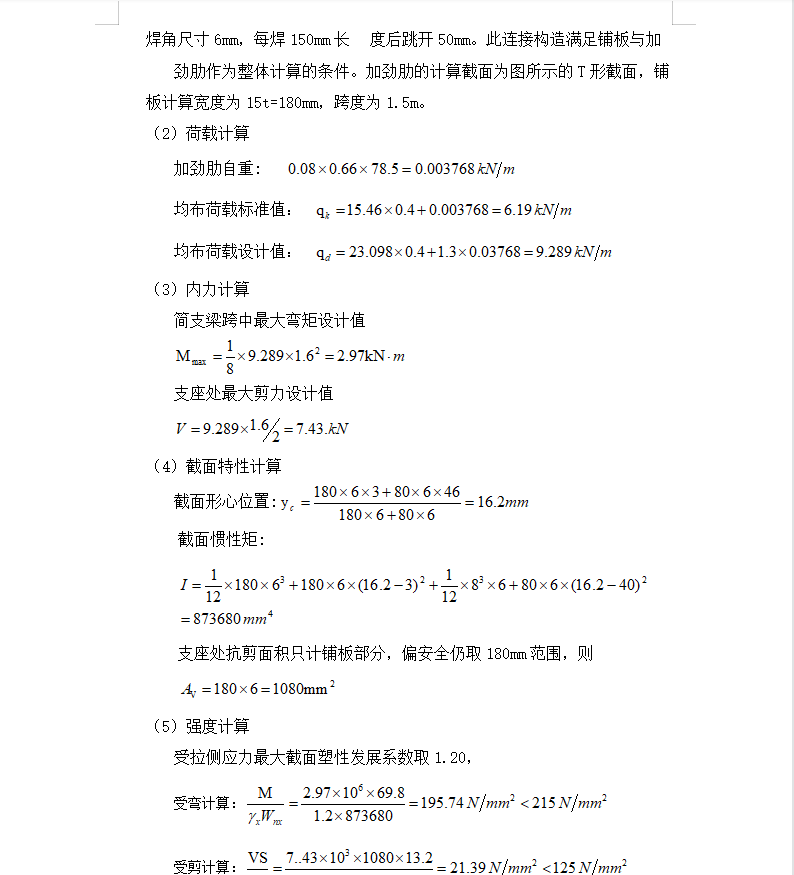

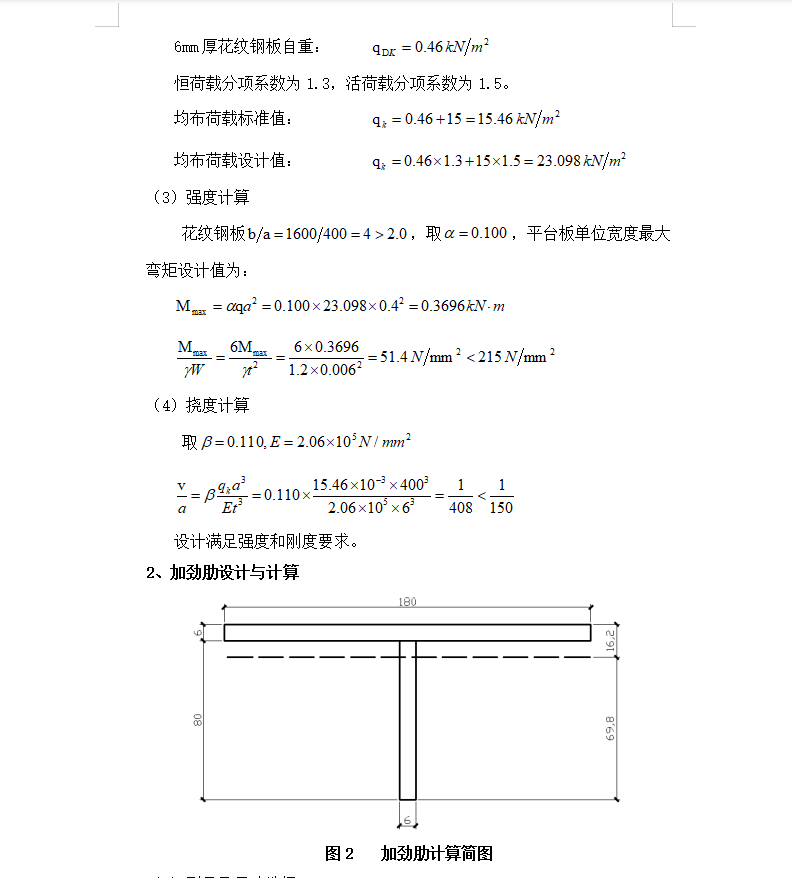

资料截图
  • 钢结构厂房课程设计计算书(含图纸)
  • 钢结构厂房课程设计计算书(含图纸)
  • 钢结构厂房课程设计计算书(含图纸)
