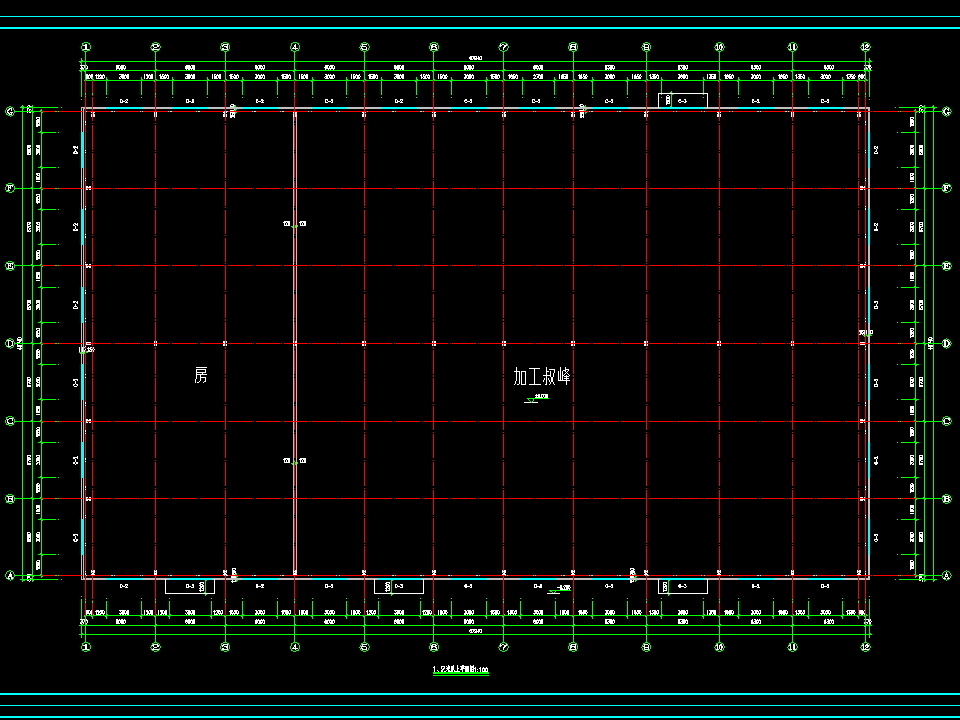

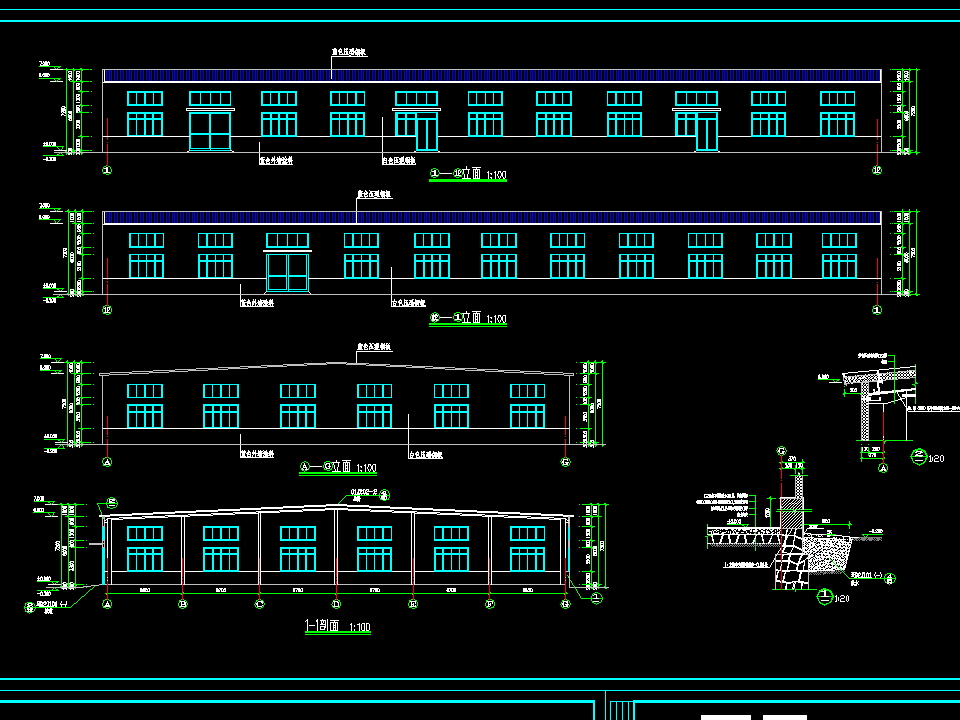

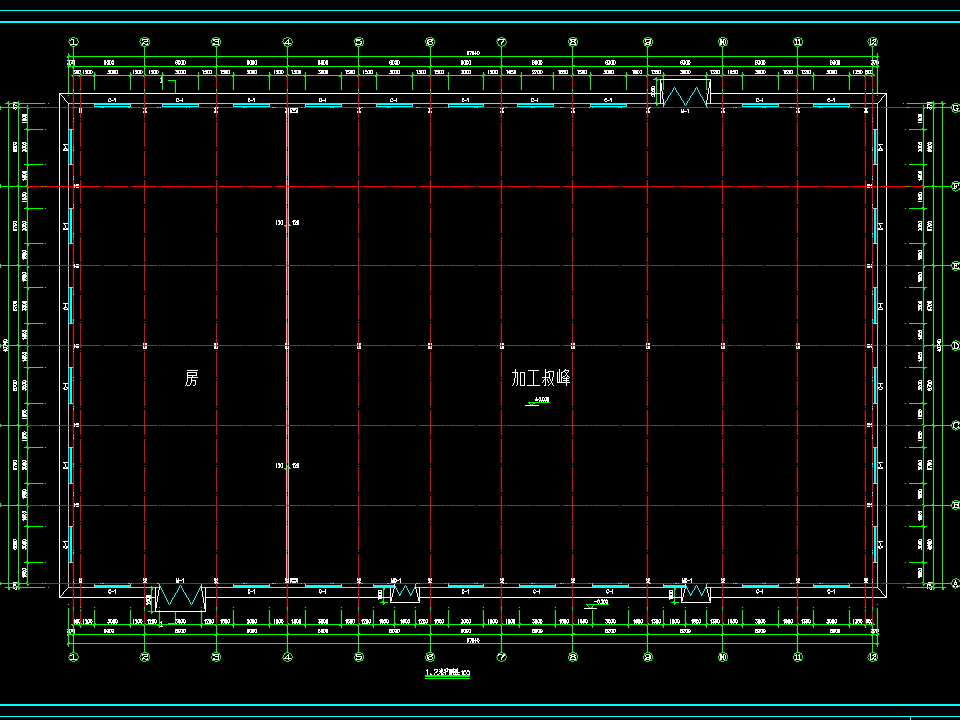

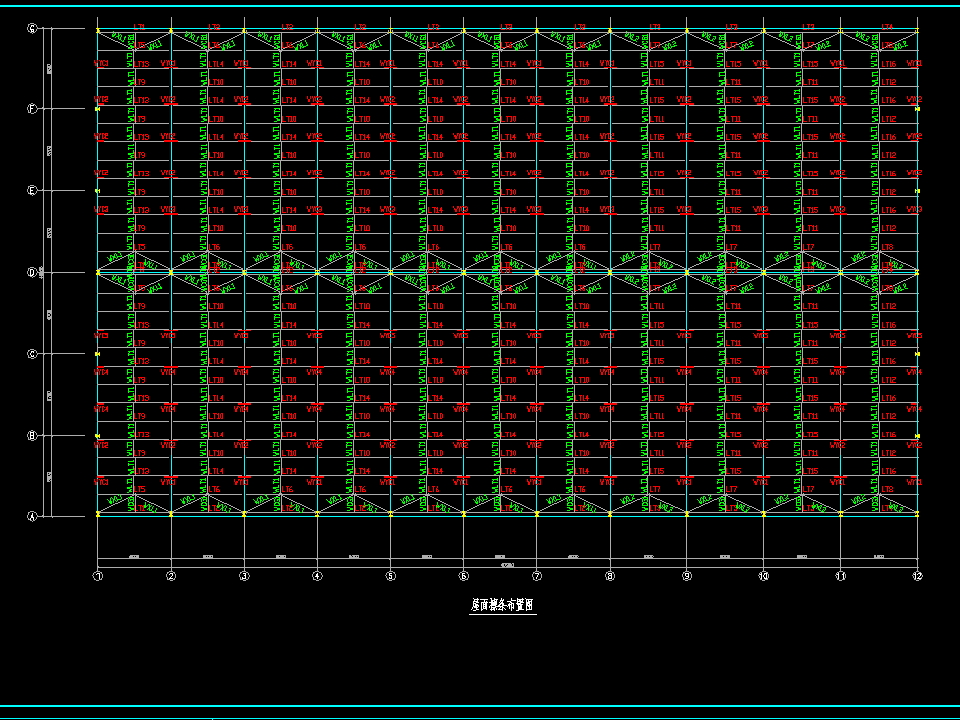

门式钢结构厂房建筑及结构施工图纸包括屋面排水示意图、1.2米以上平面图、屋面支撑布置图、屋面檩条布置图、1.2米平面图、剖面图、立面图、线墙架布置图等，供大家参考！
本工程建筑面积为2767.9平方米，基础采用柱下独立柱基础，设计为门式钢架结构。墙体：室内地面1.2米以下为370厚承重空心砖内墙混合砂浆底面刷白色内墙涂料两遍，1.2米以上为120厚白色压型夹心板，内隔墙为240厚非承重空心砖。屋面排水为自由排水，坡度为1/10（双面找坡）屋面为蓝色压型钢板，厚度为0.6mm。
