某3层钢框架结构工业厂房全套施工图纸(建筑结构水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-02-23
  • 资料类型:RAR
  • 资料大小:39.9 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某3层钢框架结构工业厂房全套施工图纸(建筑结构水电暖)
建筑名称:车间3
建筑分类:工业建筑
建筑功能布局:本工程主要功能为具有涂装功能的车间,一层、二层主生产车间,局部三层设备机房,
车间一层西侧局部设夹层,夹层主要功能为办公等。
生产火灾危险性分类:丁类
建筑耐火等级:二级
建筑屋面防水等级:II级
建筑结构形式:钢框架结构
建筑主体设计合理使用年限:50年
抗震设防烈度:7度
建筑层数、层高:主体二层局部三层,二层楼板标高为7.0米、二层屋面梁底标高为16米;
局部三层楼面标高为16.5米、其屋面梁底标高为22.2米;车间一层西部设置夹层,夹层标高3.4米。
建筑高度:20.2m,室内外高差200mm。
建筑物占地面积:18431.4m2
建筑物建筑面积:34898.62m2,通廊建筑面积为526.4m2
车间总人数300人(双班),男女比例8:2,其中直产工人260为人、技术管理人员为20人、检验服务人员为20人。
(男240人,女60人)。
某3层钢框架结构工业厂房全套施工图纸包括一层地面荷载布置图、一层平面图、二层平面图、局部三层平面图、屋顶平面图、南、北立面图、东、西立面,剖面图、更衣室、淋浴间、整流器间详图、卫生间详图、前处理电泳排水沟、围堰布置图、三层空调设备基础及排水沟布置图、滑橇清洗间、电泳辅房详图、喷气水槽区排水沟布置图、备件仓库、设备维修间、保洁仓库、调漆间、气体消防间、工艺消防阀组间详图等

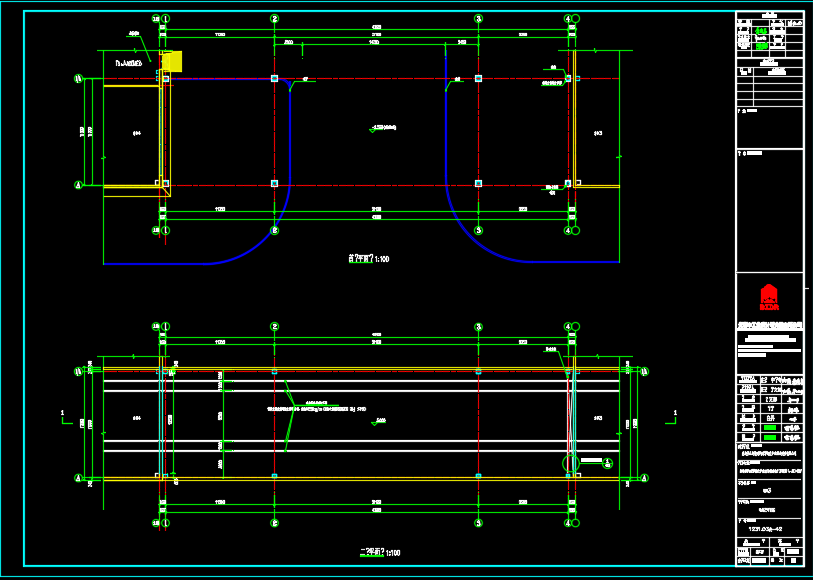

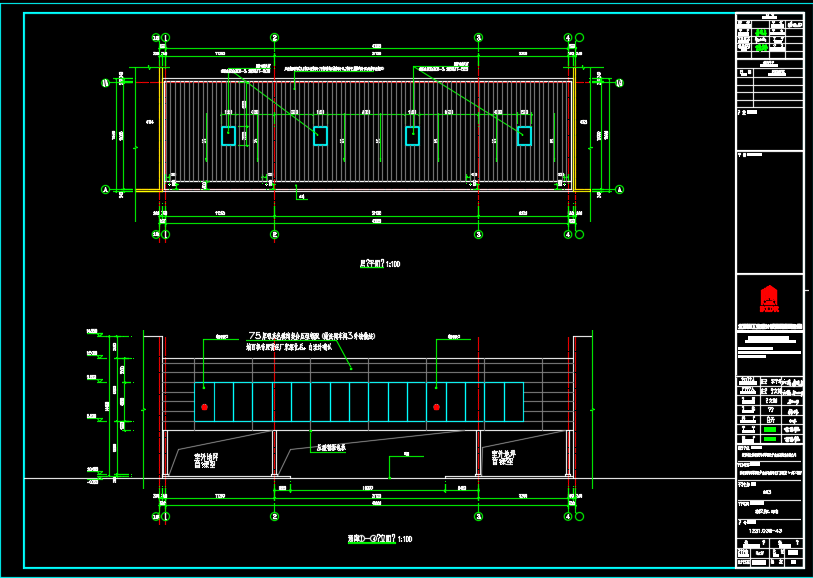

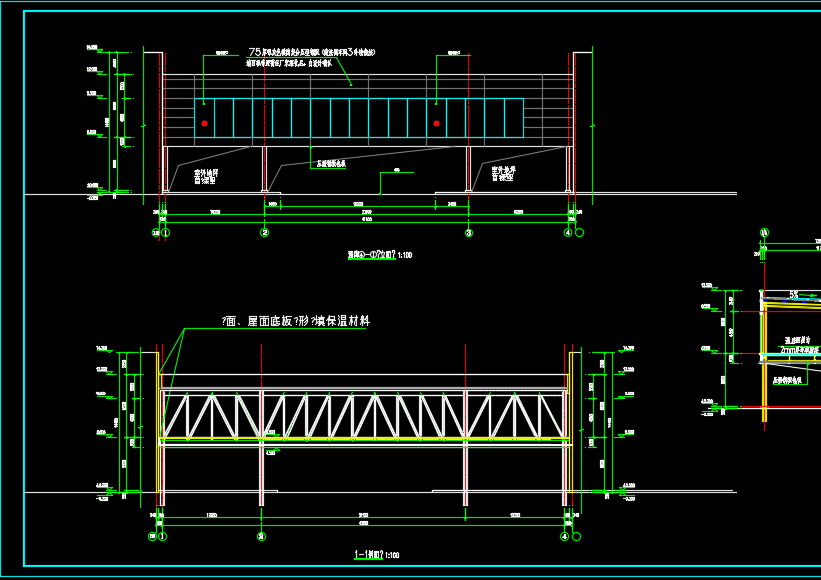

资料截图
  • 某3层钢框架结构工业厂房全套施工图纸(建筑结构水电暖)
  • 某3层钢框架结构工业厂房全套施工图纸(建筑结构水电暖)
  • 某3层钢框架结构工业厂房全套施工图纸(建筑结构水电暖)
