钢排架结构厂房施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-13
  • 资料类型:RAR
  • 资料大小:8.23 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
钢排架结构厂房施工图
本工程为单层钢结构厂房(局部有夹层),厂房长220.8m、宽80.4m、柱距为9.6m、7.6m,为焊接工字型柱(或钢矩管柱)+空间倒三角形钢管桁架屋面组成的排架结构厂房,屋面排水坡度5%,墙面屋面均采用压型钢板+岩棉。本工程建设地址位于贵阳市经开区小孟社区王武村、三江社区毛寨村,贵惠大道西侧。±0.000室内地坪标高相当于绝对标高为1118.000m。

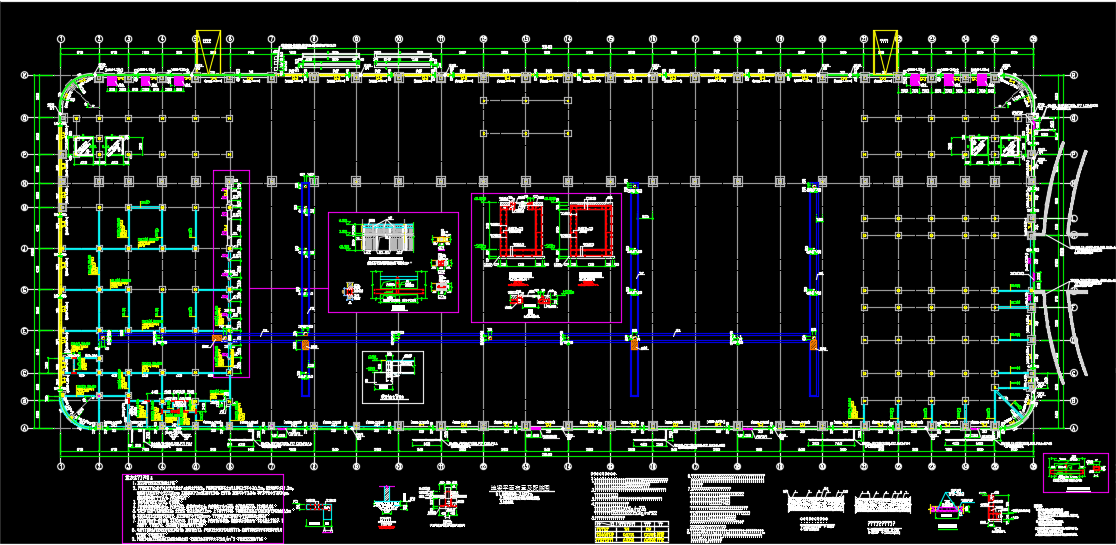

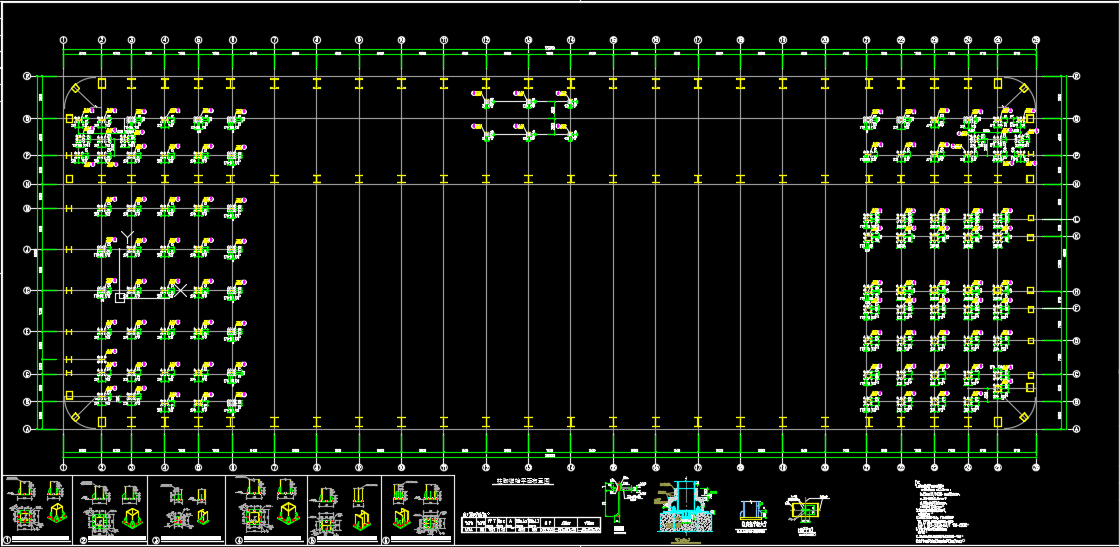

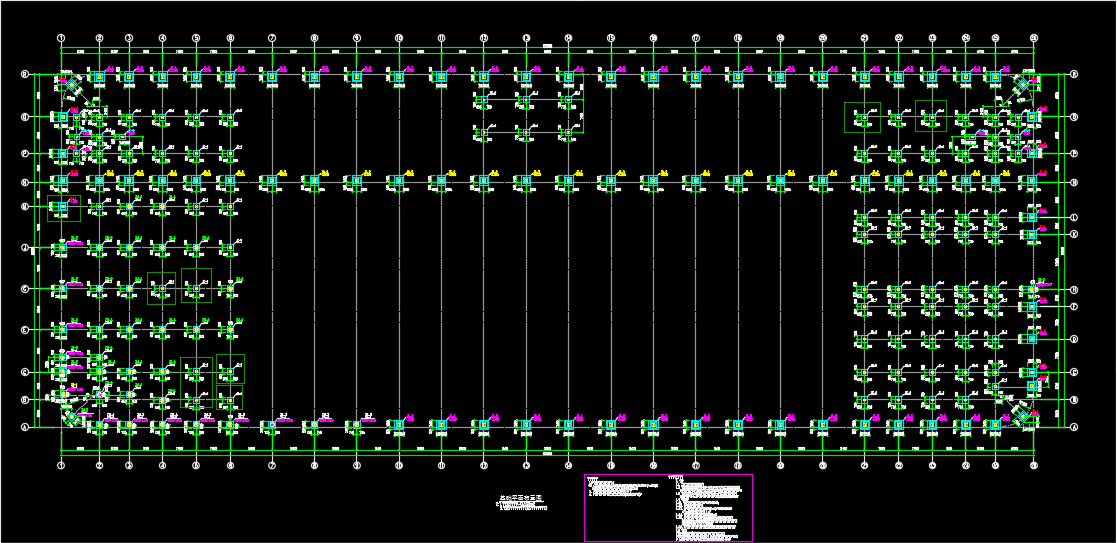

资料截图
  • 钢排架结构厂房施工图
  • 钢排架结构厂房施工图
  • 钢排架结构厂房施工图
