高层CFG桩复合地基施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-04
  • 资料类型:RAR
  • 资料大小:1.38 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
高层CFG桩复合地基施工图纸
拟建望京A1区C组团C3#、C5#、C6#、C7#、C8#楼位于北京市朝阳区望京地区。地上26层,地下2层。C3#楼±0.00=37.90m,地面标高为35.65m,基础底板底标高27.65m,相对标高-10.25m。C5#楼±0.00=37.40m,地面标高为35.52m,基础底板底标高28.200m,相对标高-9.20m。C6#楼±0.00=37.50m,地面标高为35.48m,基础底板底标高27.60m,相对标高-9.90m。C7#楼±0.00=37.60m,地面标高为36.03m,基础底板底标高27.65m,相对标高-9.95m。C8#楼±0.00=37.70m,地面标高为35.89m,基础底板底标高27.65m,相对标高-10.05m。
1、地层土质及岩性特征概述
拟建场地地层主要由第四系冲洪积成因的粉质粘土、粘质粉土、粉细砂、中砂及圆砾层构成,按其工程性质,将钻探深度内的地层分为8层。现从建筑基础底标高算起,自上而下描述如下:
粘质粉土③:浅灰~灰色,中密~密实,饱和。含云母碎片及氧化铁条纹,属中低压缩性土。该层分布粉质粘土亚层,粉质粘土③1:浅灰~褐灰色,可塑,饱和。含云母碎片及铁锰质斑点,属中高压缩性土。
中砂④:灰~灰黄色,密实,饱和。颗粒矿物成分主要为长石、石英,砂质较纯净,含云母碎片, 该层顶部分布0.50~1.30m粉砂④1:中密~密实,底部砂土中混少量的圆砾颗粒。
粉质粘土⑤:灰褐色~黄褐色,可塑~硬塑,饱和。可见铁锰质斑点及云母碎片,局部夹砂质粉土薄层。属中压缩性土。该层分布有粘质粉土⑤1亚层,黄~黄褐色,呈透镜状分布,密实,饱和,含云母碎片及铁锰质斑点,属低压缩性土。

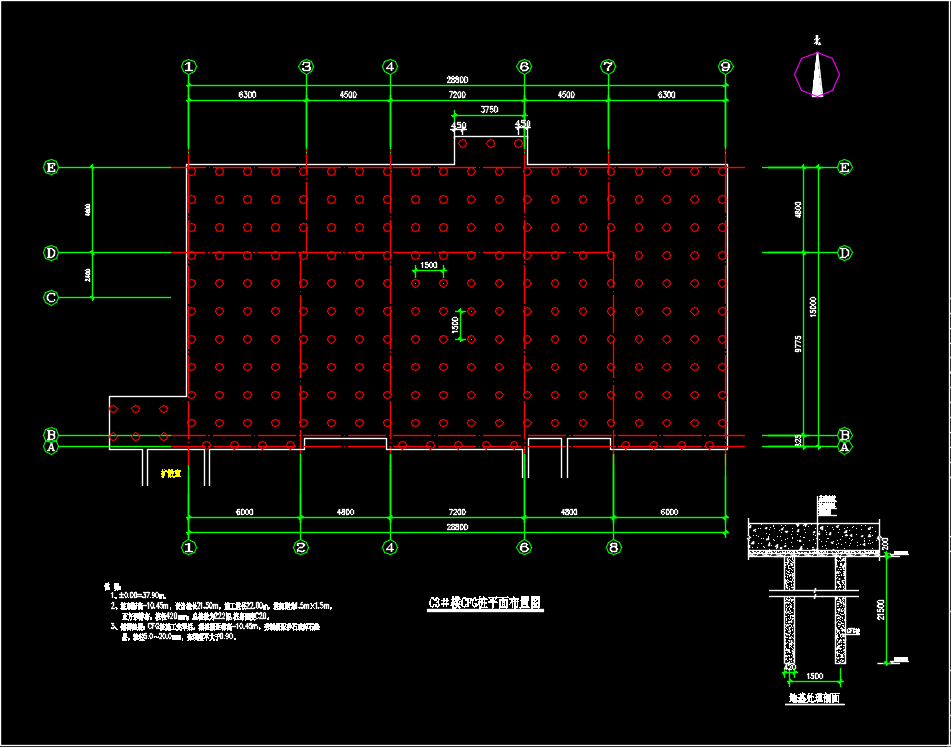

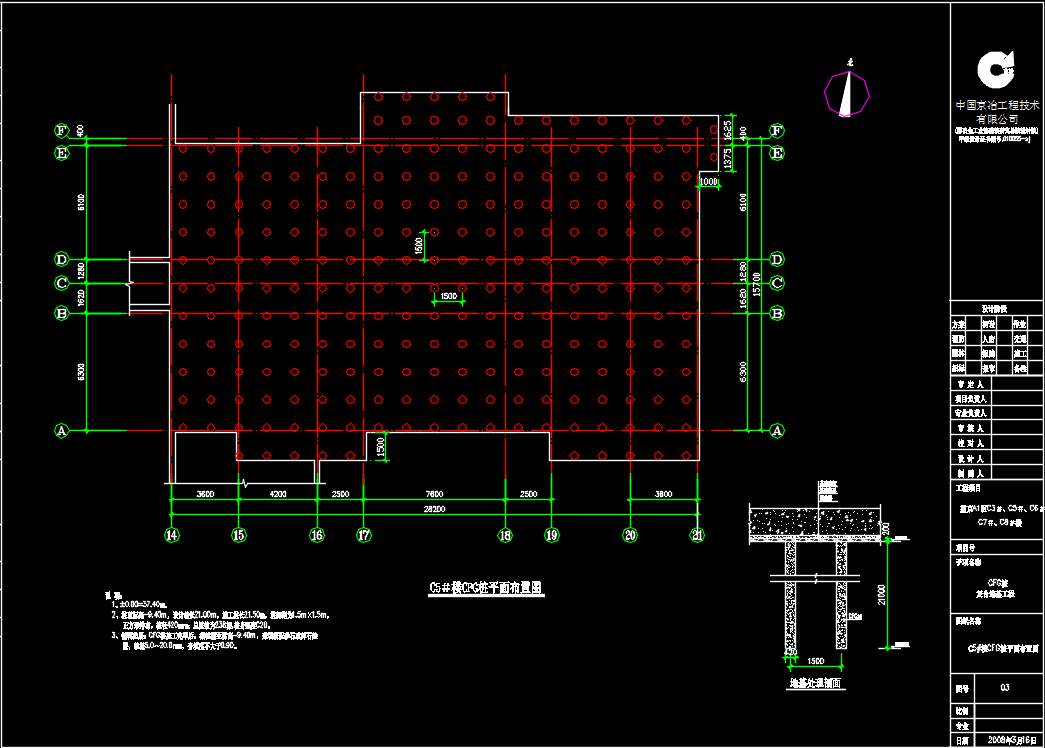

资料截图
  • 高层CFG桩复合地基施工图纸
  • 高层CFG桩复合地基施工图纸
  • 高层CFG桩复合地基施工图纸
