6100平基坑复合喷锚土钉墙支护设计图纸(含设计方案)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-28
  • 资料类型:RAR
  • 资料大小:657 KB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
6100平基坑复合喷锚土钉墙支护设计图纸(含设计方案)
本工程有2栋32F高层建筑组成。地上2层裙房为临街商铺,整个场地均有2层地下室。裙房、地下室部分为框架结构,其它均为剪力墙或框筒结构。本工程设计±0.00标高相当于绝对标高:91.30m,地面平均标高为91.30m,基坑一次开挖深度为6.00m,基础顶标高暂定为-9.10m。考虑到基础高度及垫层等影响,本次基坑支护设计深度暂定为-10.00m。经计算本工程基坑土方挖运量约15.3万方,基坑支护面积约6100.0m2。拟建场地所处地貌单元为黄河冲积平原。拟建场地勘探深度内含水层分为两层,即上层的潜水和下层的承压水。
本工程的基坑支护根据现场位置的情况,基坑支护形式为:复合喷锚土钉墙支护
资料截图

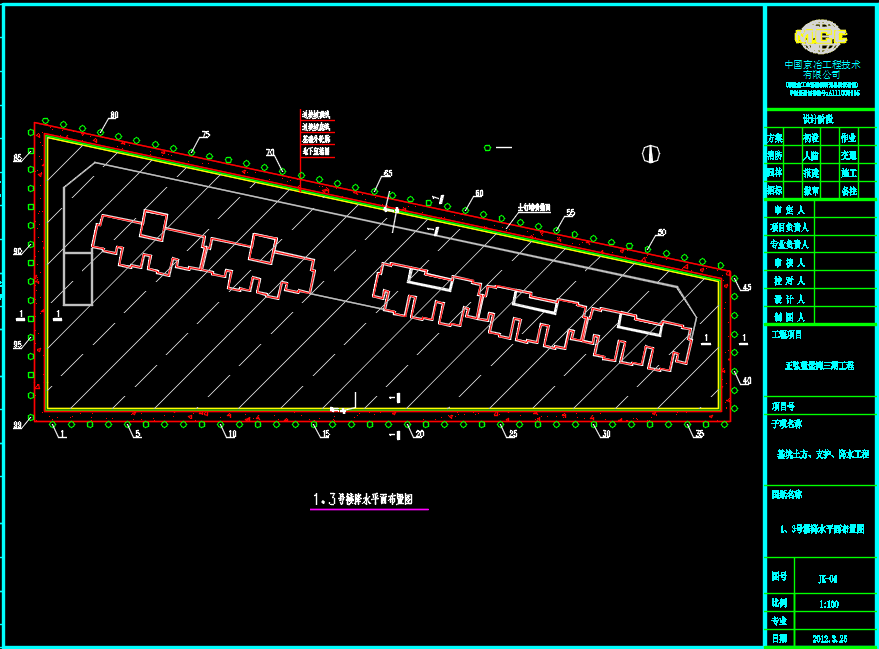

  • 6100平基坑复合喷锚土钉墙支护设计图纸(含设计方案)

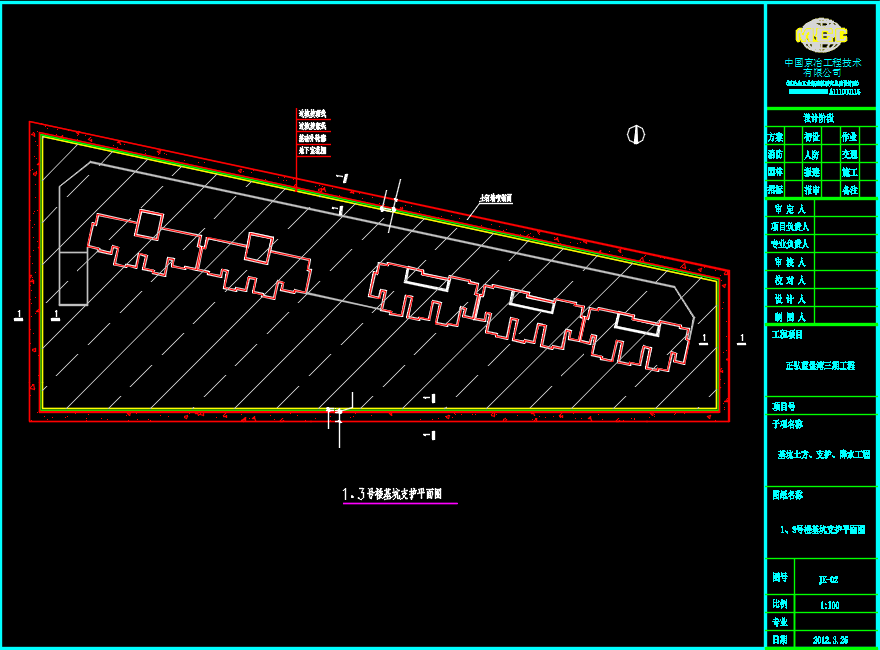

  • 6100平基坑复合喷锚土钉墙支护设计图纸(含设计方案)

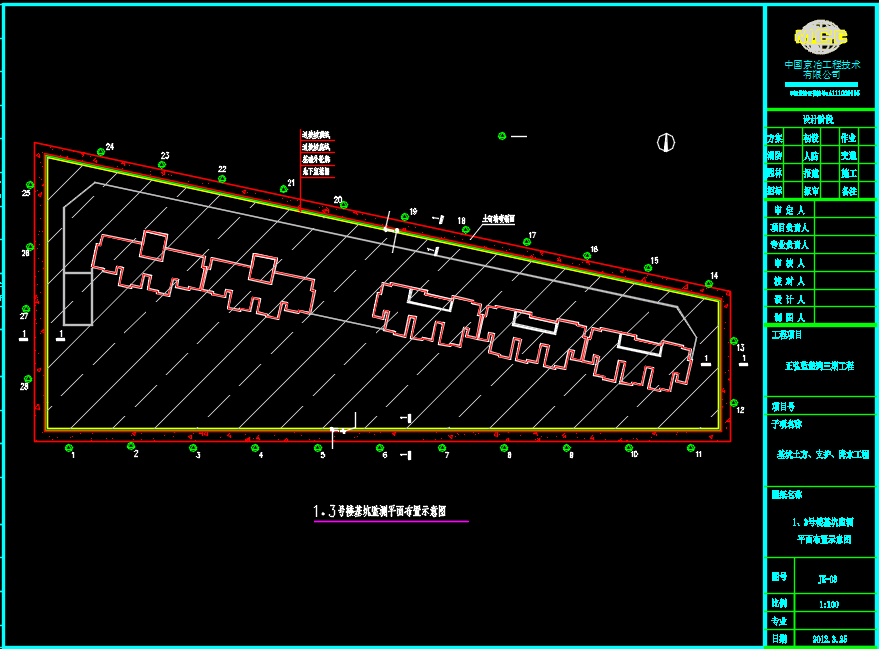

  • 6100平基坑复合喷锚土钉墙支护设计图纸(含设计方案)
