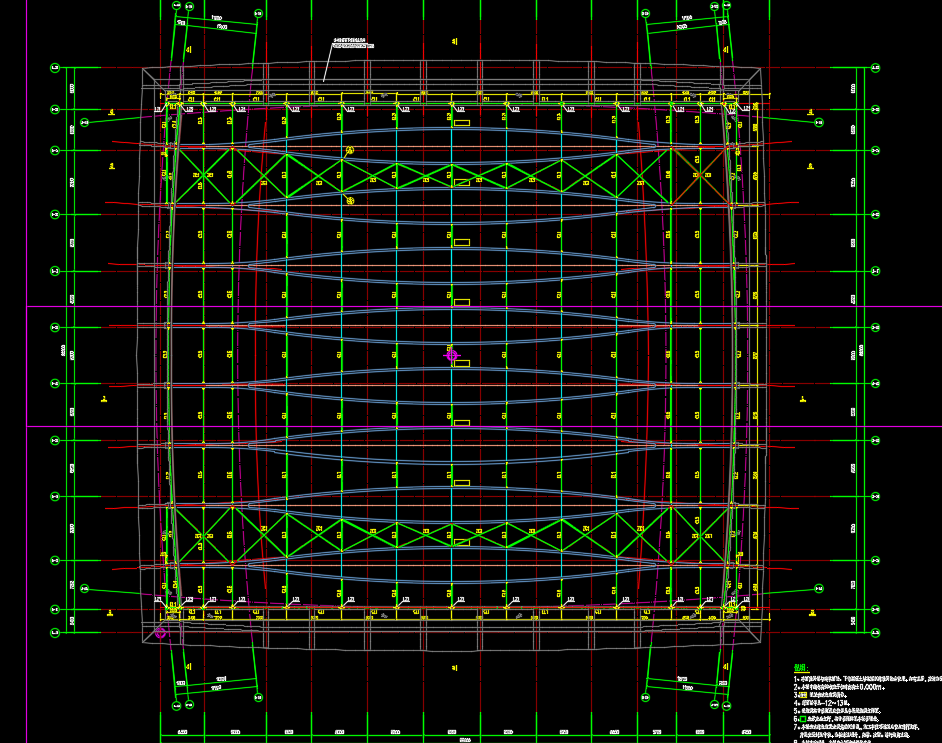

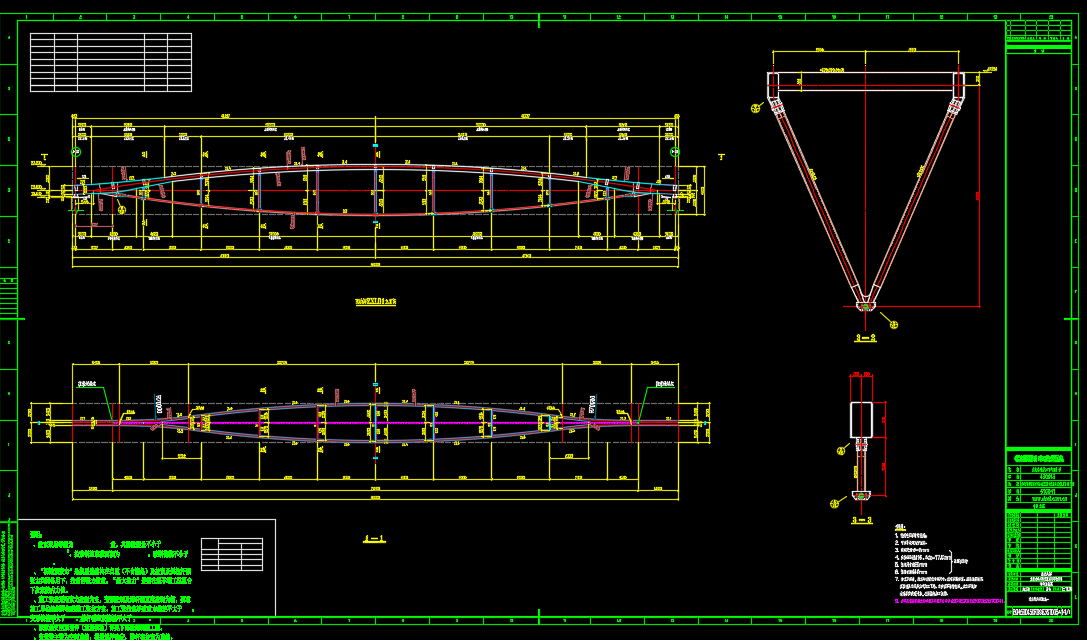

重大体育馆呈钻石形状，平面投影呈矩形，在四周设有一圈型钢混凝土框架柱以支承钢屋盖。体育馆钢结构屋盖长（南北向）约80m，宽（东西向，跨度方向）83.3m。屋面钢结构采用平行张弦梁结构，共有8榀张弦梁，支承在主体育馆周边混凝土柱列上，结构跨度方向支座最大间距约82.5m，沿圆弧向内收缩，最小跨度约80.3m，无悬挑。屋盖支座埋件平面布置图之一，屋盖支座平面布置图之一，屋盖构件平面布置图之一，屋盖檩条平面布置图之一，剖面图之一，张弦梁构件图之一，节点详图之一等
