钢梯、扶梯及中庭改造加固施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-06
  • 资料类型:RAR
  • 资料大小:11.3 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
钢梯、扶梯及中庭改造加固施工图
本工程总建筑面积22万平方米。整个建筑按平面分为A、B、C、D共四个区,其中B区与C区、C区与D区间地上设有抗震缝。建筑物地下三层,A、B、D区地上十一层,C区地上六层,地下三层为小车停车场,地下二层为货车停车场(地下三层局部为六级人防地下室),地下一层至地上六层为商场,七层及以上为写字楼。钢梯、扶梯及中庭改造加固施工图包括C区新增钢梯一结构图,C区新增钢梯二、三结构图,C区新增钢梯节点大样,C区原混凝土柱加固平面图,C区原混凝土柱加固大样,C区原混凝土梁加固图,C区B2层板底加梁图,C区L1层中庭结构拆除平面图,C区新增扶梯结构改造一等

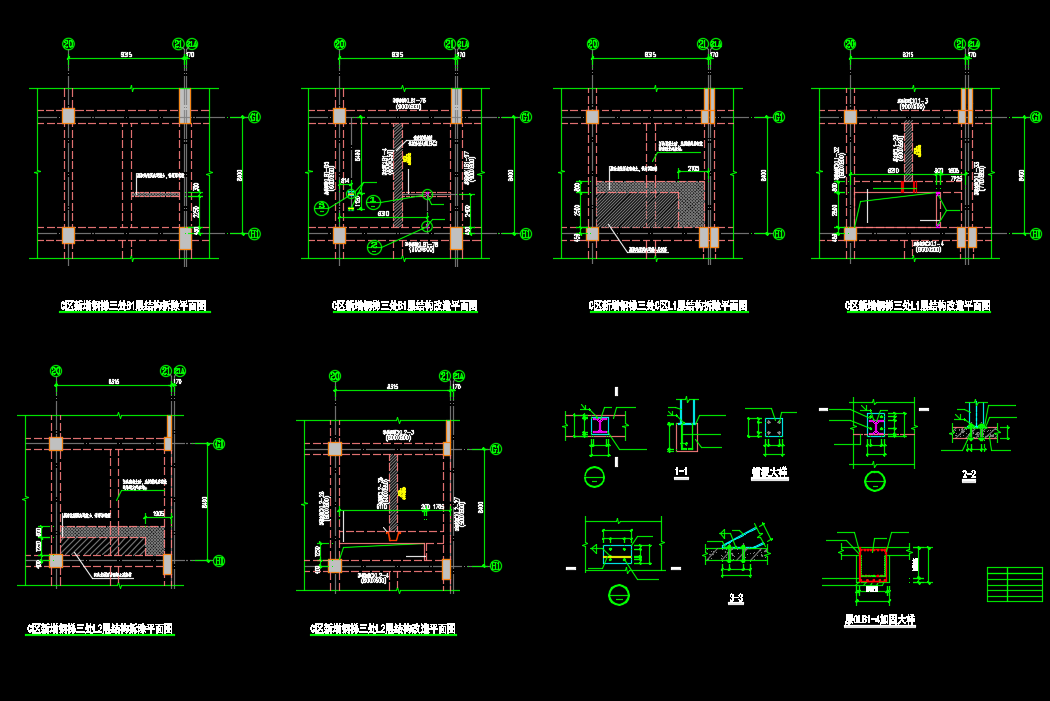

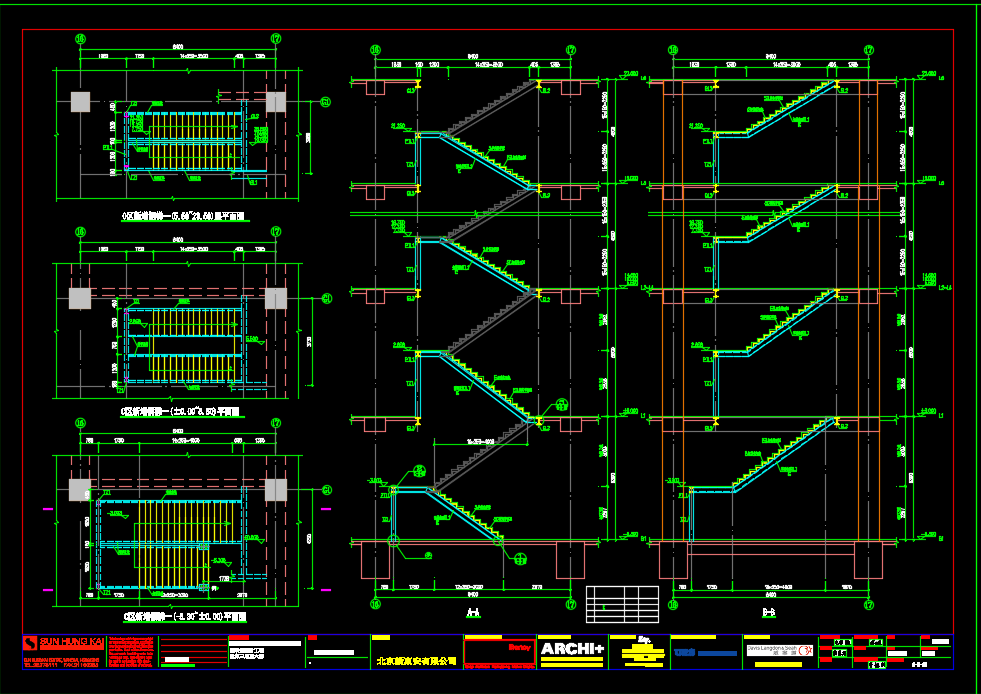

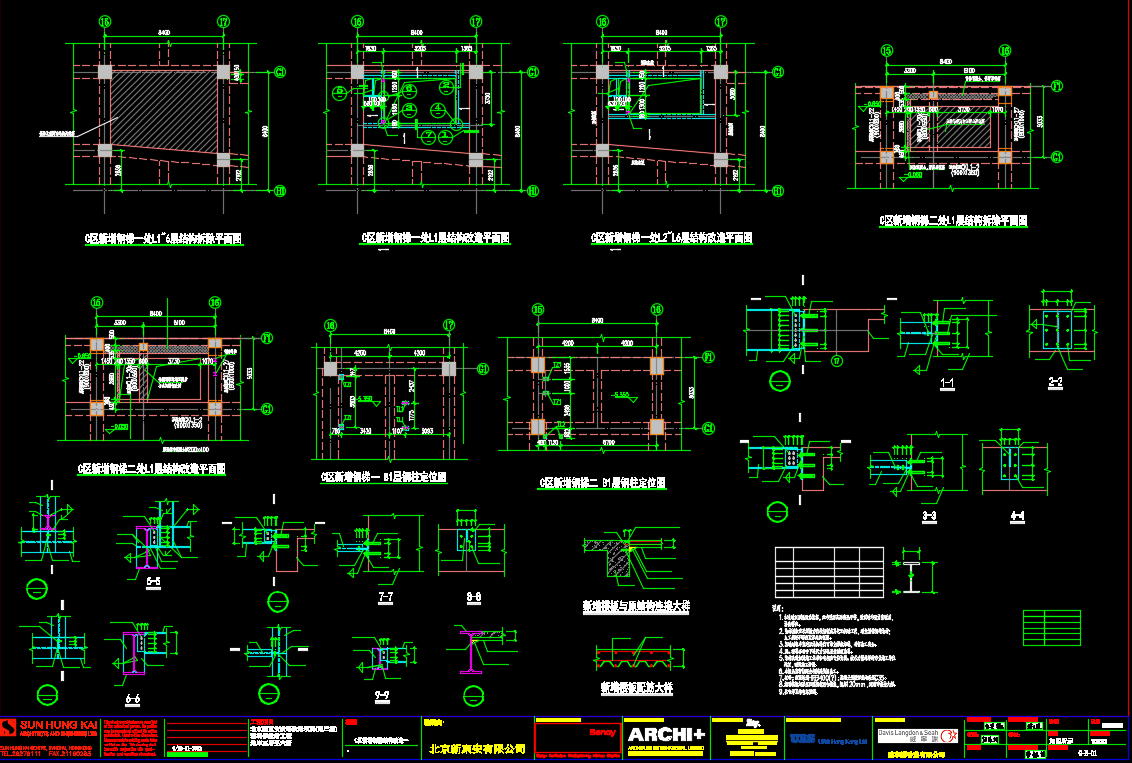

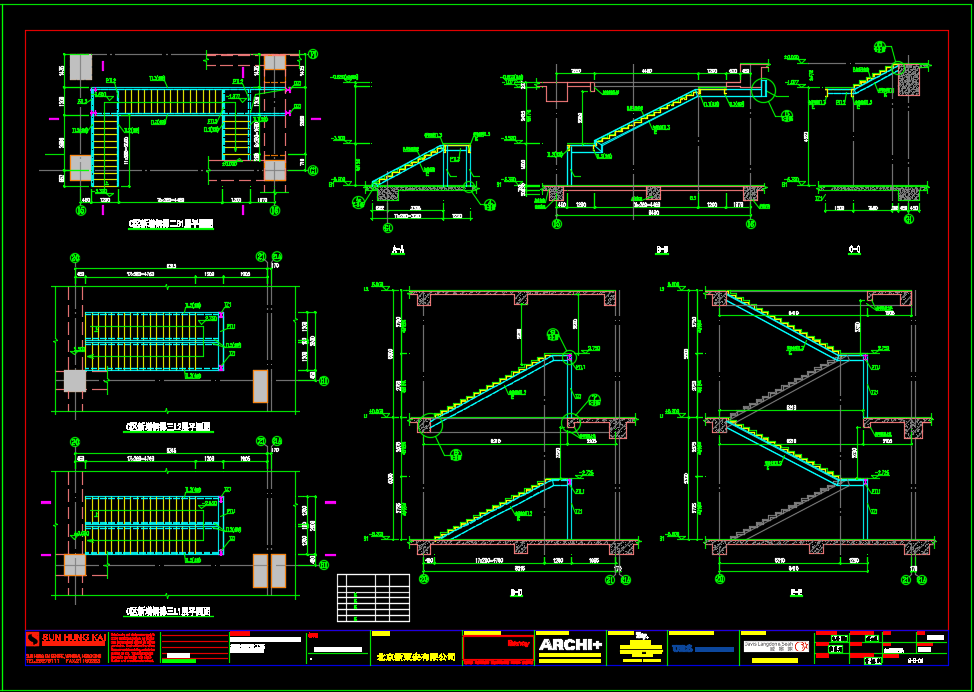

资料截图
  • 钢梯、扶梯及中庭改造加固施工图
  • 钢梯、扶梯及中庭改造加固施工图
  • 钢梯、扶梯及中庭改造加固施工图
  • 钢梯、扶梯及中庭改造加固施工图
  • 钢梯、扶梯及中庭改造加固施工图
  • 钢梯、扶梯及中庭改造加固施工图
