钢结构体育中心屋面结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-04-20
  • 资料类型:RAR
  • 资料大小:1.66 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
钢结构体育中心屋面结构施工图
xx体育馆呈钻石形状,平面投影呈矩形 ,在四周设有一圈型钢混凝土框架柱以支承钢屋盖。体育馆钢结构屋盖长(南北向)约80m,宽(东西向,跨度方向)83.3m.
钢结构体育中心屋面结构施工图包括:屋盖支座埋件平面布置图、屋盖支座平面布置图、屋盖构件平面布置图、屋盖檩条平面布置图、剖面图、张弦梁构件图等。
资料截图

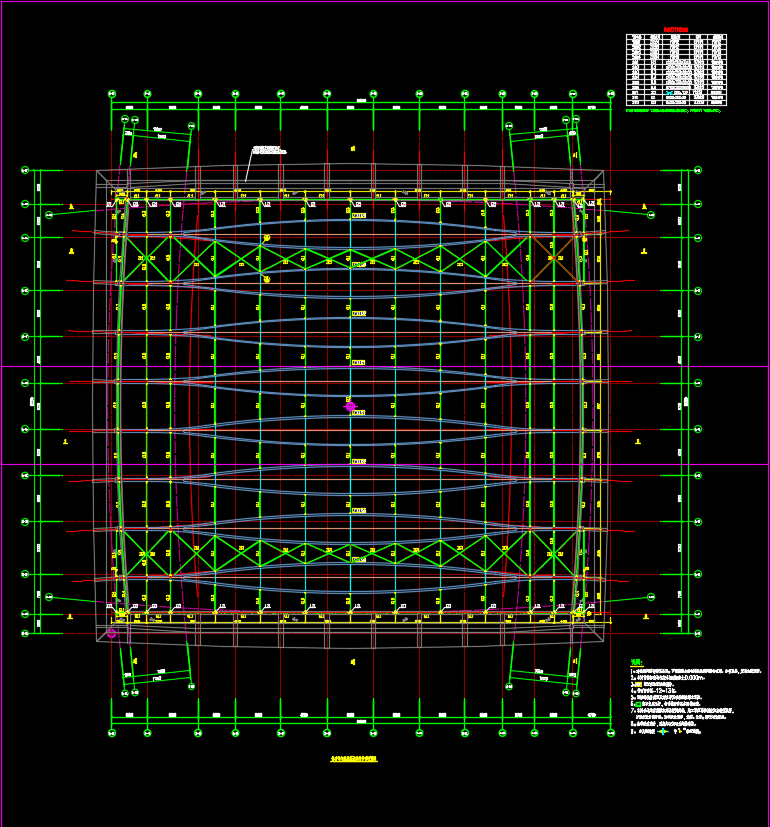

  • 体育中心,屋面结构图,结构施工图

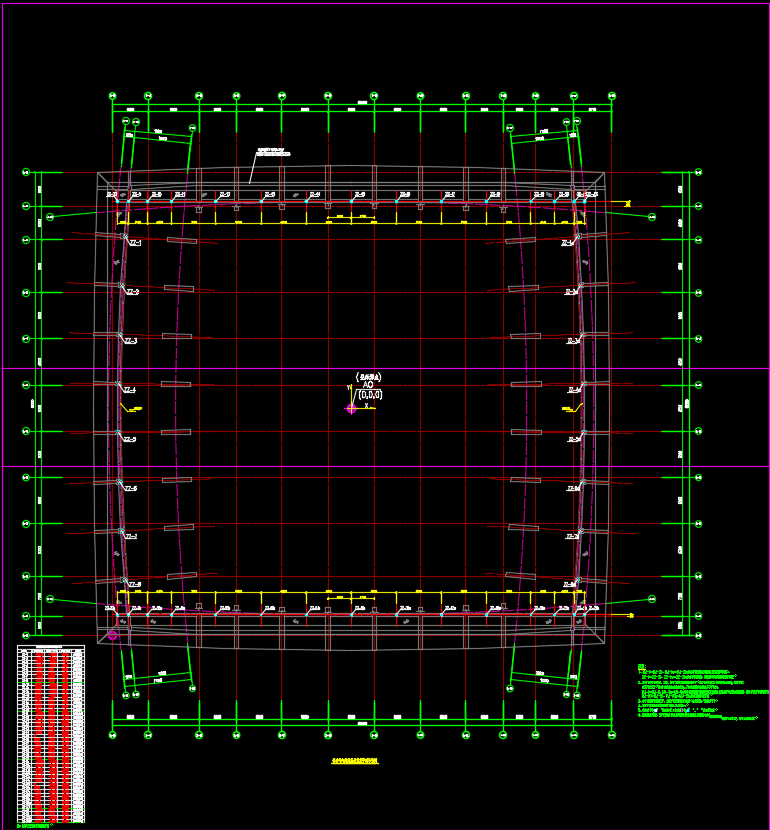

  • 体育中心,屋面结构图,结构施工图

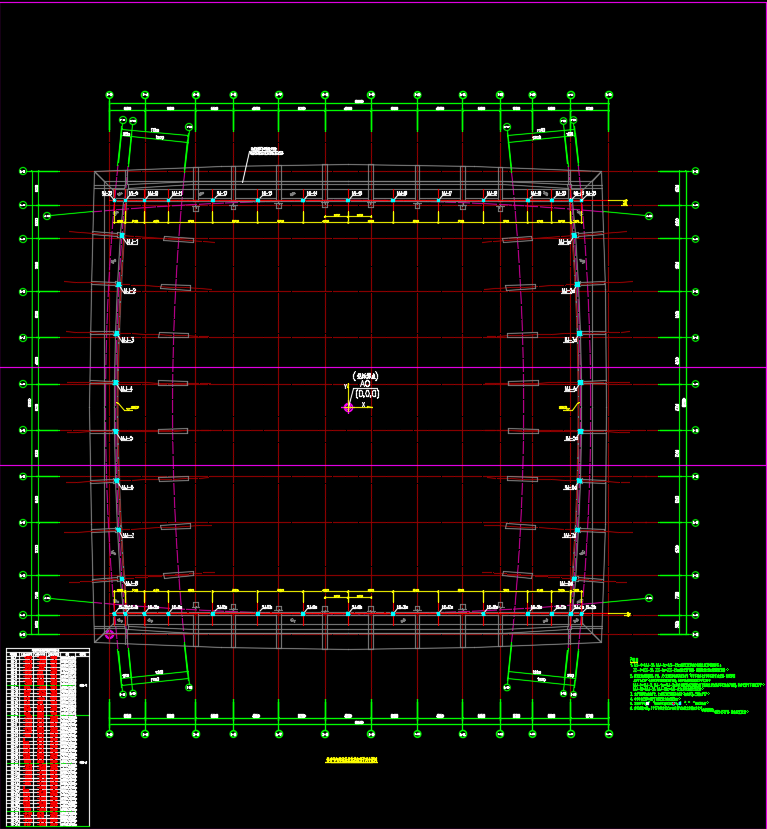

  • 体育中心,屋面结构图,结构施工图
