某剪力墙结构九层综合楼结构施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-01
  • 资料类型:RAR
  • 资料大小:3.9 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某剪力墙结构九层综合楼结构施工图纸
某剪力墙结构九层综合楼结构施工图纸包括五层框架柱平面整体配筋图、地下二层框架柱平面整体配筋图、二层框架柱平面整体配筋图、八层框架柱平面整体配筋图、基础梁平面布置图、九层以上框架柱平面整体配筋图、底下一层外墙平面布置图等,供大家参考!
本工程为科技大厦(影视大楼)工程.主体结构地上九层,地下两层.结构形式为现浇钢筋混凝土框架-剪力墙结构.基础形式为天然地基上的钢筋混凝土梁板式筏型基础.本工程±0.000标高相对于绝对标高值为52.850.本工程抗震设防类别为乙类建筑,建筑安全等级二级,场地抗震设防烈度为8度,设计地震基本加速度值为0.2g.场地设计地震分组为第一组.建筑场地类别为 类.基础设计等级为乙级.
资料截图

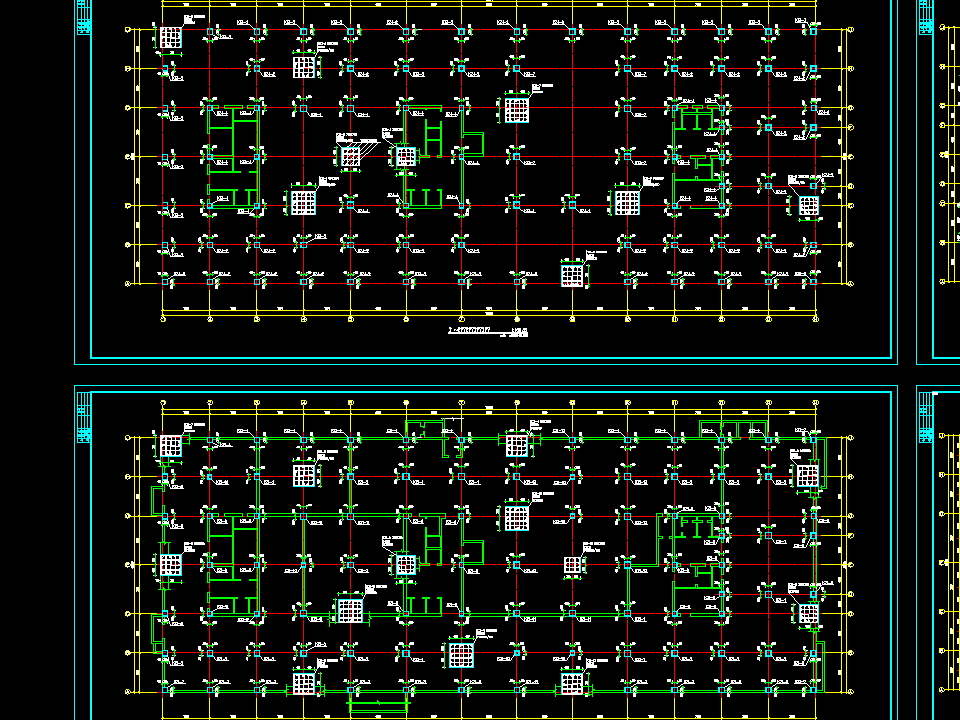

  • 某剪力墙结构九层综合楼结构施工图纸

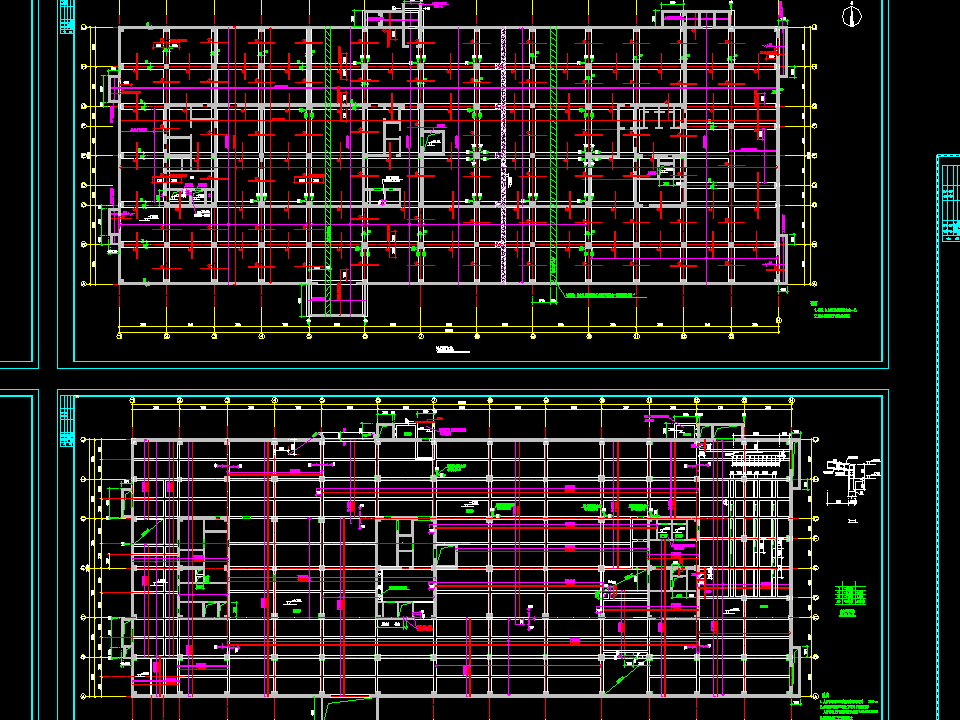

  • 某剪力墙结构九层综合楼结构施工图纸

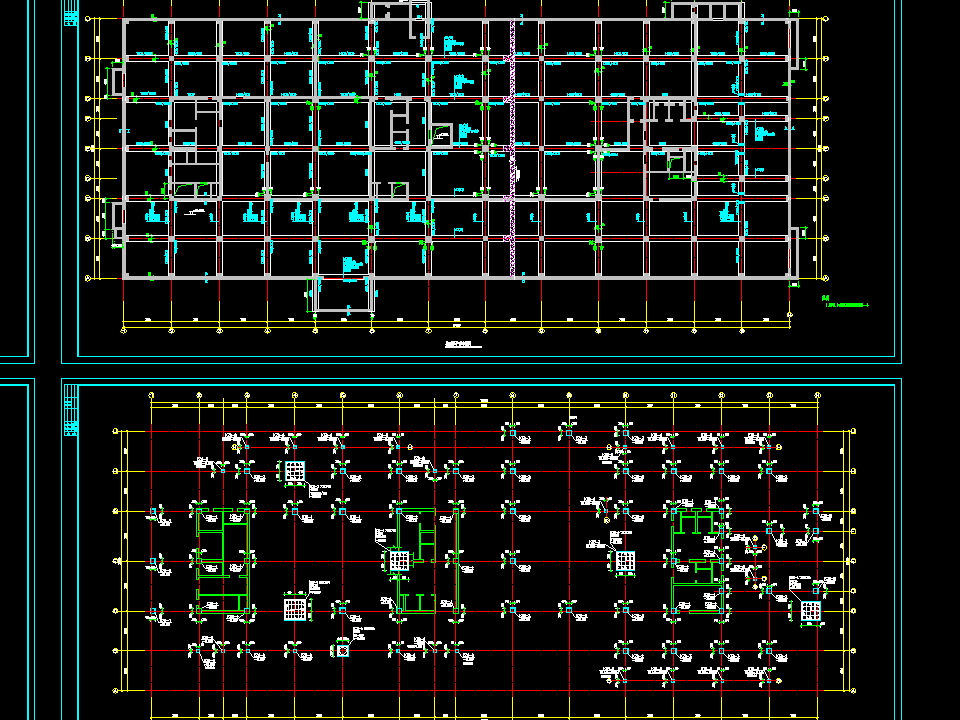

  • 某剪力墙结构九层综合楼结构施工图纸
  • 某剪力墙结构九层综合楼结构施工图纸
