某30层剪力墙结构住宅楼结构设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-02
  • 资料类型:RAR
  • 资料大小:2.49 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某30层剪力墙结构住宅楼结构设计图纸
本工程的结构设计使用年限为50年;建筑物的耐火等级为二级;结构安全等级为二级;属丙类建筑;抗震设防类别为丙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组属第三组;基础设计等级为乙级;地下室防水等级为二级。剪力墙结构抗震等级为四级;有关抗震的结构构造措施应按相应的抗震等级采用标准图集。

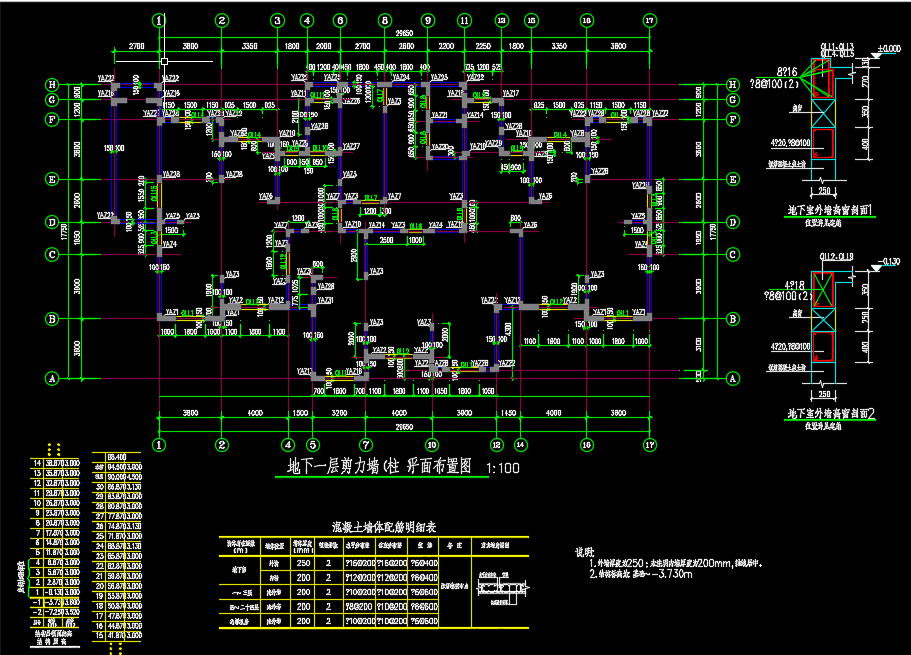

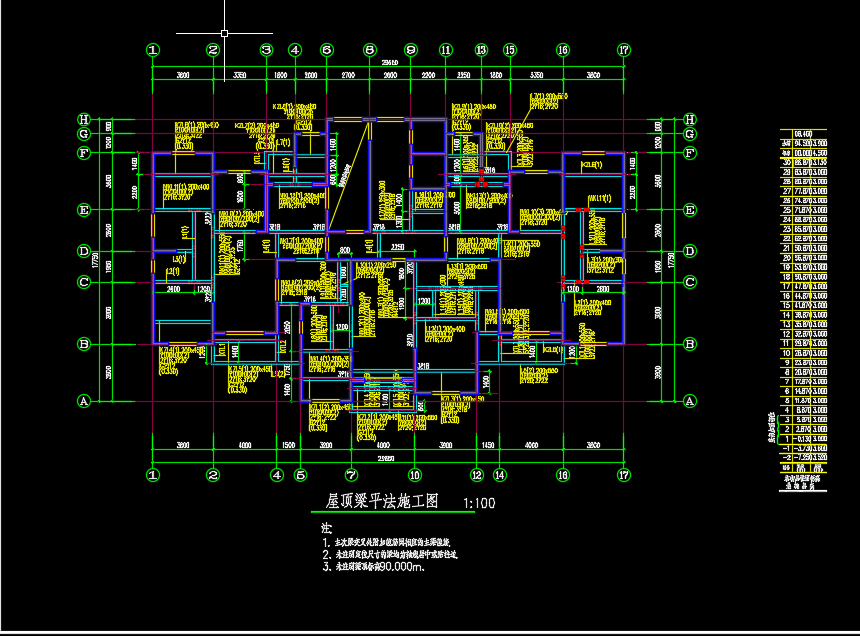

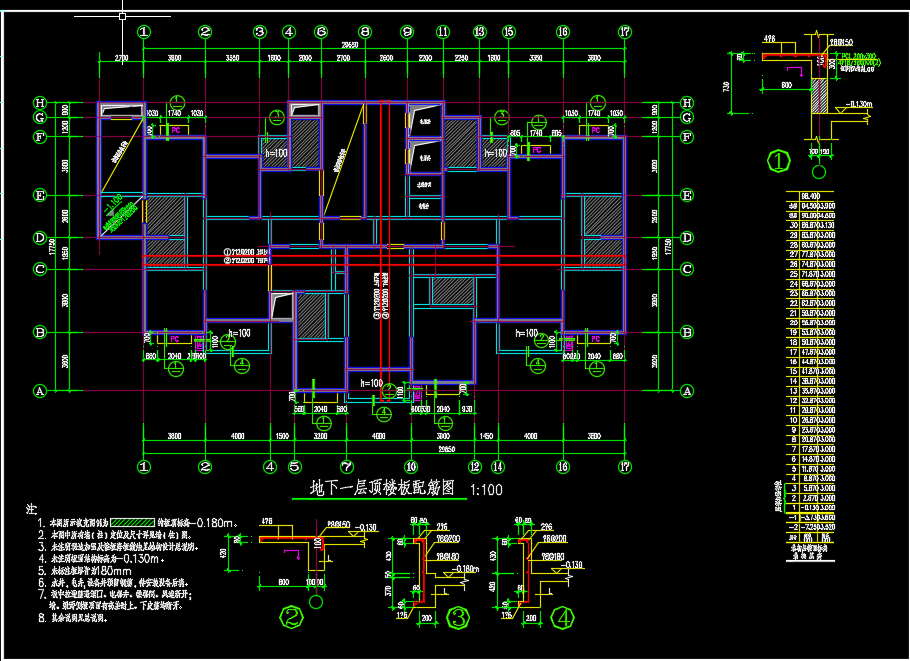

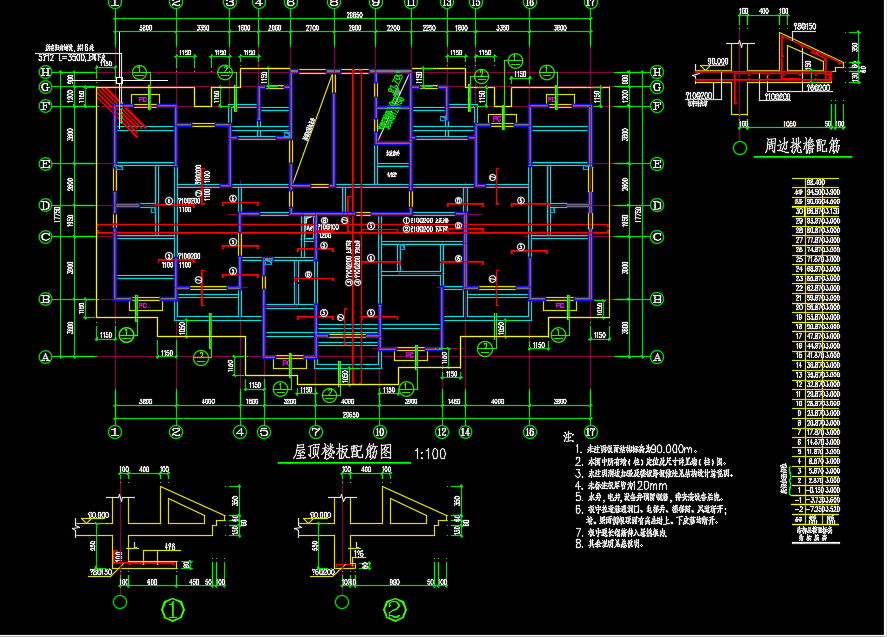

某30层剪力墙结构住宅结构设计图纸包括:结构设计总说明、基础筏板配筋图、基础梁平法施工图、地下二层剪力墙(柱)平面布置图、地下一层剪力墙(柱)平面布置图、一层~五层剪力墙(柱)平面布置图、六层~三十层剪力墙(柱)平面布置图、各层梁平法施工图、各层楼板配筋图、屋顶造型及电梯机房顶板配筋图、水箱间结构图、楼梯结构图。
