六层钢筋混凝土框架结构教学楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-10
  • 资料类型:RAR
  • 资料大小:1.25 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
六层钢筋混凝土框架结构教学楼施工图

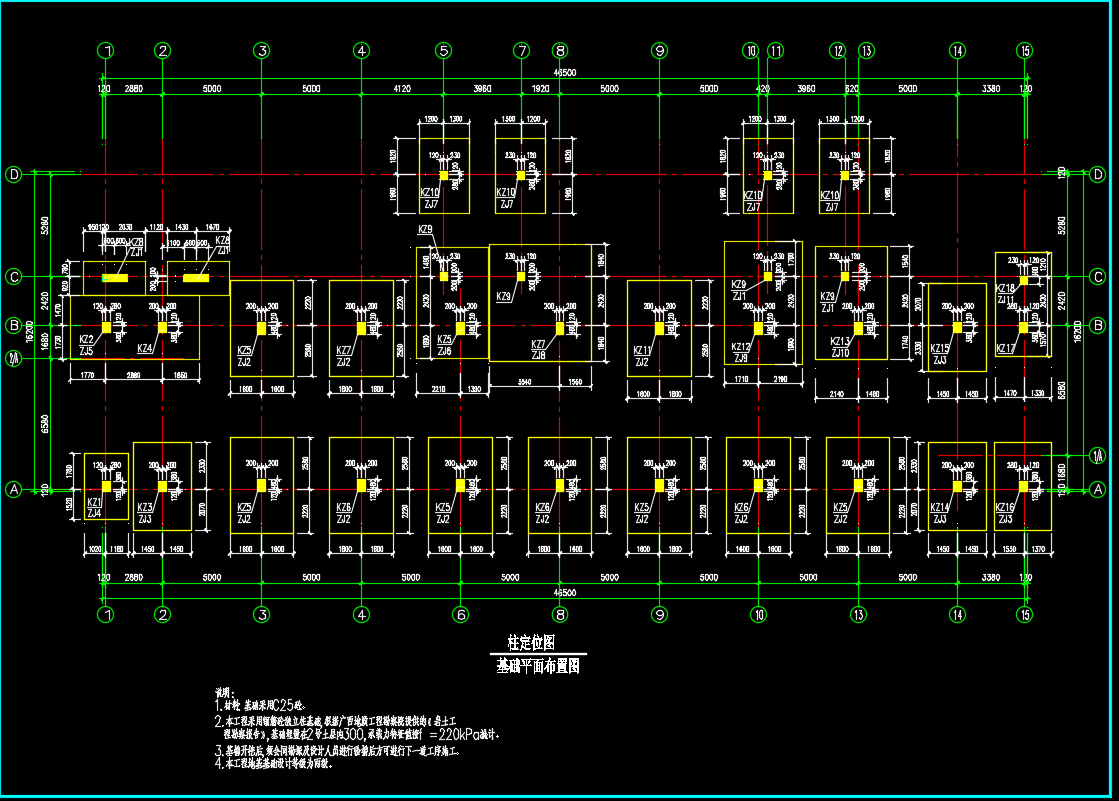

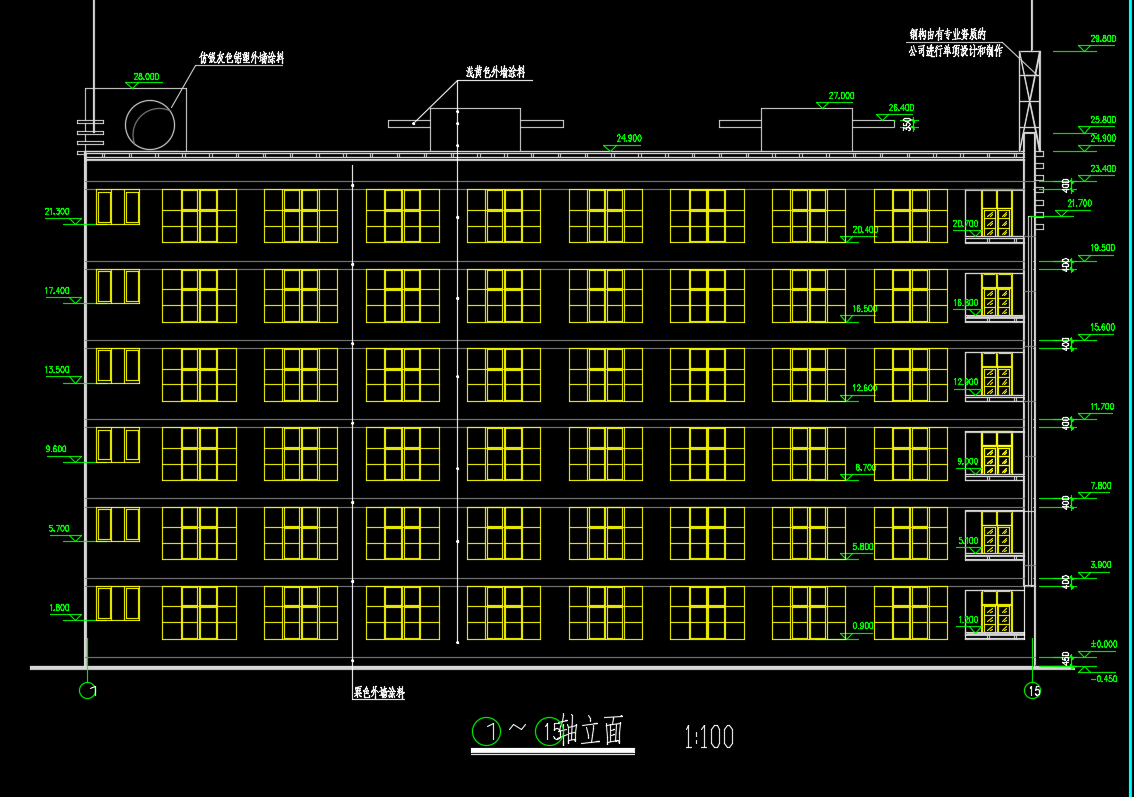

本工程为现浇钢筋混凝土框架结构, 房屋高度详见建筑图,基础为钢筋砼独立柱基础和墙下条形基础。建筑高度为23.40m,层数六层,结构型式采用框架结构,墙体为240厚砖渣砌块,建筑占地面积:563.96m2;总建筑面积: 3068.32m2。六层钢筋混凝土框架结构教学楼施工图包括基础平面布置图,一层梁(地梁)平法配筋图,三~六层梁平法配筋图,二层梁平法配筋图,屋面梁平法配筋图,屋面板配筋图,屋顶平面图,六层平面图,二~五层平面图,底层平面图,立面图等
