体育馆螺栓球与焊接球混合节点网架结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-29
  • 资料类型:RAR
  • 资料大小:2.41 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
体育馆螺栓球与焊接球混合节点网架结构施工图

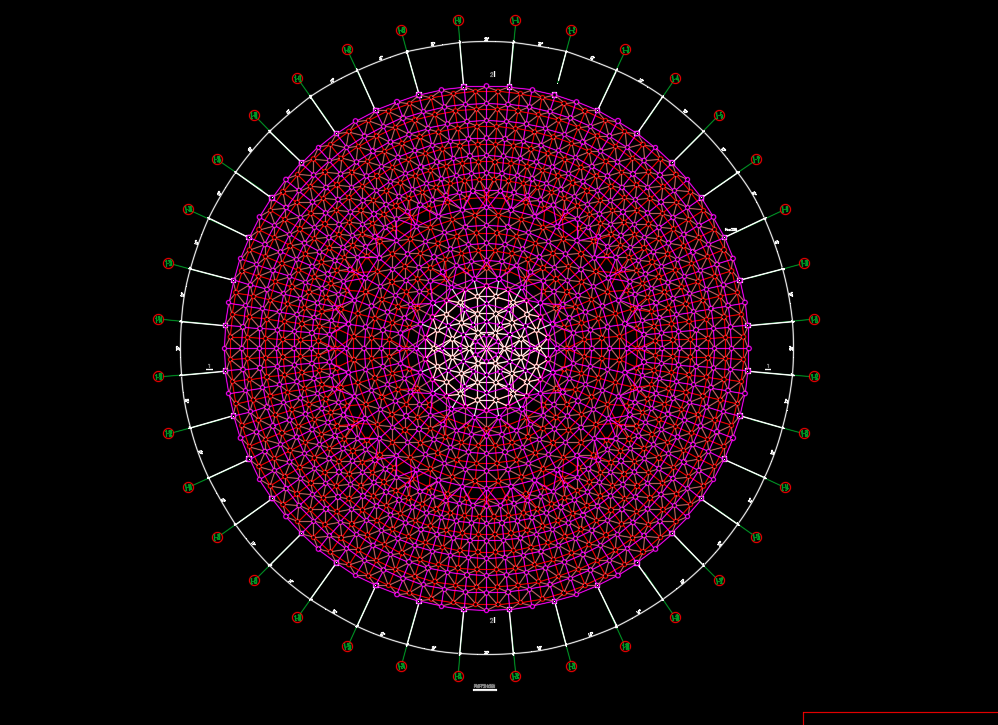

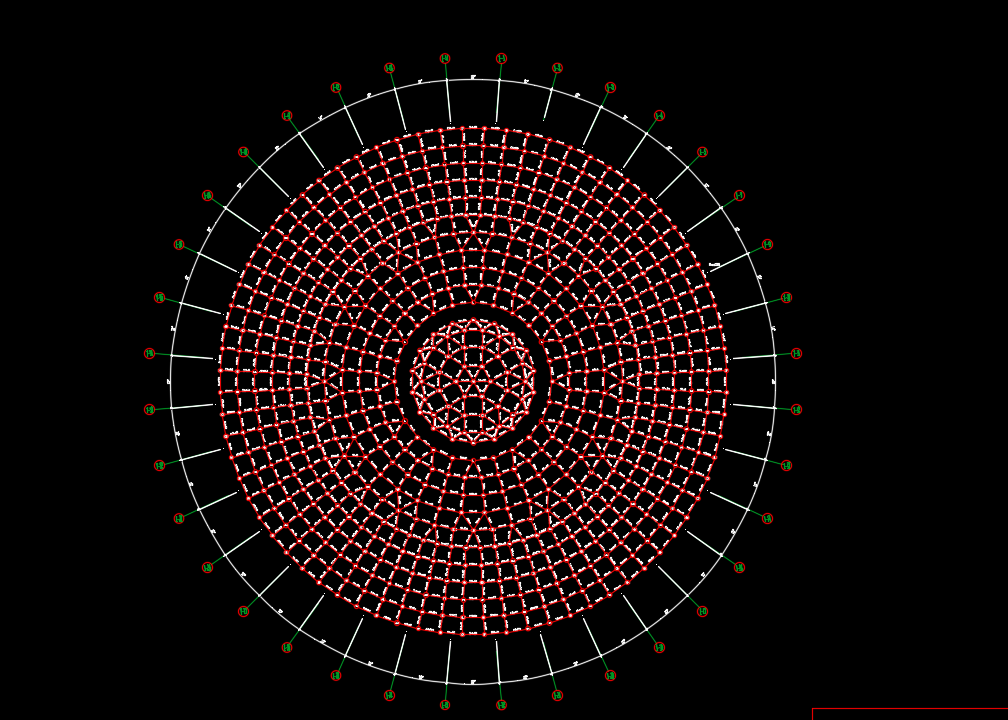

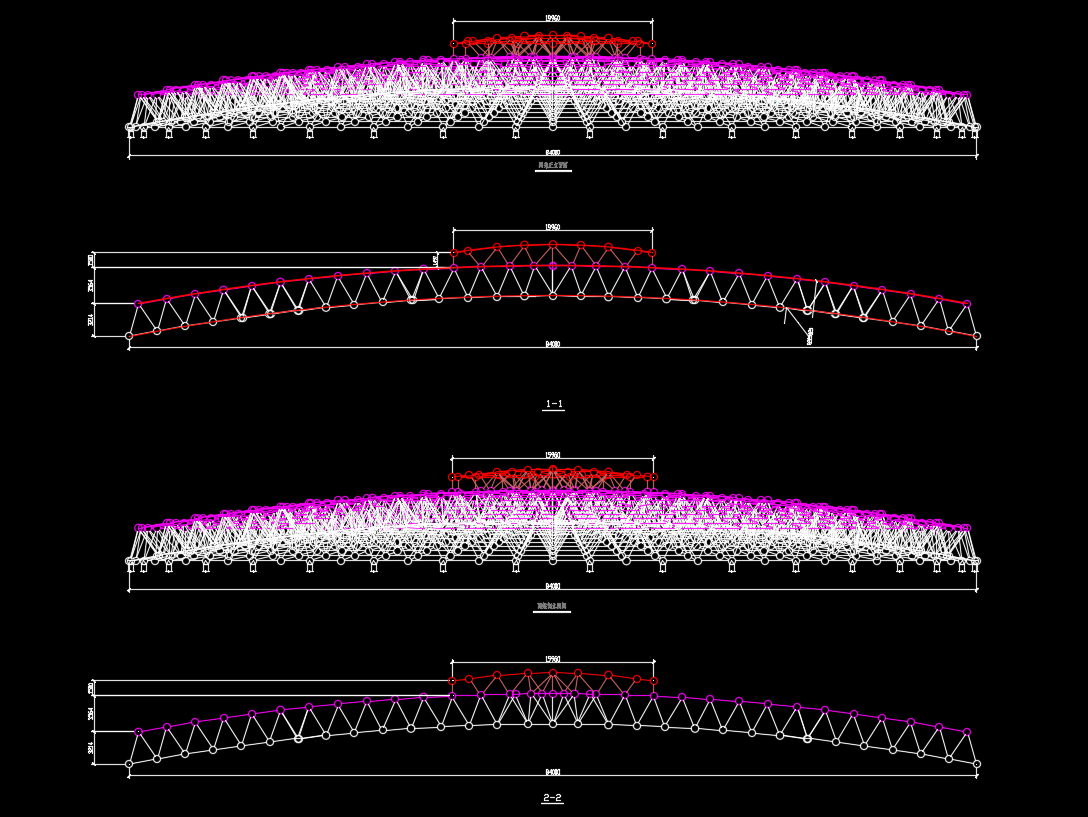

网架结构形式: 采用螺栓球与焊接球混合节点网架。网架投影面积:5535m2 。网架支承形式:下弦柱点支承。网架结构设计合理使用年限: 50年。建筑结构安全等级:三级。网架正立面图,网架侧立面图,网架螺栓球加工图,网架平面布置图,网架上弦安装图,网架下弦安装图,网架腹杆安装图,球铰支座示意图等
资料截图
  • 体育馆螺栓球与焊接球混合节点网架结构施工图
  • 体育馆螺栓球与焊接球混合节点网架结构施工图
  • 体育馆螺栓球与焊接球混合节点网架结构施工图
