人防地下室结构设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-20
  • 资料类型:RAR
  • 资料大小:2.95 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
人防地下室结构设计图纸

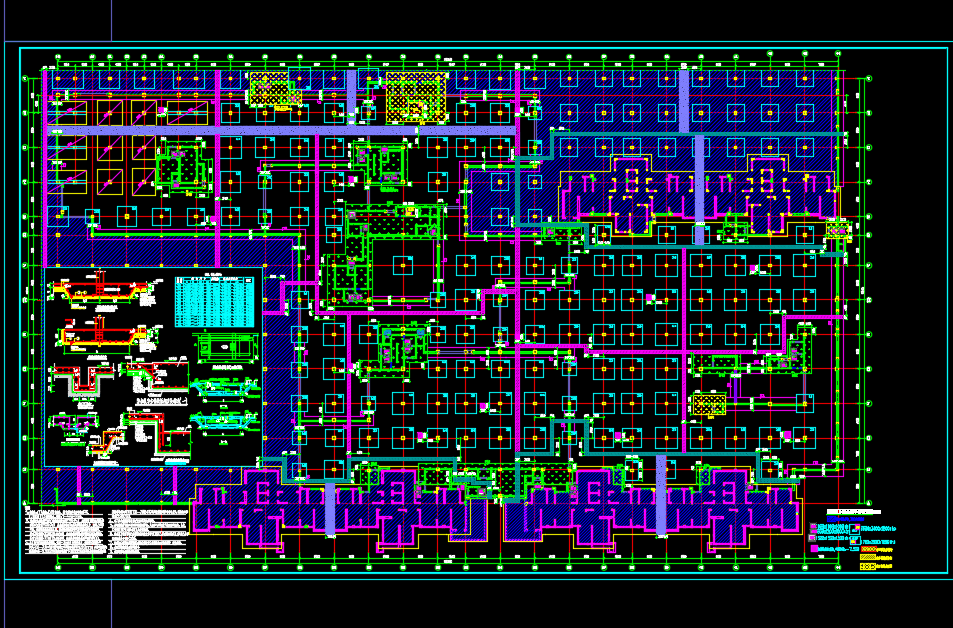

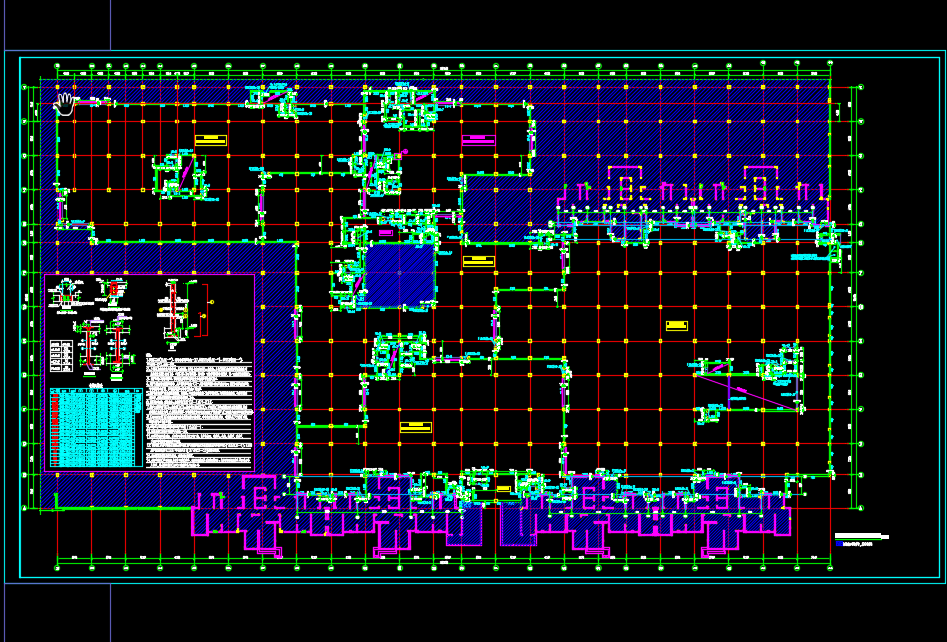

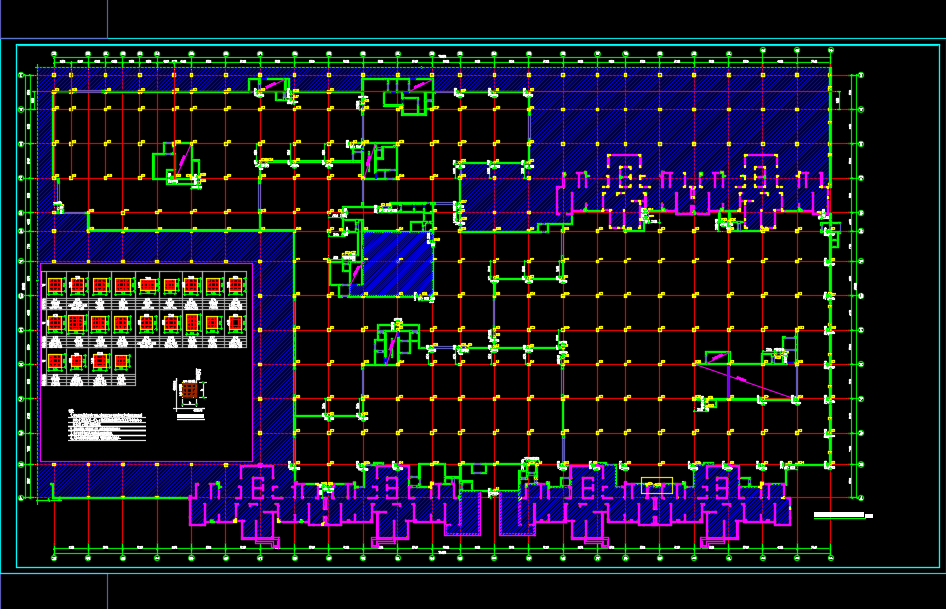

人防地下室结构设计图纸包括防空地下室基础平面布置图、防空地下室框架柱平面布置图、防空地下室墙体平面布置图、防空地下室顶板框架梁平面布置图、防空地下室顶板平面布置图、结构详图、人防汽车坡道详图、人防楼梯1、2详图、人防楼梯3详图

本工程为附建式人防工程,位于地下一层,人防建筑面积10613.37m2,平时为汽车库,战时功能:第一、三、四防护单元为核六级常六级二等人员掩蔽部,第二防护单元为核五级常五级专业队队员掩蔽部,第五防护单元为核六级常六级物资库。
本工程地下车库地下二层结构层高为4.10m,建筑结构的安全等级为二级,设计合理使用年限为50年;抗震设防烈度6度,设计基本地震加速度值为0.05g,设计地震分组为第一组;特征周期为0.35s,抗震设防类别为丙类,地下车库框架抗震等级为三级,抗震构造措施为三级。基础设计等级为乙级,主楼建筑耐火等级为一级。
