五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-23
  • 资料类型:RAR
  • 资料大小:1.14 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层框架结构仿古建筑结构施工图纸(含招标文件)
建筑形式:地上五层唐式仿古建筑,框架结构,建筑通高28.110m,基础形式:柱下钢筋混凝土桩基基础。本工程结构安全等级:二级。钢筋混凝土结构抗震等级:框架:三级。主体结构设计使用年限:50年。地震设防烈度6度第一组,地震加速度值为0.05g。

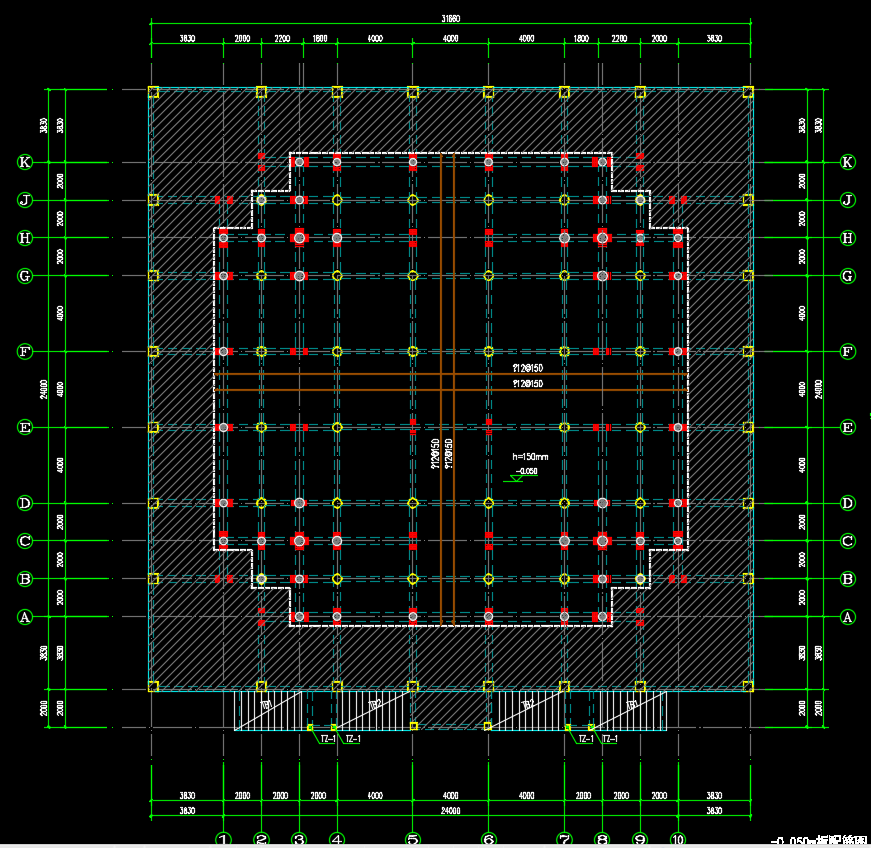

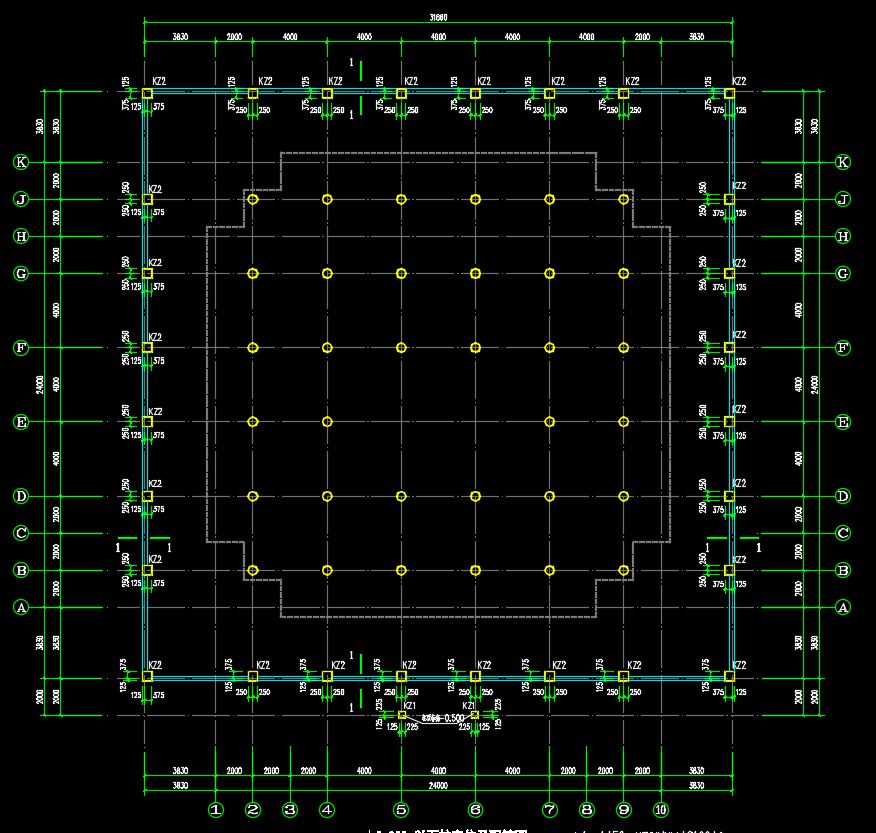

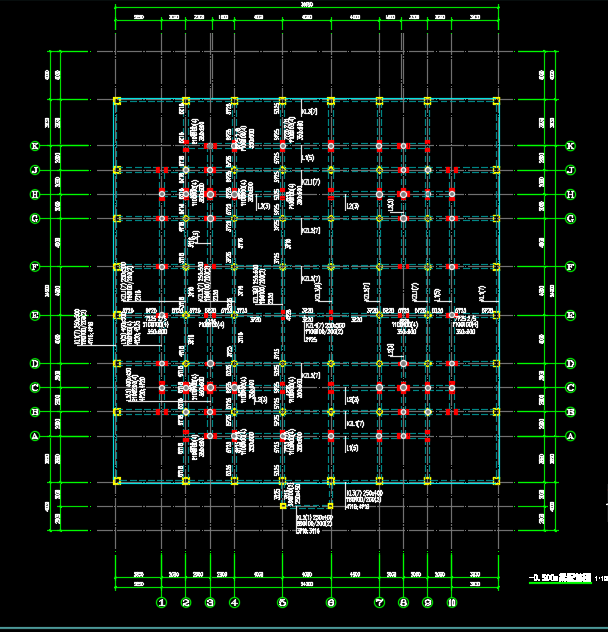

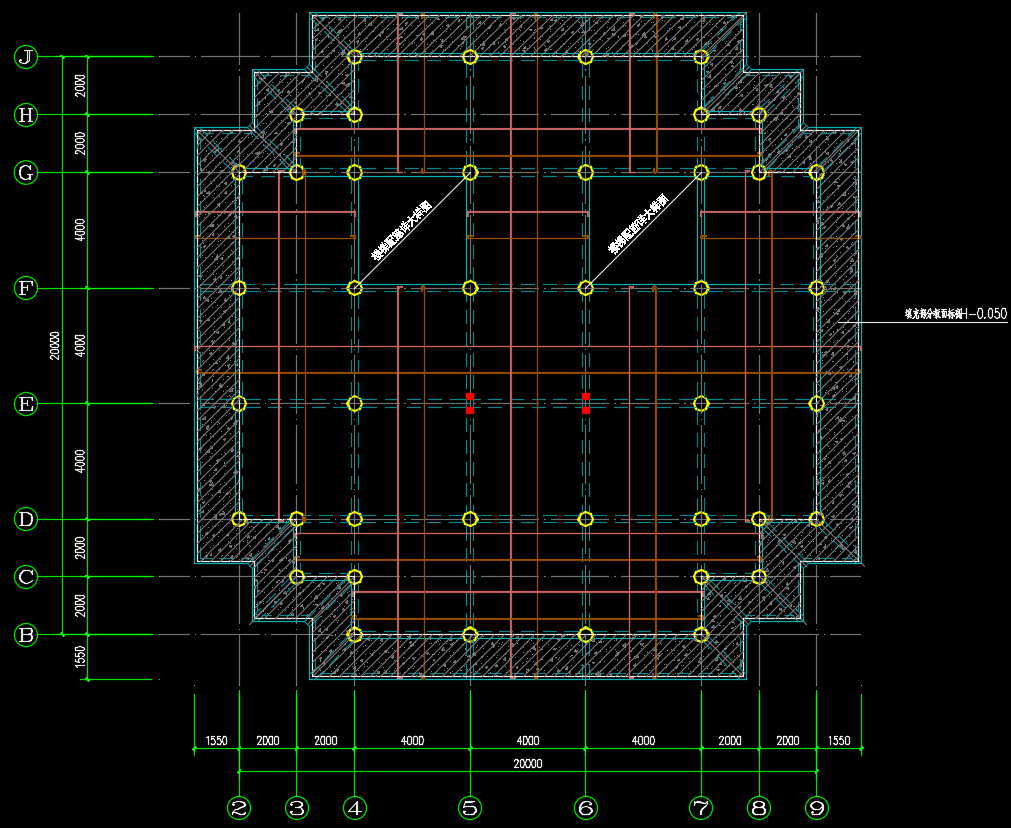

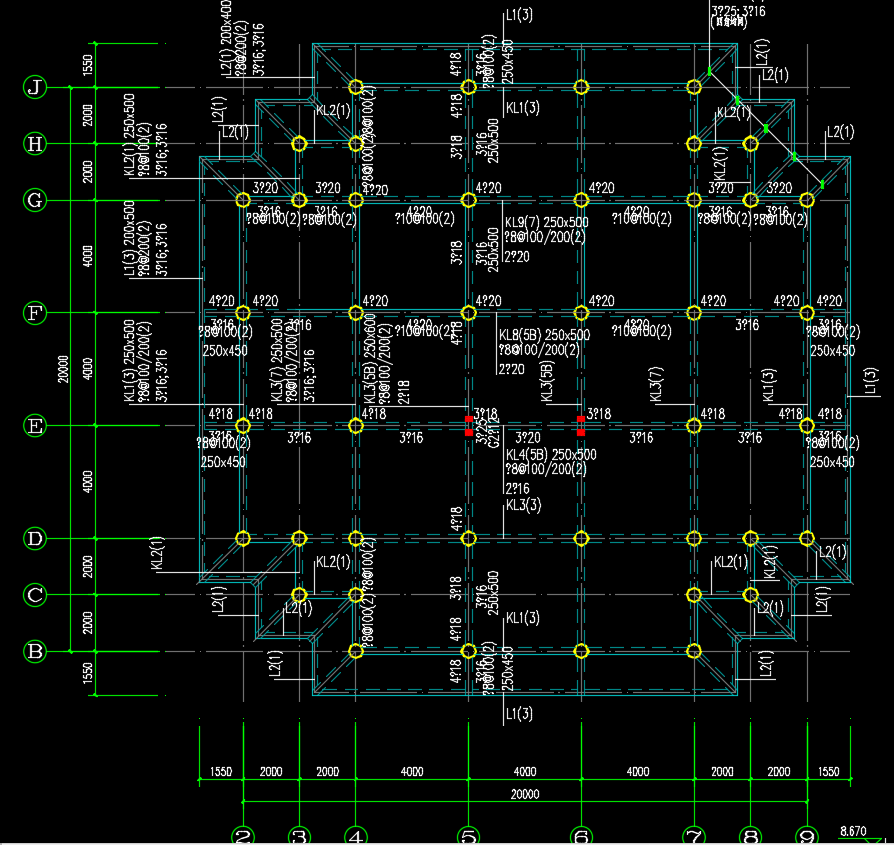

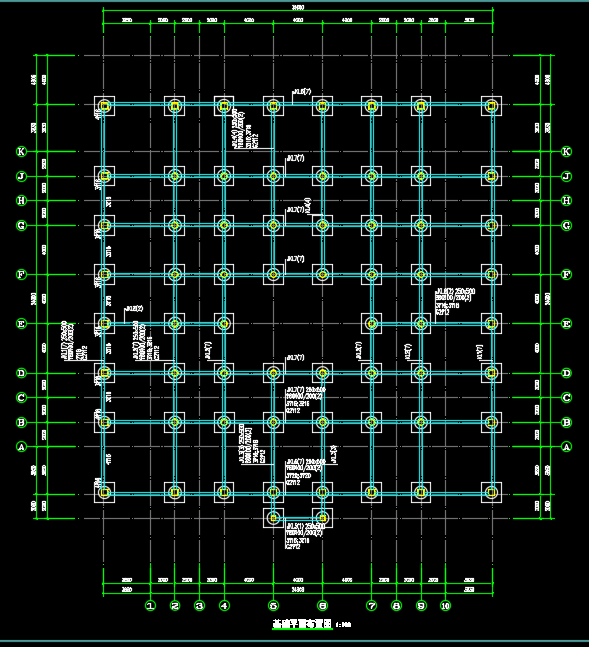

五层框架结构仿古建筑结构施工图纸(含招标文件)包括了基础平面布置图、%%p0.000m以下柱定位及配筋图、%%p0.000m以上柱定位及配筋图、-0.500m梁配筋图、4.200m大额枋平面布置图、檐口标高5.204处出檐屋面梁(板)配筋图、5.470m梁配筋图、8.670m板筋图、13.470m梁筋图、檐口标高12.904m处出檐屋面梁(板)配筋图、18.870m梁配筋图、23.450m梁配筋图、屋面梁板配筋图、18.870m板配筋图、23.450m板配筋图等。
资料截图
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
  • 五层框架结构仿古建筑结构施工图纸(含招标文件)
