单层框架结构人防地下车库结构施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-24
  • 资料类型:RAR
  • 资料大小:78.8 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
单层框架结构人防地下车库结构施工图纸
工程平时为停车库,战时为2个6级人防单元,抗力级别为常6核6级.本工程人防属于甲类防空地下室。本工程的设计使用年限为50年,建筑结构的安全等级及地基基础的安全等级均为二级。本工程为丙类建筑,按7度抗震设防。本工程结构为框架结构体系。
单层框架结构人防地下车库结构施工图纸包括了桩位平面布置图、地下室平面布置图及设备留孔图、底板配筋图、顶板配筋图、地下车库Y向顶板梁配筋图、地下车库X向顶板梁配筋图、柱帽及集水井详图、口部详图、地下室墙体配筋图、汽车坡道1#、2#详图等。
资料截图

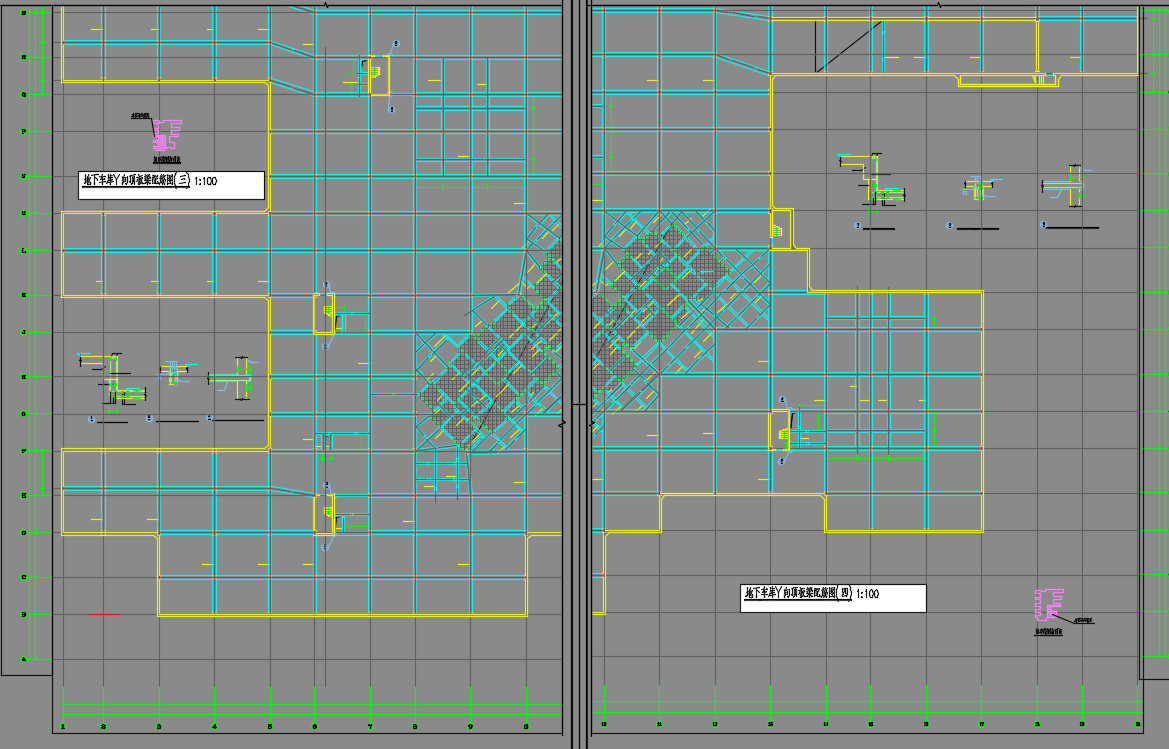

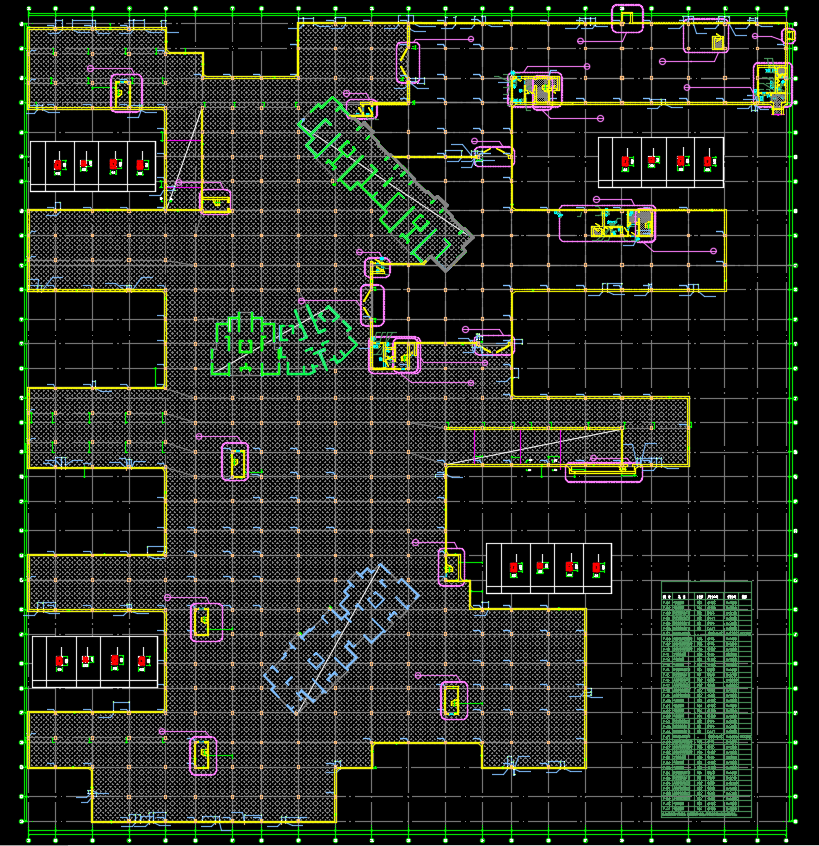

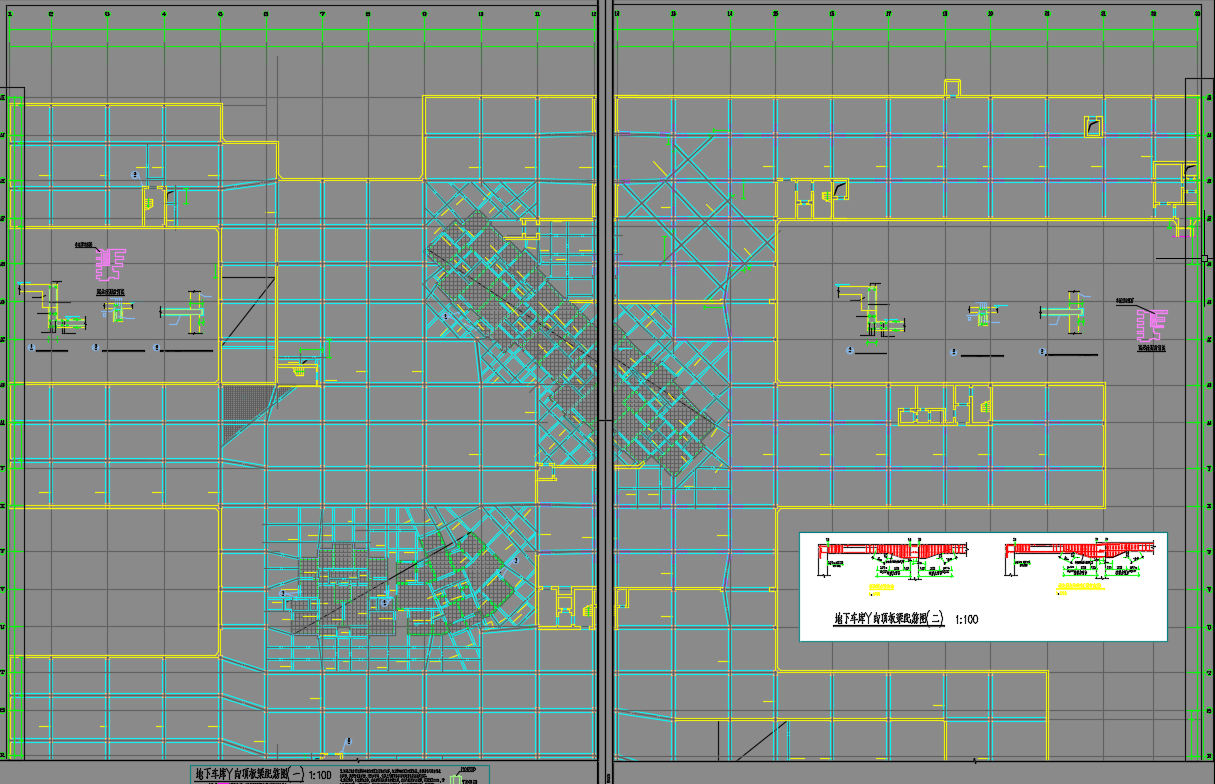

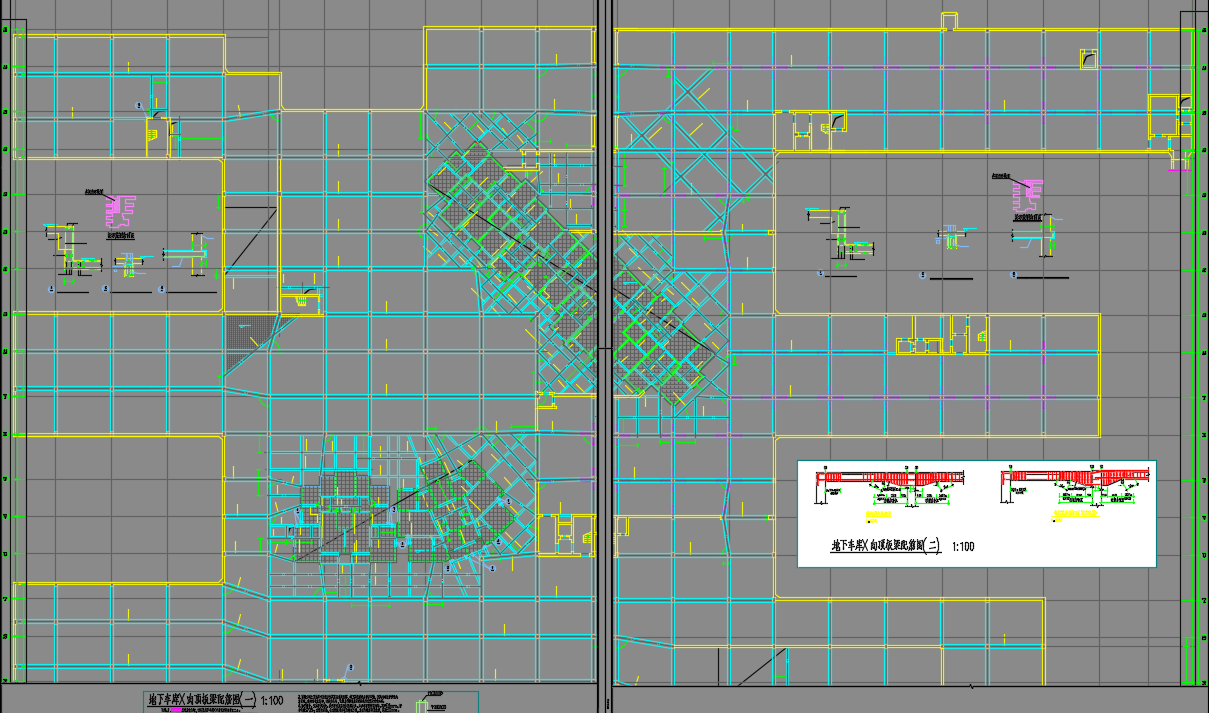

  • 单层框架结构人防地下车库结构施工图纸
  • 单层框架结构人防地下车库结构施工图纸
  • 单层框架结构人防地下车库结构施工图纸
  • 单层框架结构人防地下车库结构施工图纸
  • 单层框架结构人防地下车库结构施工图纸
