五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-24
  • 资料类型:RAR
  • 资料大小:9.63 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层框架结构教学楼结构施工图纸(含建筑、水暖电)
工程为框架结构,柱下独基。综合教学楼5层,合办教室及报告厅1层,连廊部分四层。本工程结构设计合理使用年限为50年,裂缝控制等级为三级。抗震设防烈度:6度。
五层框架结构教学楼结构施工图纸(含建筑、水暖电)包括了基础平面布置图、-0.050梁平法施工图、4.450梁平法施工图、4.450板配筋图、基础~8.350柱平面布置图 、8.350~20.100柱平面布置图 、12.250梁平法施工图、12.250板配筋图、16.150梁平法施工图、16.150板配筋图、20.100梁平法施工图、23.000梁平法施工图、9.300梁平法施工图、6.400梁平法施工图、坡屋顶大样图、三四层楼梯平面布置图、一层平面图、三层平面图、五层平面图、立面图、剖面图等。

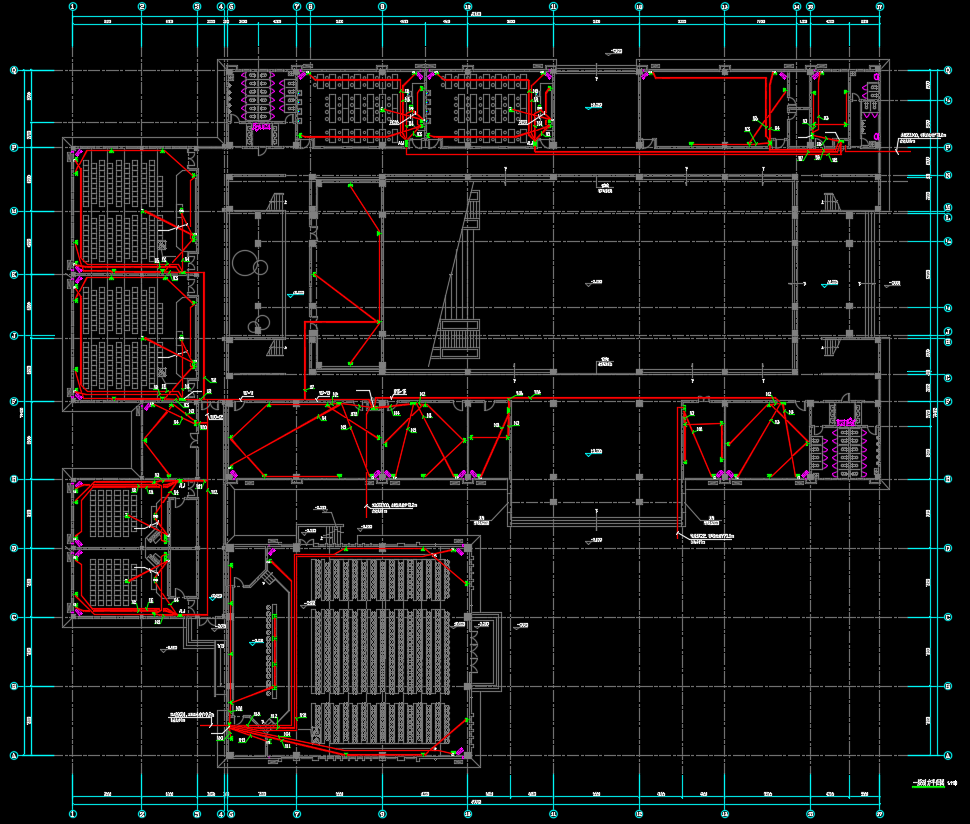

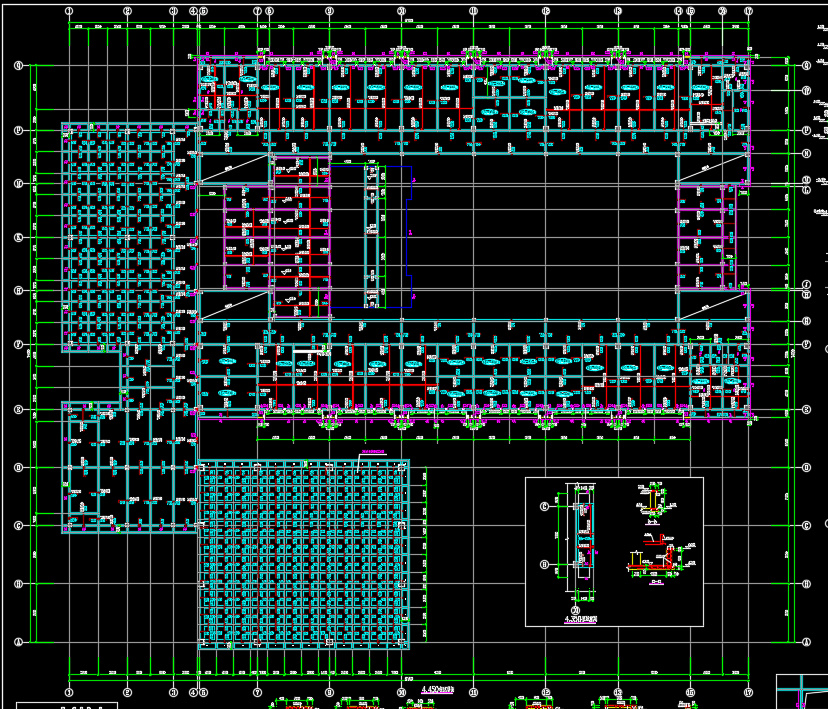

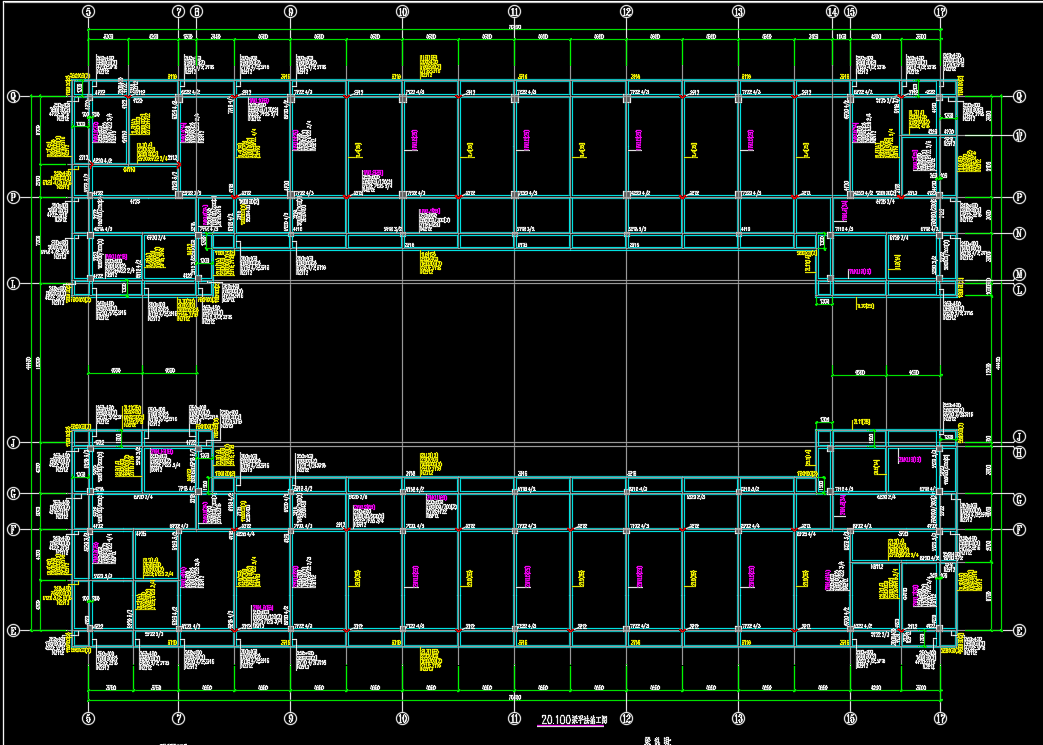

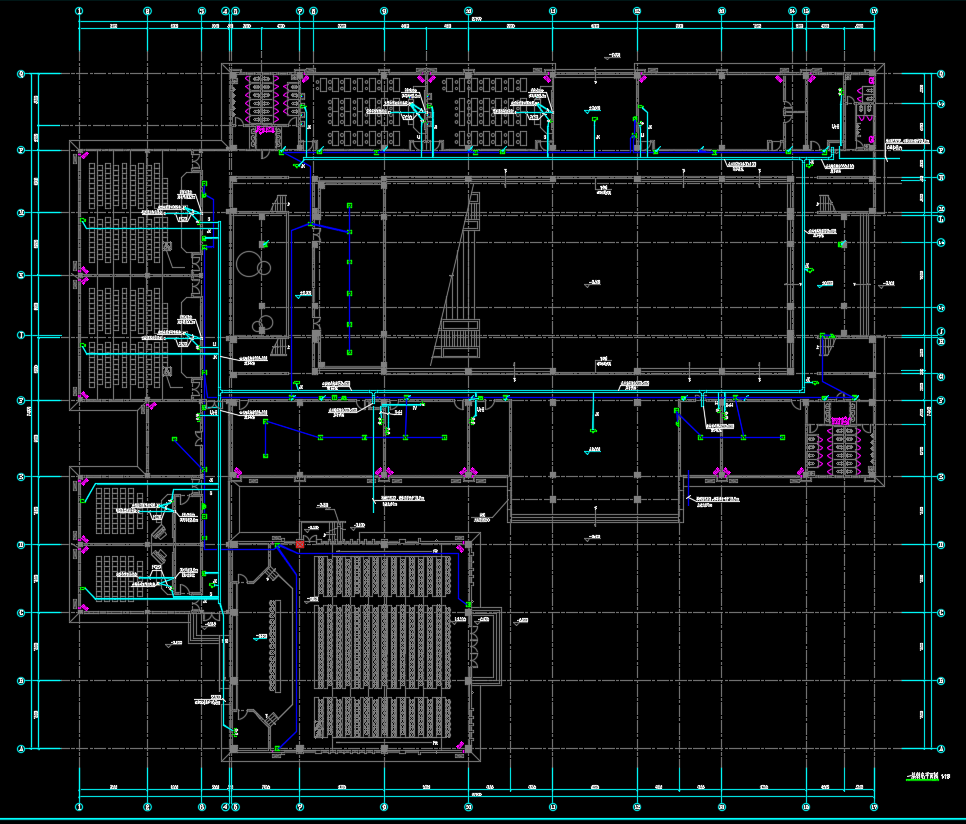

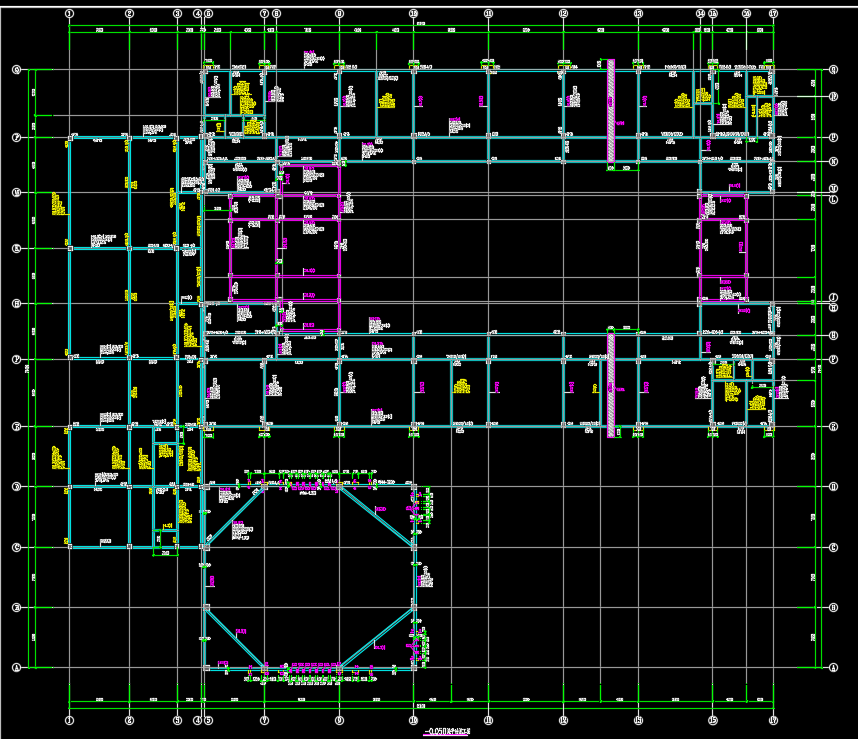

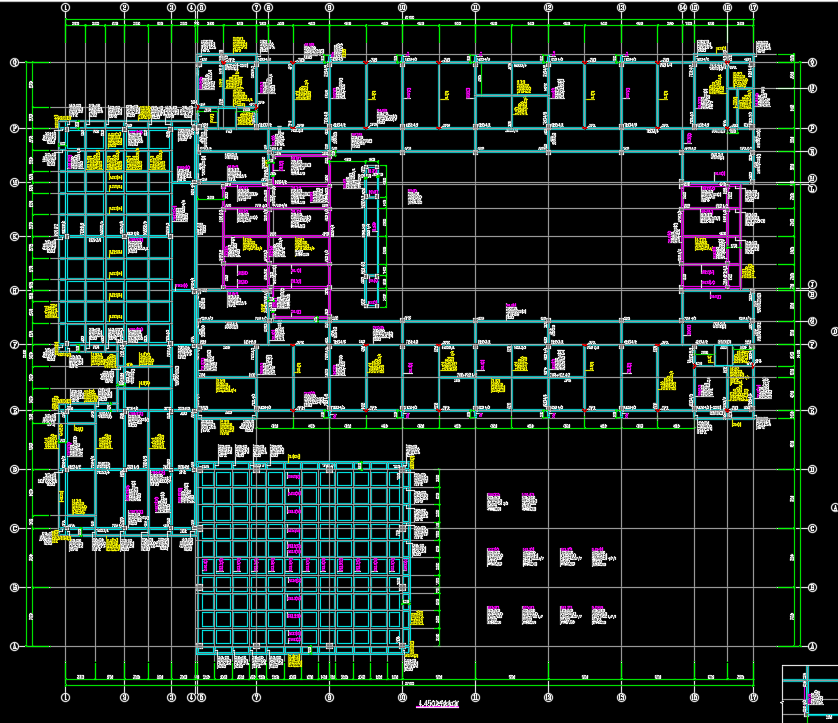

资料截图
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
  • 五层框架结构教学楼结构施工图纸(含建筑、水暖电)
