五层框架结构教学楼结构施工图纸(含建筑、水暖电)
小学教学楼,地下一层地上五层的框架结构,总结构高度为22.700m。建筑结构安全等级为二级。1.6. 本地区地震基本烈度为6度,因建筑抗震设防类别为乙类(重点设防),设防烈度为7度(结构计算为6度,构造措施按7度),柱及框架梁的抗震等级为三级。本建筑结构设计合理使用年限为50年。

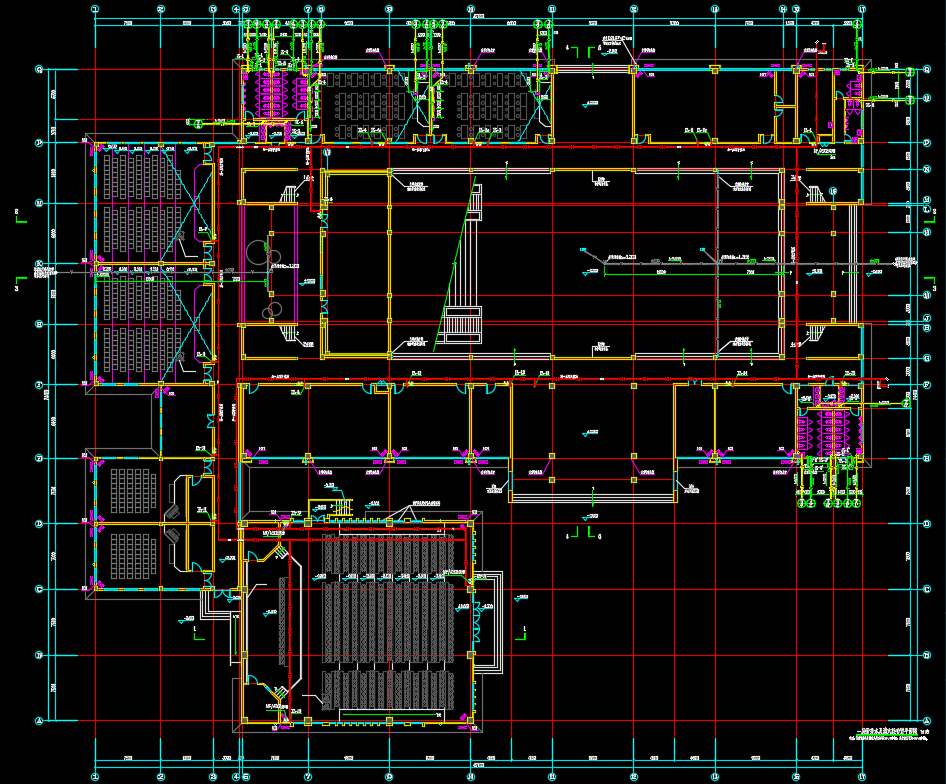

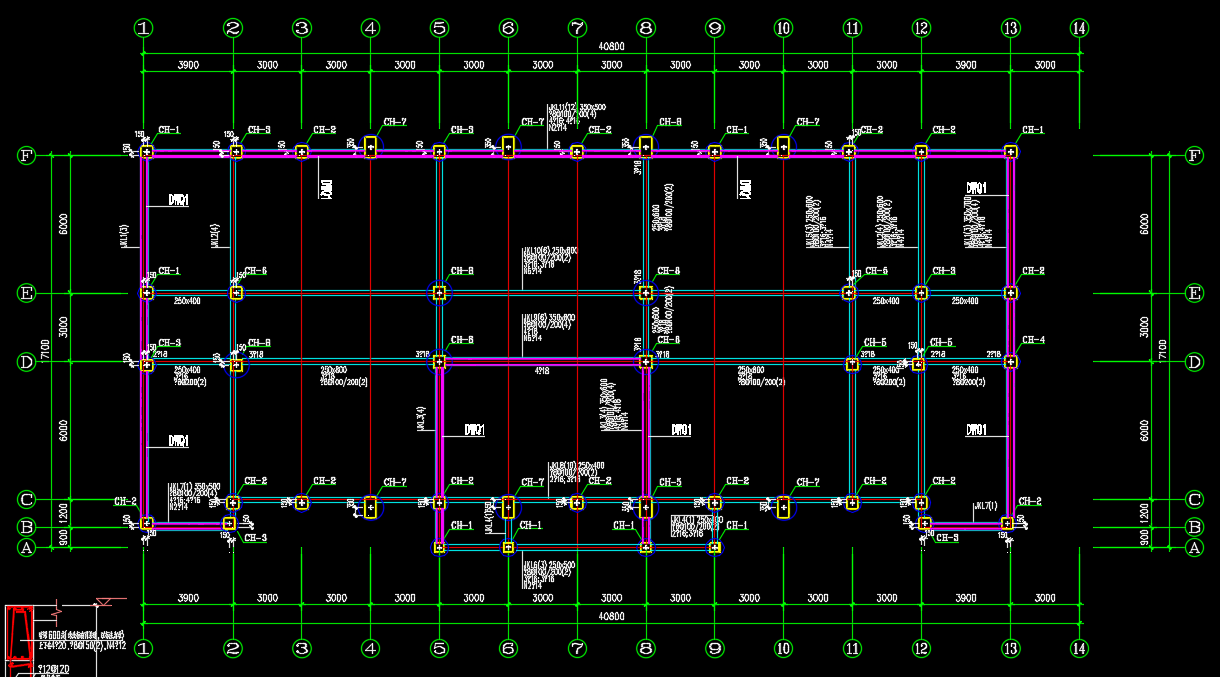

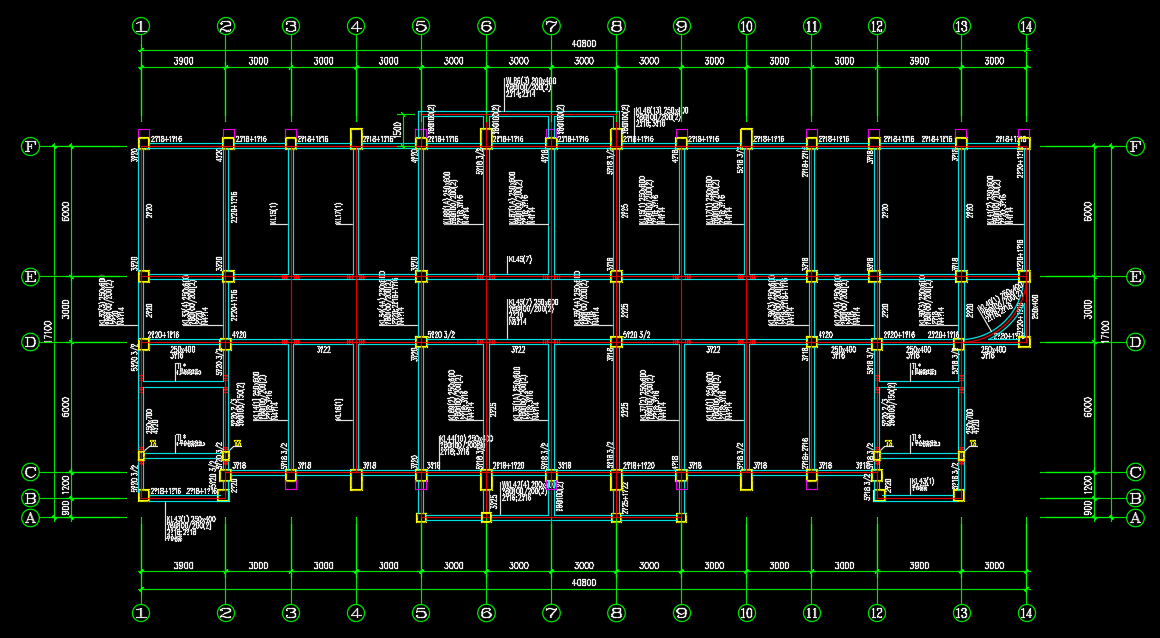

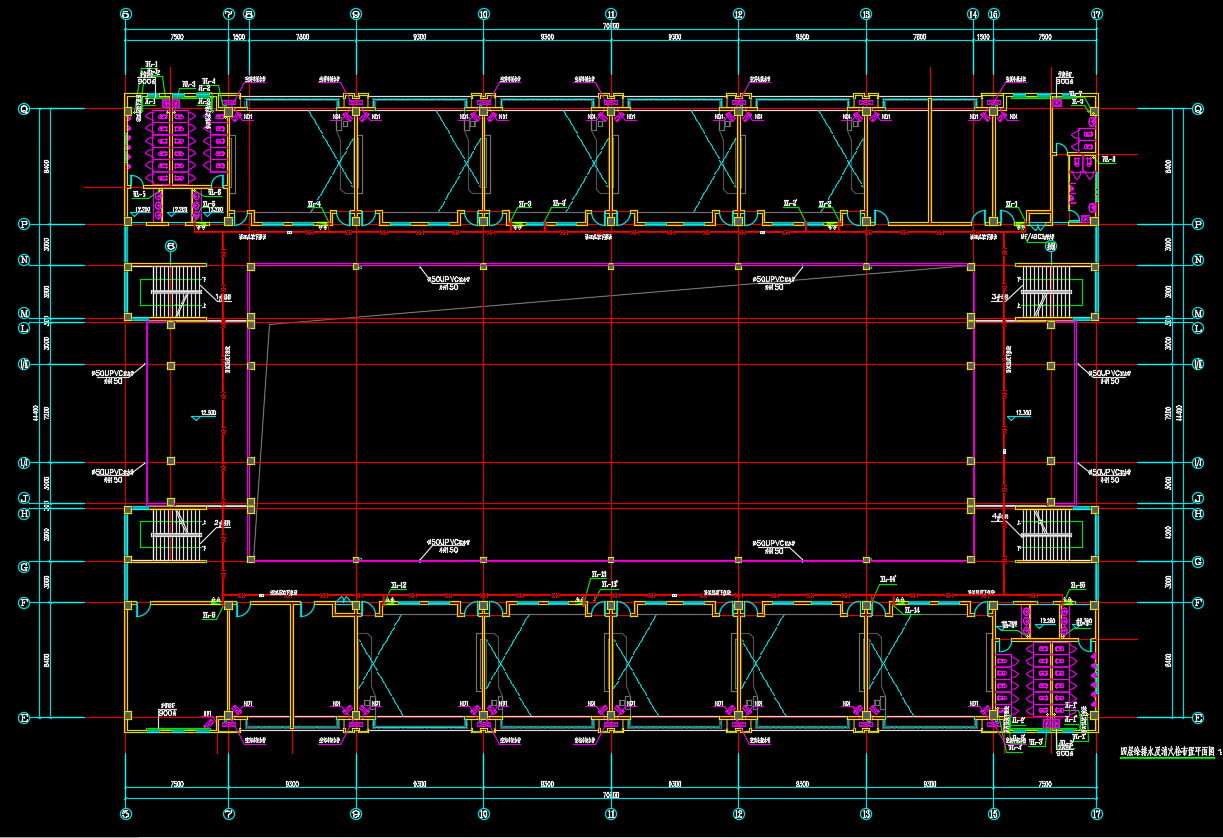

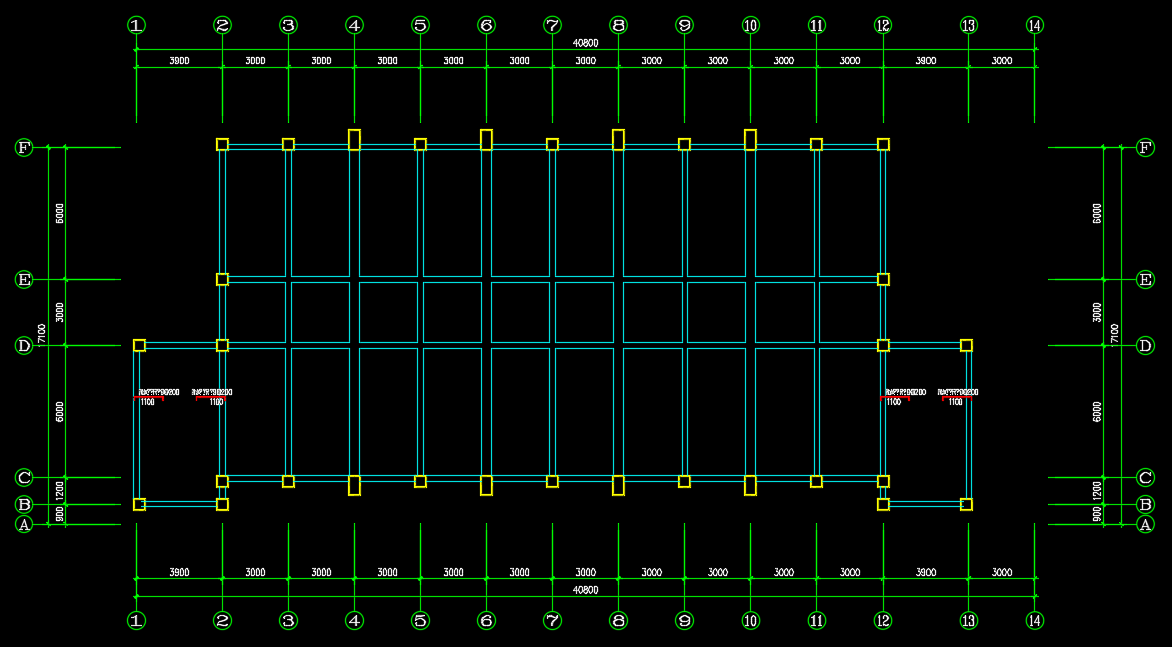

五层框架结构教学楼结构施工图纸(含建筑、水暖电)包括了构造大样图、基础平面布置图、框架柱平面布置图、一层梁平面布置配筋图、三、四层板平面布置配筋图、五层板平面布置配筋图、坡屋面层梁平面布置配筋图、楼梯配筋大样图、一层给排水及消火栓布置平面图、五层给排水及消火栓布置平面图、屋顶给排水布置平面图、一、五层卫生间给排水平面详图、给水系统图、空调冷凝水排水系统示意图、排水系统图、一层通风、防排烟平面图等。
