学校四层框架结构综合楼结构施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-14
  • 资料类型:RAR
  • 资料大小:2.41 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
学校四层框架结构综合楼结构施工图纸(含招标文件)

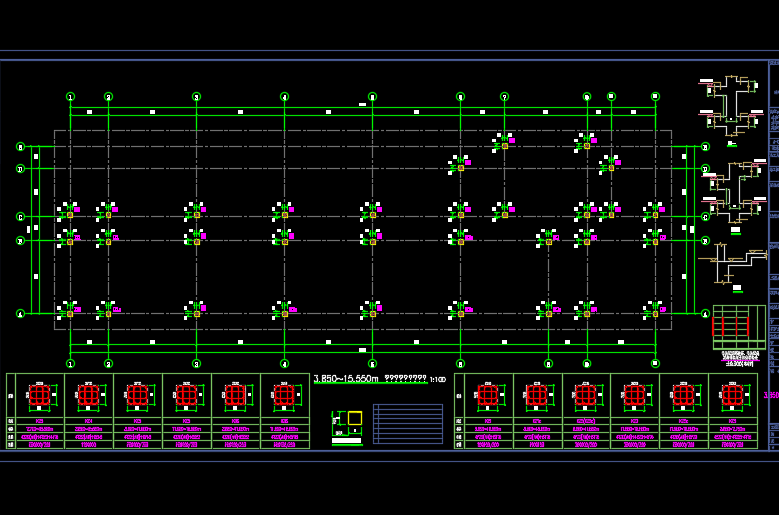

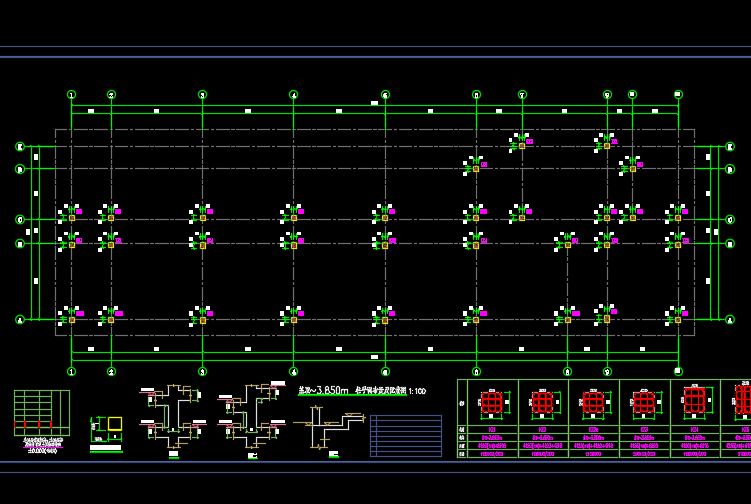

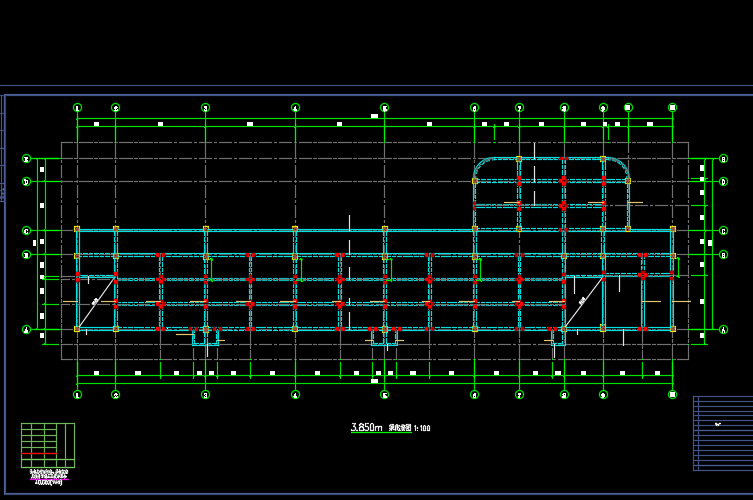

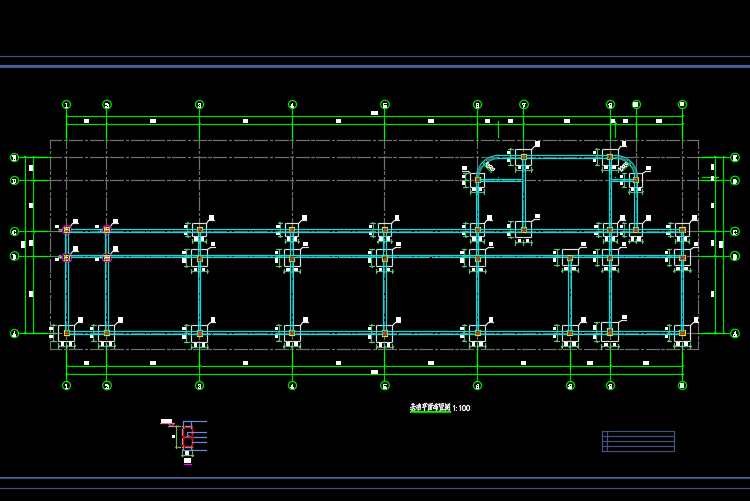

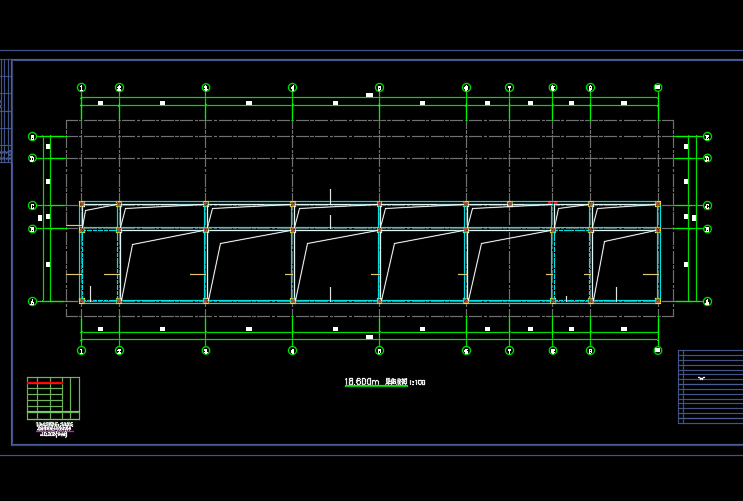

学校四层框架结构综合楼结构施工图纸(含招标文件)包括了基础平面布置图、基顶~3.850m柱平面布置及配筋图、3.850~15.550m柱平面布置及配筋图、3.850m平面布置及板配筋图、3.850m梁配筋图、11.650m平面布置及板配筋图、15.550m平面布置及板配筋图、18.600m平面布置及板配筋图、18.600m梁配筋图、楼梯大样图、水池水泵房底板平面布置图、水池水泵房平面布置及板配筋图、水池水泵房梁配筋图、水池水泵房楼梯大样图等。
资料截图
  • 学校四层框架结构综合楼结构施工图纸(含招标文件)
  • 学校四层框架结构综合楼结构施工图纸(含招标文件)
  • 学校四层框架结构综合楼结构施工图纸(含招标文件)
  • 学校四层框架结构综合楼结构施工图纸(含招标文件)
  • 学校四层框架结构综合楼结构施工图纸(含招标文件)
  • 学校四层框架结构综合楼结构施工图纸(含招标文件)
