三层剪力墙结构艺术楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-23
  • 资料类型:RAR
  • 资料大小:1.12 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层剪力墙结构艺术楼施工图
本工程耐火等级为二级,墙耐火极限3.0h,梁耐火极限2.0h,楼(屋)面板、楼梯耐火极限1.5h。主体结构设计合理使用年限为50年。
三层剪力墙结构艺术楼施工图包括:基础顶屋面板柱平面布置图、4.450梁平法配筋图、4.450板平法配筋图、8.350梁平法配筋图、8.350板平法配筋图、12. 250梁平法配筋图、12. 250板平法配筋图、屋面层梁板平法配筋图、墙身大样图。
资料截图

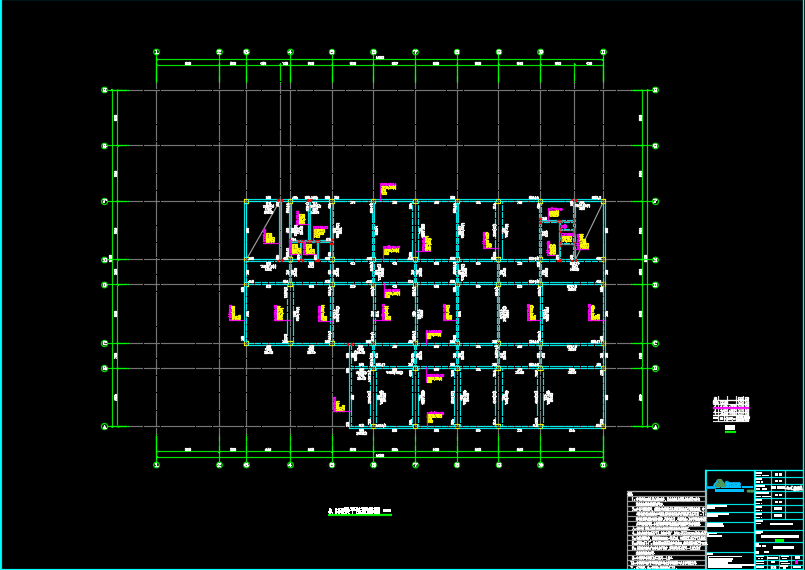

  • 三层剪力墙结构艺术楼施工图

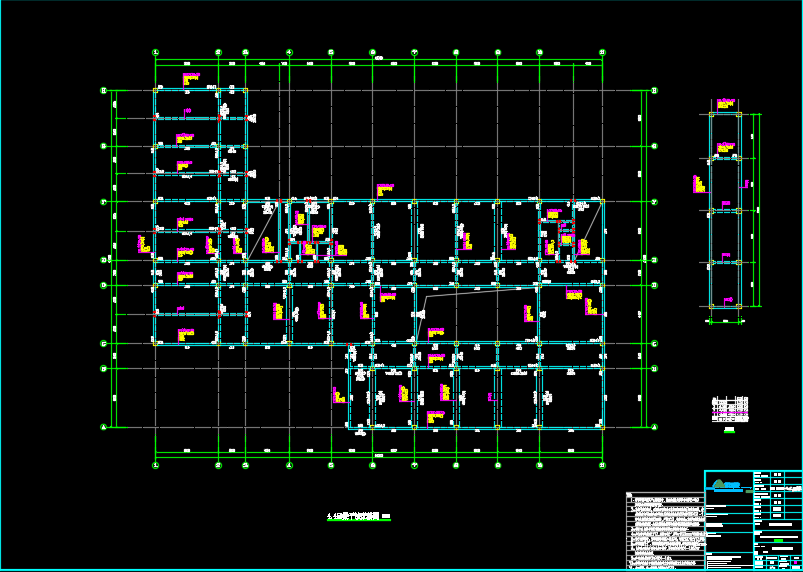

  • 三层剪力墙结构艺术楼施工图
  • 三层剪力墙结构艺术楼施工图
