三层框架结构停车场施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-24
  • 资料类型:RAR
  • 资料大小:3.05 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构停车场施工图
本工程包括停车场服务用房、后勤服务房、机械车库、的士之家服务用房、网架敞开车棚。层数及层高:停车场服务用房、的士之家均为1~3层多层框架主要柱网6m×6m、6m×6.6m。

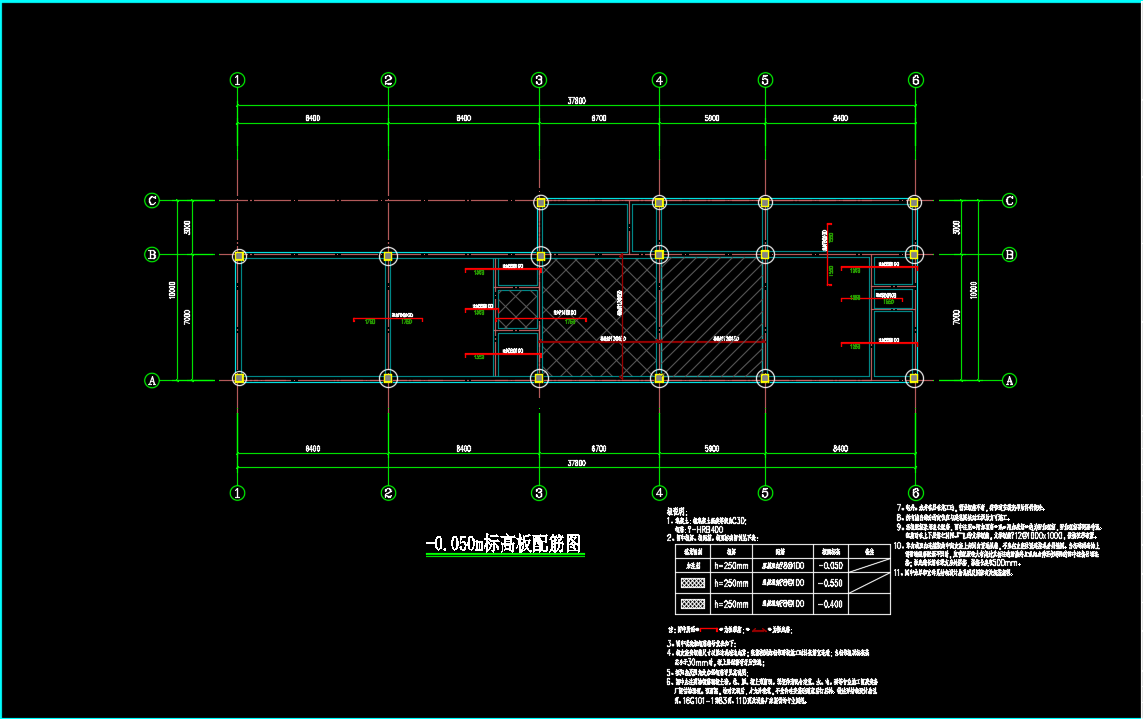

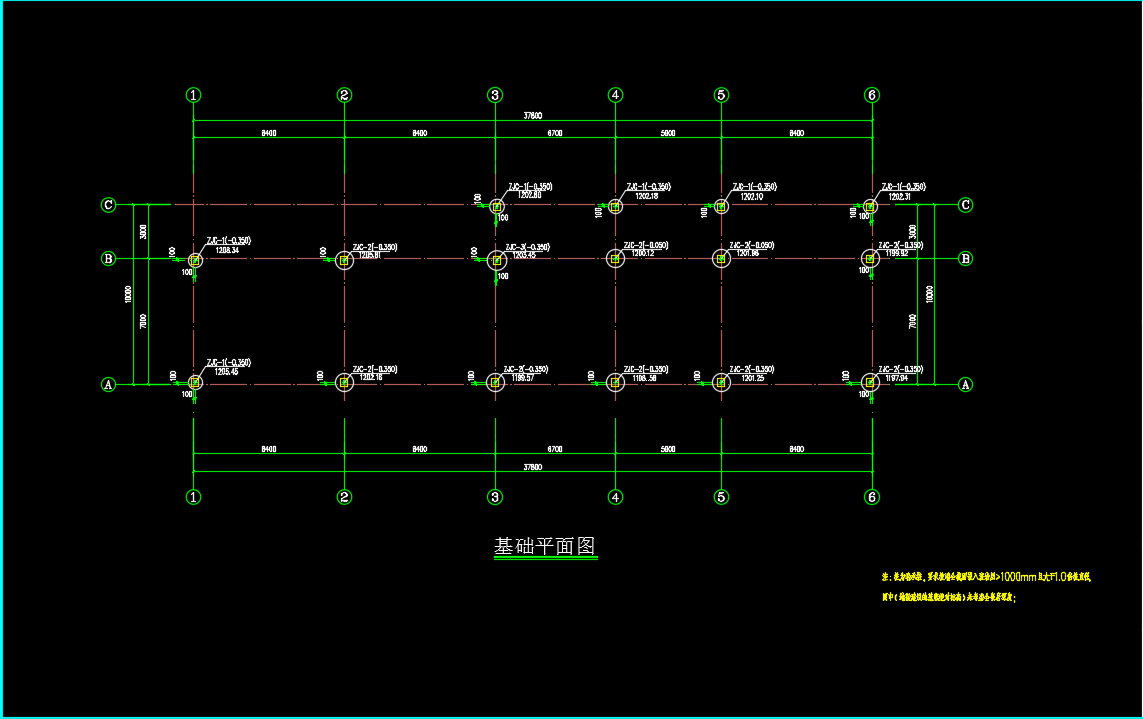

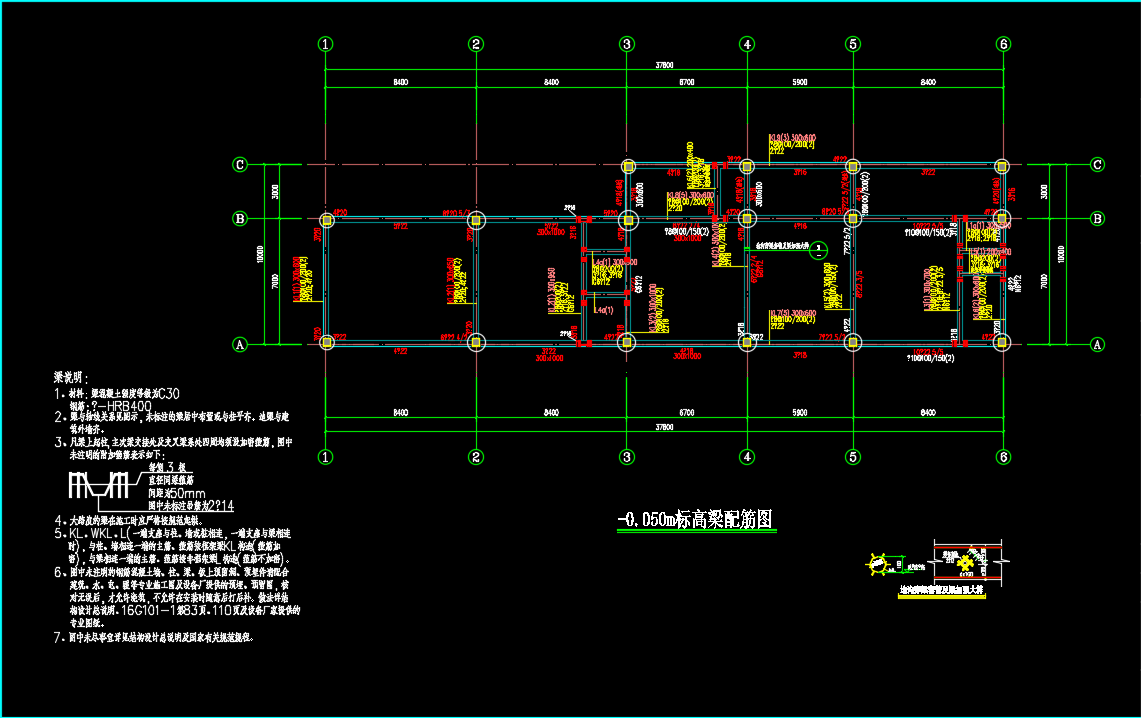

三层框架结构停车场施工图包括:基础平面图、-0. 050标高梁配筋图、-0.050标高板配筋图、4. 450标高梁配筋图、4 450标高板配筋图、柱平面布置图、8. 650标高梁配筋图、8.650标高板配筋图等。
