六层框架结构教学综合楼扩建施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-24
  • 资料类型:RAR
  • 资料大小:6.11 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
六层框架结构教学综合楼扩建施工图
本建筑层数:地上6层, 房屋总高度20.400(室外至主要屋面板板顶)。主体结构形式:框架结构;建筑结构的安全等级:二级;设计使用年限:50年 。
六层框架结构教学综合楼扩建施工图包括:基础平面布置图、基础配筋图、柱结构布置图、-3.350梁结构布置图、-0.050梁结构布置图、-0050板结构布置图、3.550梁结构布置图、3. 550板结构布置图、7. 150梁结构布置图、7. 150板结构布置图、10.750梁结构布置图、10.750板结构布置图等。
资料截图

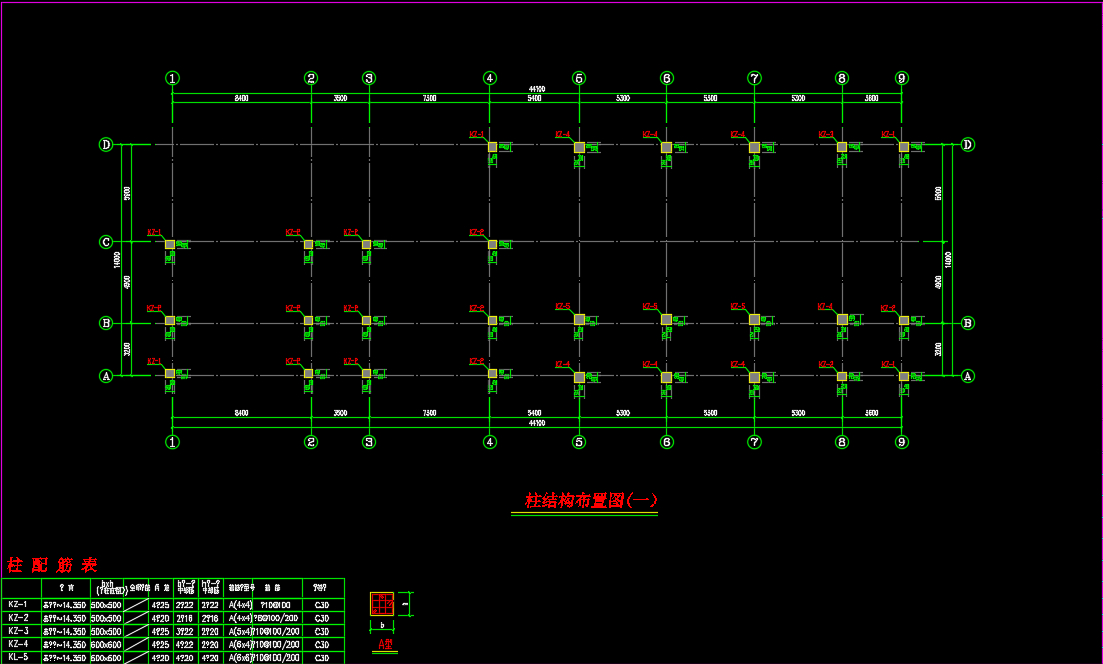

  • 六层框架结构教学综合楼扩建施工图

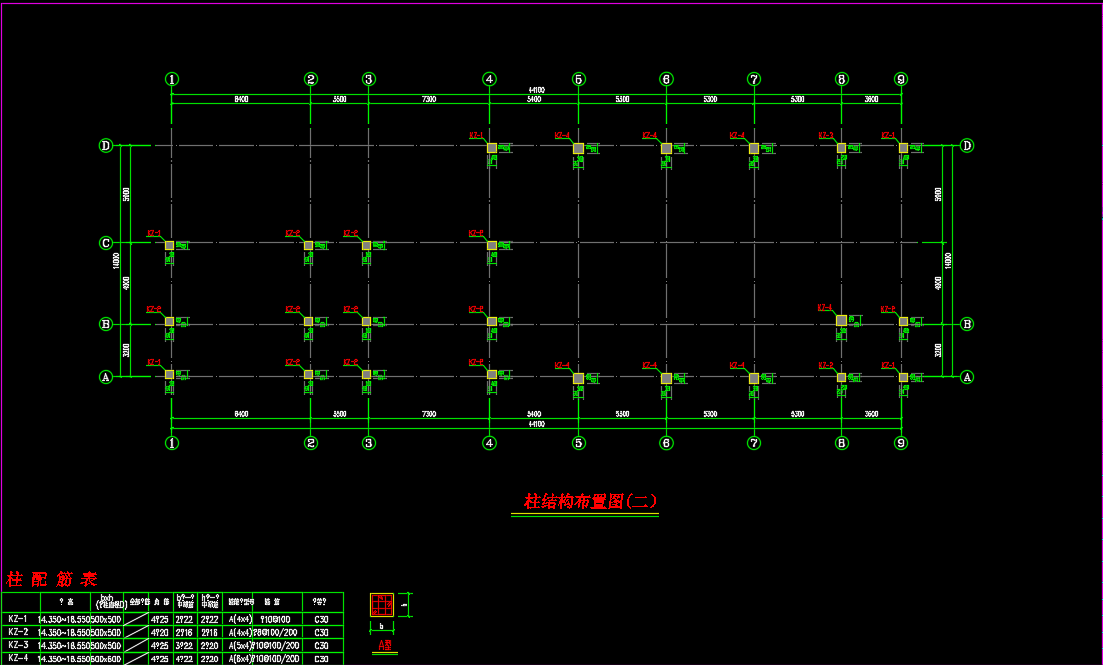

  • 六层框架结构教学综合楼扩建施工图

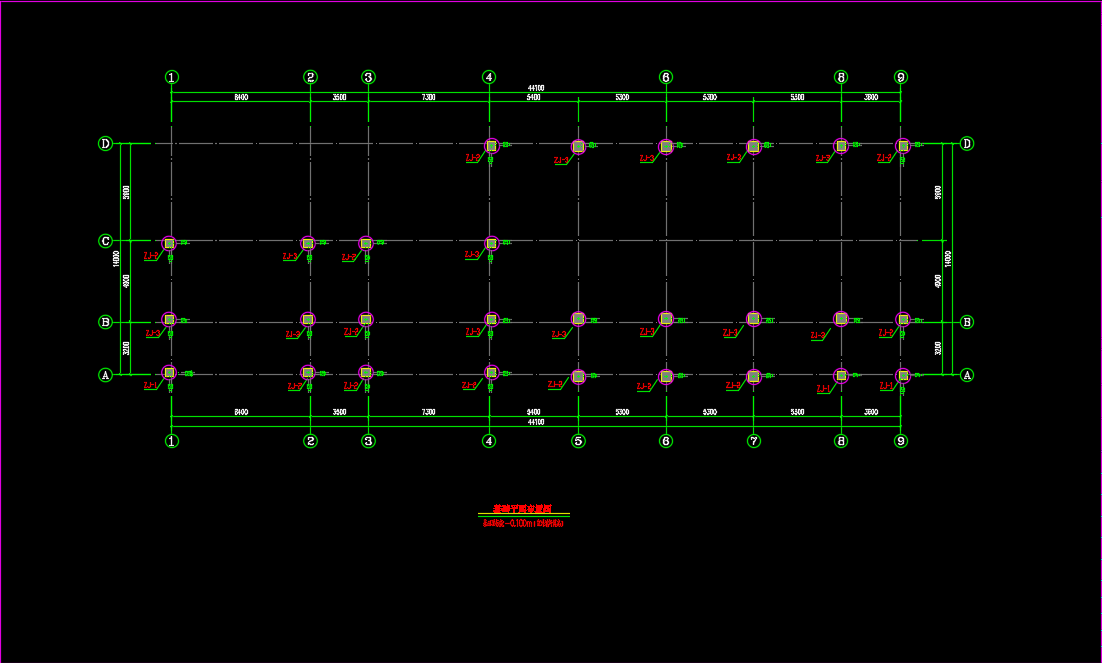

  • 六层框架结构教学综合楼扩建施工图
