三层异形柱框架剪力墙结构联排别墅施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-24
  • 资料类型:RAR
  • 资料大小:23.9 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层异形柱框架剪力墙结构联排别墅施工图
本工程为多层住宅建筑,地下1层,地上2~5层,局部6层。结构形式:异形柱框架结构、异形柱框架-剪力墙结构、框架结构。
三层异形柱框架剪力墙结构联排别墅施工图包括:基础平面布置图、基础配筋图、基顶~各栋地下室顶柱平面布置图、基顶~各栋地下室顶柱配筋表、一层底到二层底柱平面布置图、二层底到三层底柱平面布置图三层平面图、三层底到屋顶柱平面布置图等。
资料截图

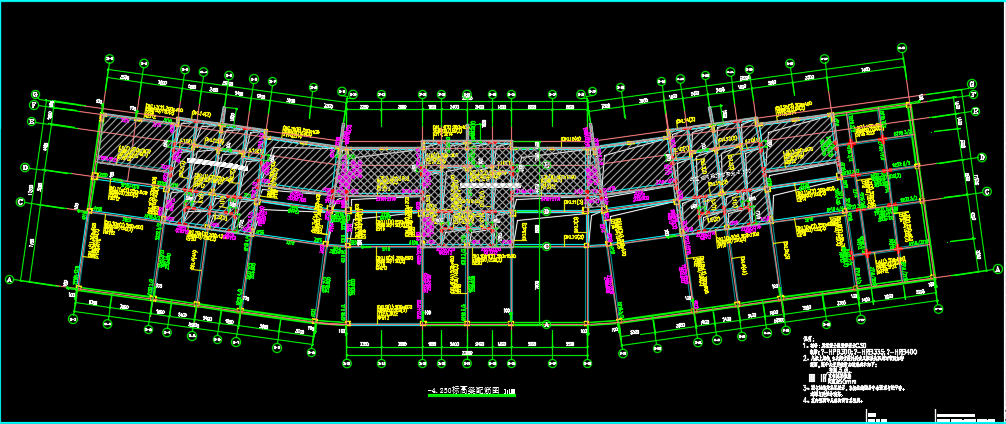

  • 三层异形柱框架剪力墙结构联排别墅施工图

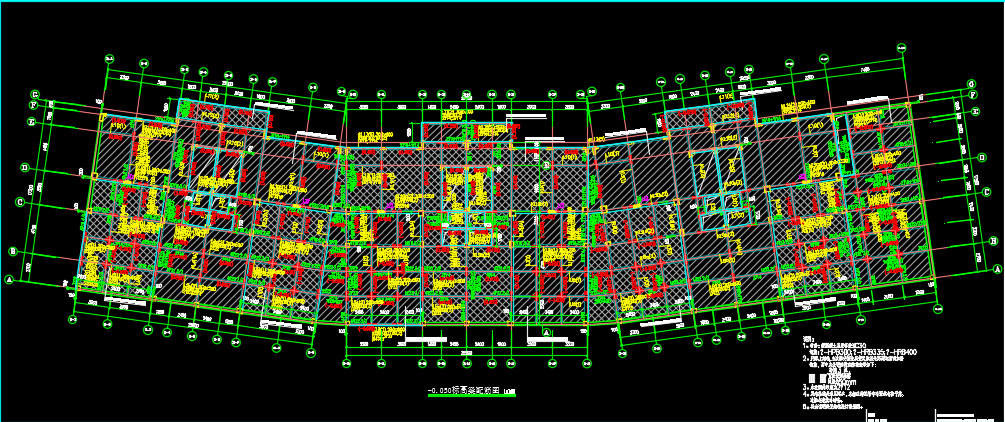

  • 三层异形柱框架剪力墙结构联排别墅施工图

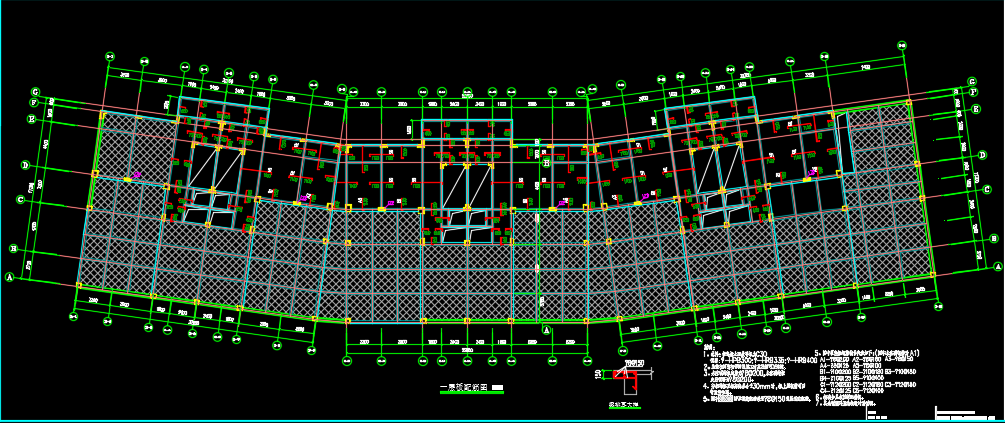

  • 三层异形柱框架剪力墙结构联排别墅施工图
