二十一层框架剪力墙结构车站备班楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-06
  • 资料类型:RAR
  • 资料大小:7.80 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十一层框架剪力墙结构车站备班楼施工图
本工程结构形式为框架剪力墙结构,结构嵌固部位为地下室顶板,带裙房,楼盖为钢筋混凝土现浇楼盖体系,地上21层,地下3层,建筑高度65.7米,为Ⅰ类钢筋混凝土高层建筑。

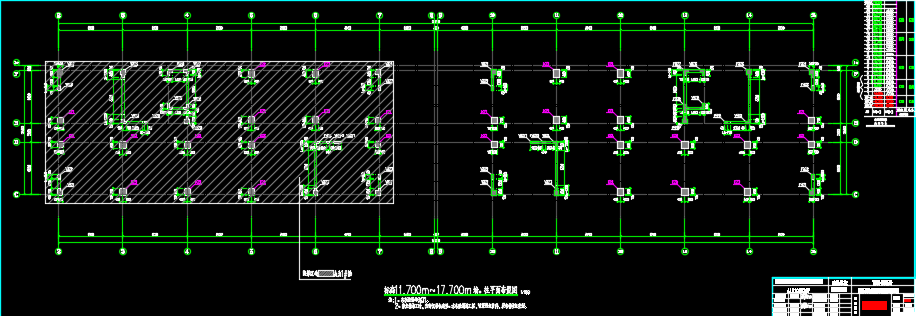

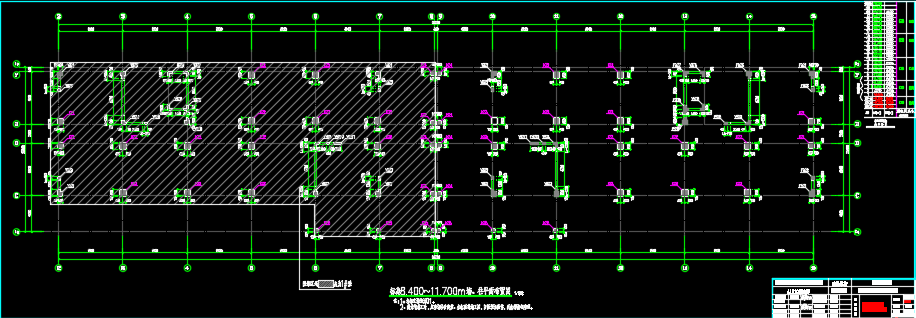

二十一层框架剪力墙结构车站备班楼施工图包括:标高±0.000~8.400m墙、柱平面布置图、标高8.400~11.700m墙、柱平面布置图、标高11.700m~17.700m墙、柱平面布置图等。
