二十六层剪力墙结构安置房施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-10
  • 资料类型:RAR
  • 资料大小:4.29 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十六层剪力墙结构安置房施工图
二十六层剪力墙结构安置房施工图包括;一层给排水平面图;二层给排水平面图、三~二十六层给排水平面图、屋顶机房层给排水平面图;楼梯间屋面及构架给排水平面图、住宅卫生间排水系统图;给水系统图;住宅消火栓系统图、厨房排水系统图;洗衣机排水系统图;雨水系统图;阳台及空调排水系统图、住宅卫生间大样图;户内给水支管系统图。
资料截图

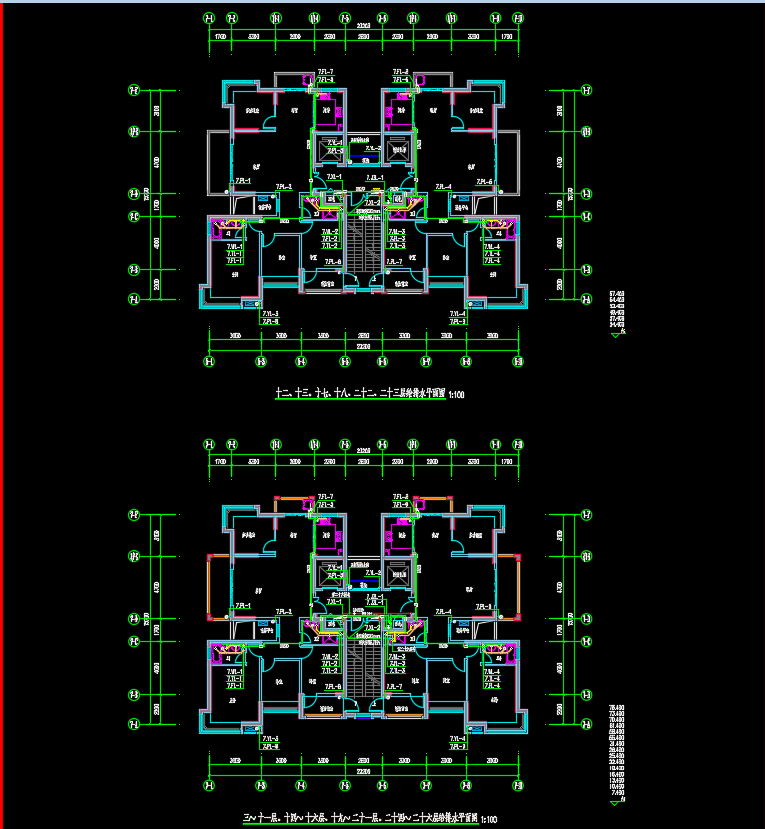

  • 二十六层剪力墙结构安置房施工图

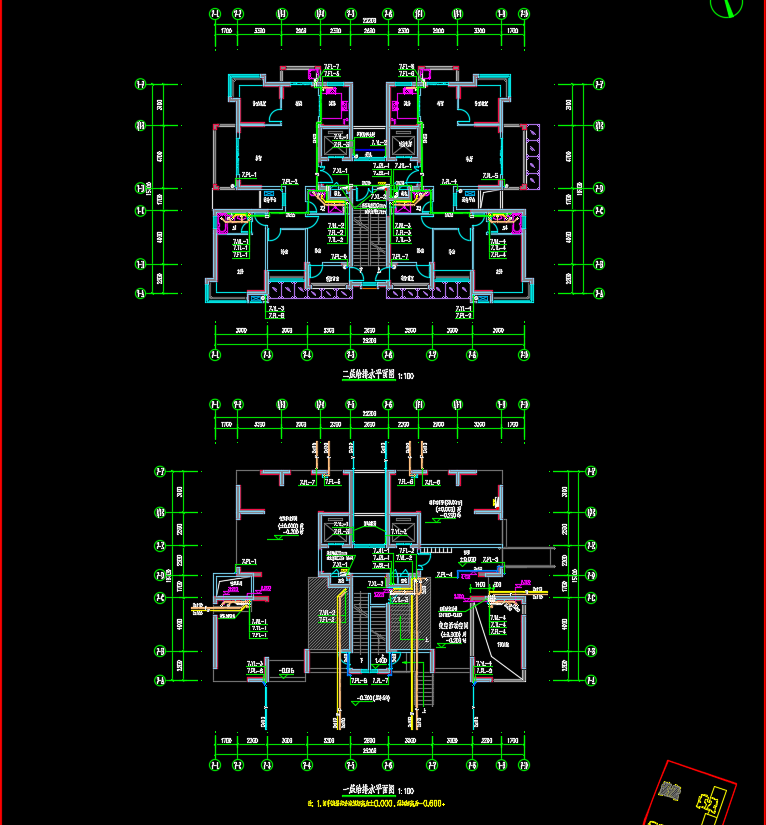

  • 二十六层剪力墙结构安置房施工图

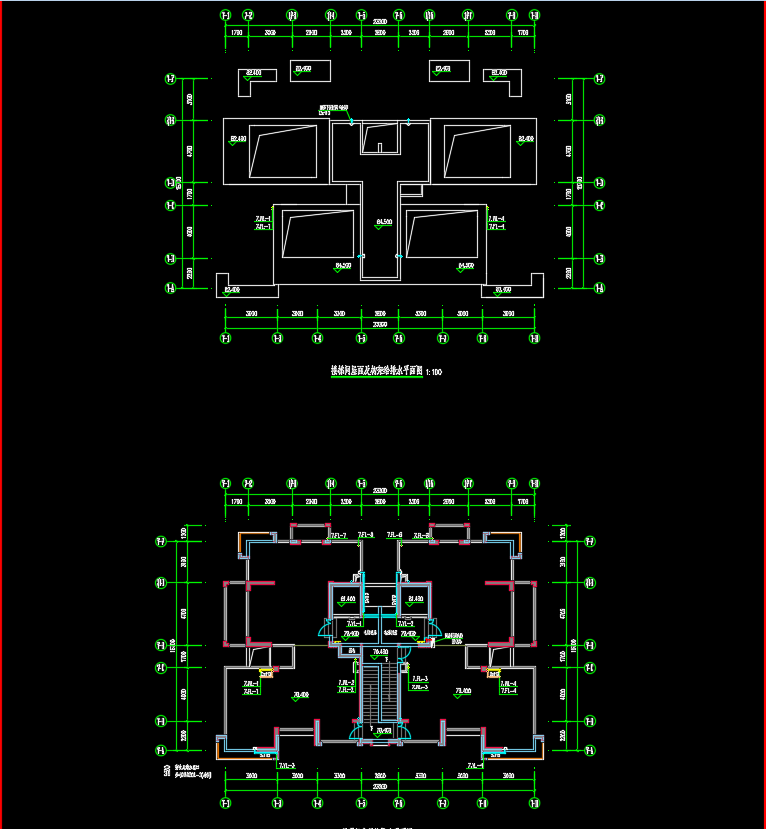

  • 二十六层剪力墙结构安置房施工图
