十七层剪力墙结构商业住宅楼全套图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-11
  • 资料类型:RAR
  • 资料大小:22.6 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十七层剪力墙结构商业住宅楼全套图纸
本工程主体结构为地上17层,一层地下室,主体结构采用剪力墙结构,建筑物结构高度为52.05m。本工程所有混凝土均采用预拌混凝土,所有砂浆均采用预拌砂浆。
十七层剪力墙结构商业住宅楼全套图纸包括:预应力管桩平面布置图、筏板基础布置图、负一层墙柱定位及配筋图、一层墙柱定位及配筋图、二层墙柱定位及配筋图、三~十八层墙柱定位及配筋图、出屋面墙柱定位及配筋图、一层板配筋平面图、一层梁配筋平面图等。
资料截图

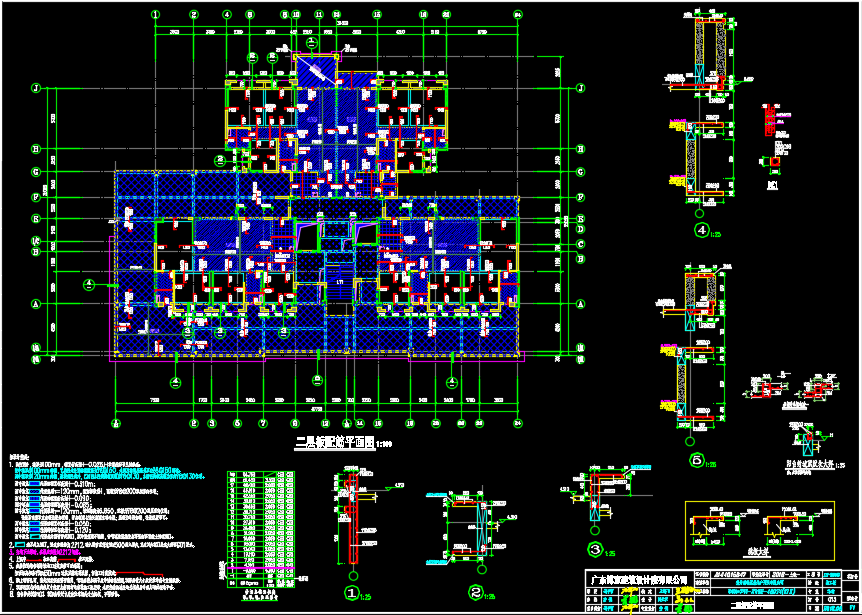

  • 十七层剪力墙结构商业住宅楼全套图纸

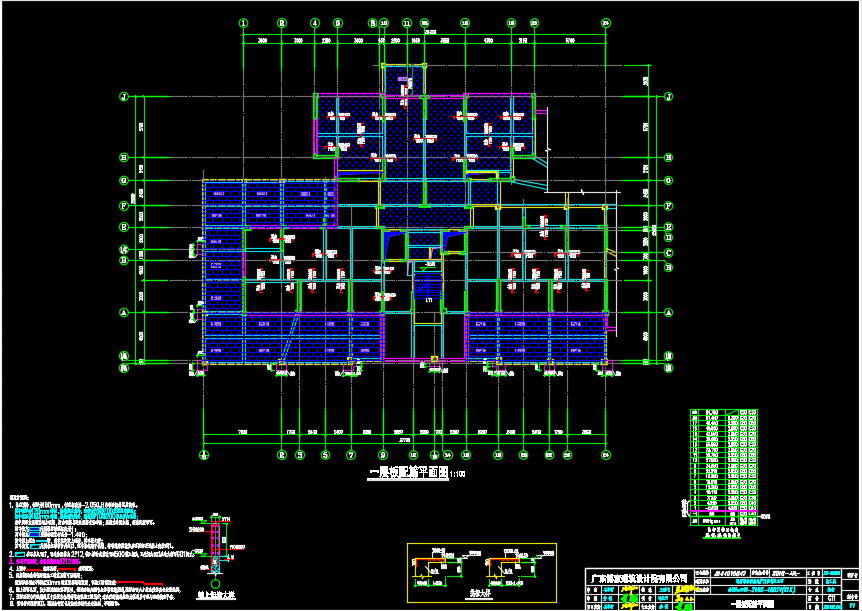

  • 十七层剪力墙结构商业住宅楼全套图纸

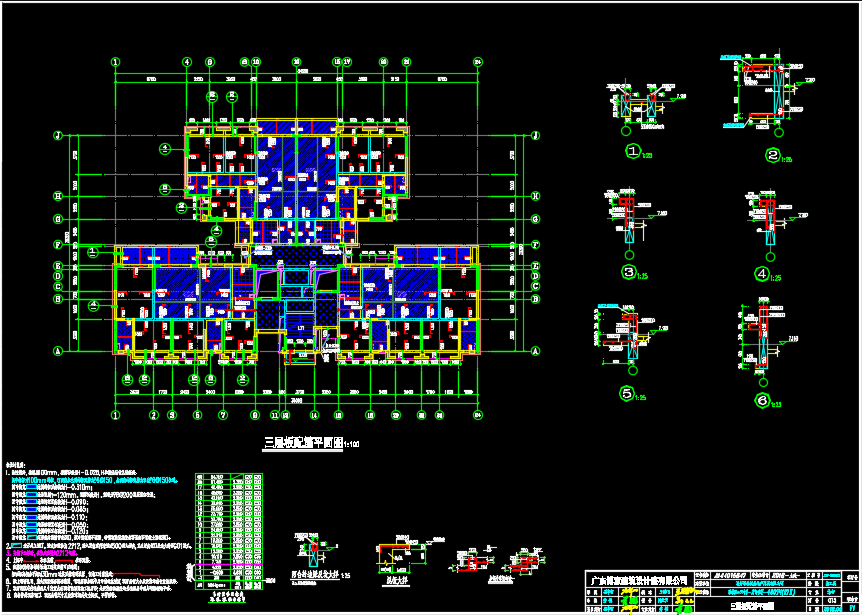

  • 十七层剪力墙结构商业住宅楼全套图纸
