多层框架结构教学楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-12
  • 资料类型:RAR
  • 资料大小:1.83 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
多层框架结构教学楼施工图
本工程为现浇钢筋混凝土框架结构, 房屋高度详建筑图,基础为钢筋砼独立柱基础和墙下条形基础。结构设计使用年限50年。本工程建筑结构按六度四级抗震设防。
多层框架结构教学楼施工图包括:二~六层板配筋图、柱定位图、基础平面布置图、一层梁(地梁)平法配筋图、三~六层梁平法配筋图、二层梁平法配筋图、屋面梁平法配筋图等。
资料截图

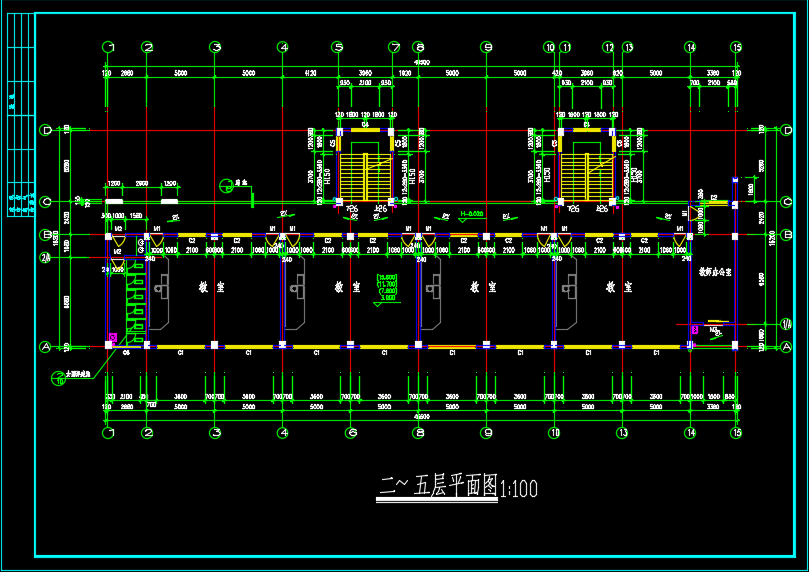

  • 多层框架结构教学楼施工图

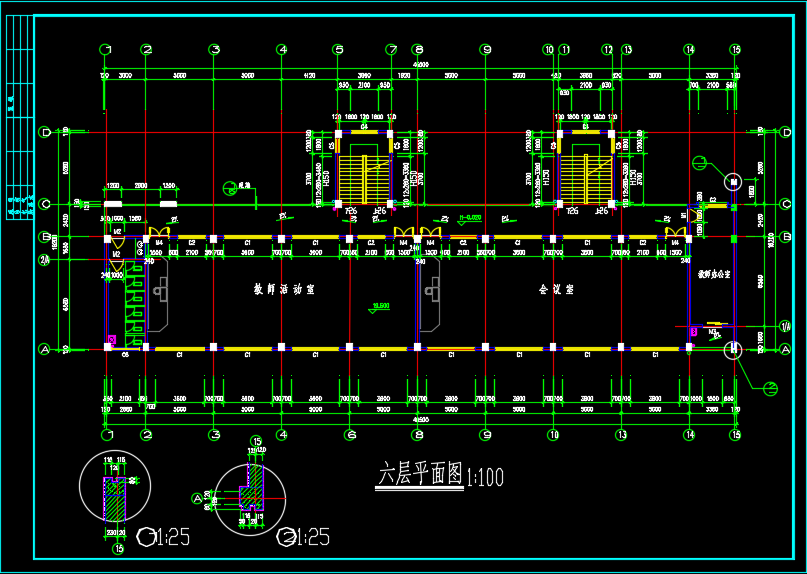

  • 多层框架结构教学楼施工图
  • 多层框架结构教学楼施工图
