四层混凝土结构综合办公楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-12
  • 资料类型:RAR
  • 资料大小:1.92 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层混凝土结构综合办公楼施工图
本工程总建筑面积 1821.7平方米,建筑占地面积:475.03平方米, 建筑层数:4, 建筑总高度:16米,抗震设防裂度:七度 ,防水等级;三级,结构类型:钢筋混凝土结构。
四层混凝土结构综合办公楼施工图包括:基础平面布置图基础详图、基础梁钢筋图、1结构层柱轴线定位及截面变化图、柱表及柱大样、2层梁钢筋图、2层板钢筋图、3层梁钢筋图等。
资料截图

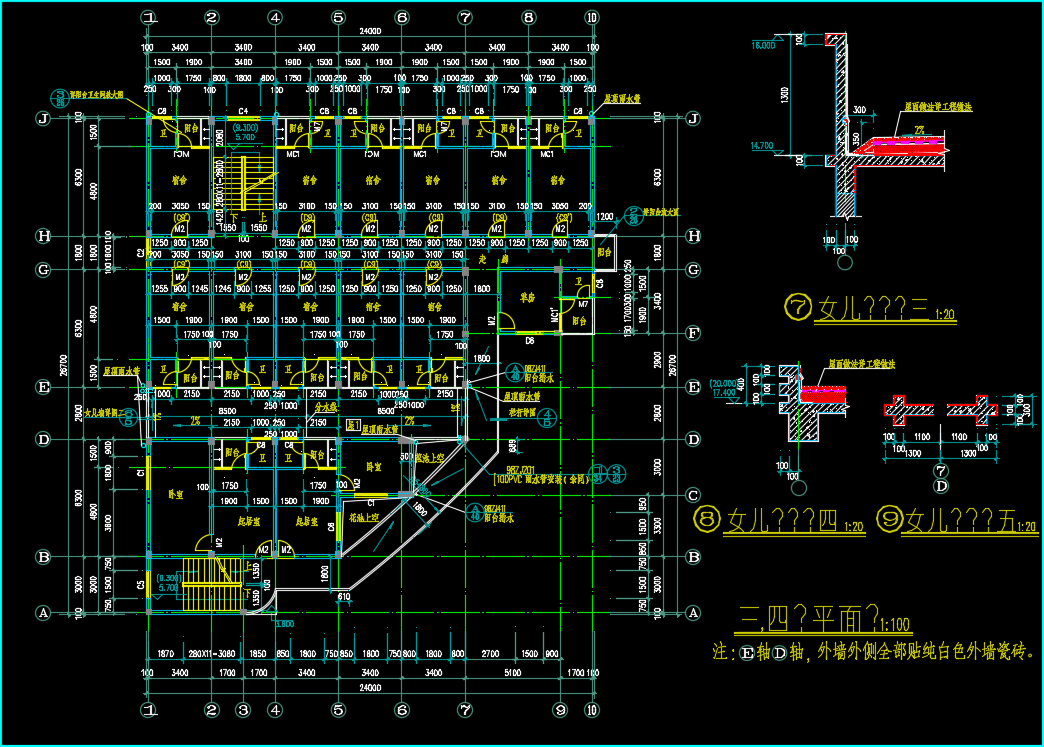

  • 四层混凝土结构综合办公楼施工图

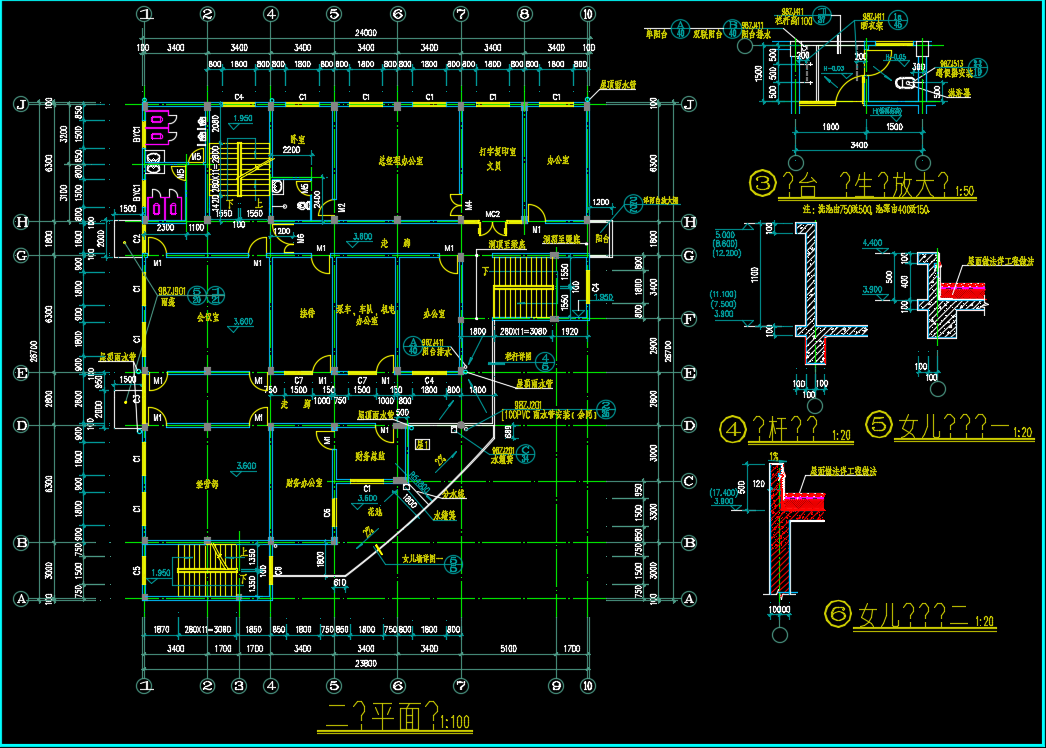

  • 四层混凝土结构综合办公楼施工图

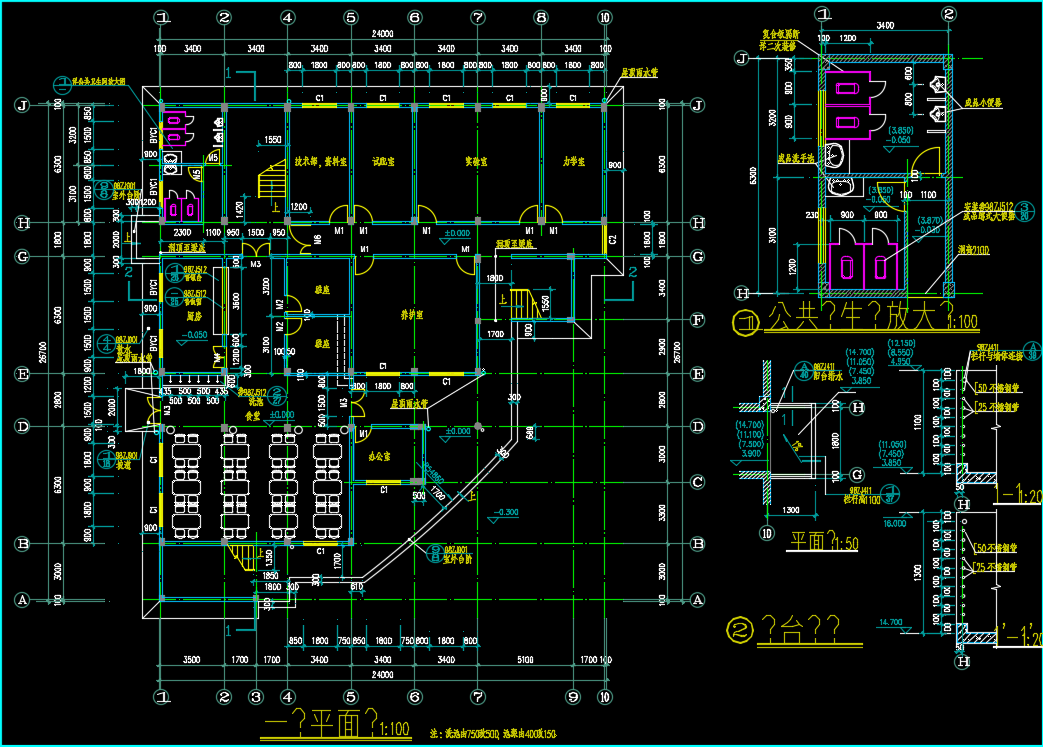

  • 四层混凝土结构综合办公楼施工图
