五层框架结构中学教学楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-12
  • 资料类型:RAR
  • 资料大小:10.7 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层框架结构中学教学楼施工图
本工程结构设计使用年限为50年。本地区为6度抗震区,本工程为乙类建筑按7度采取抗震措施。本工程地基基础设计等级为丙级,采用柱下钢筋混凝土扩展基础设计。

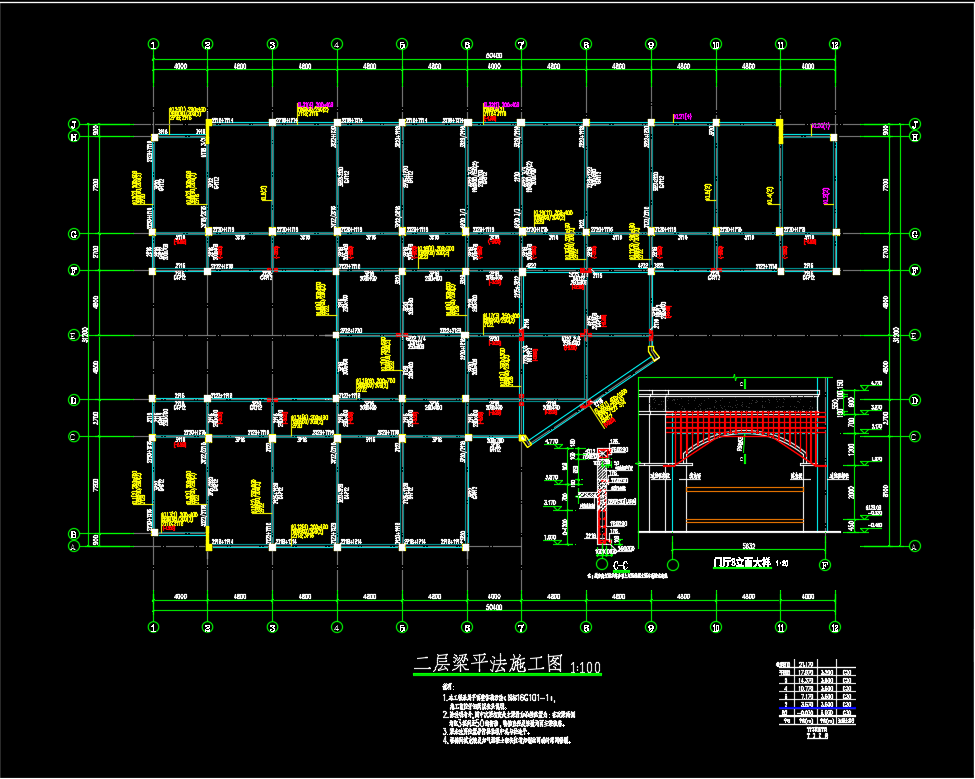

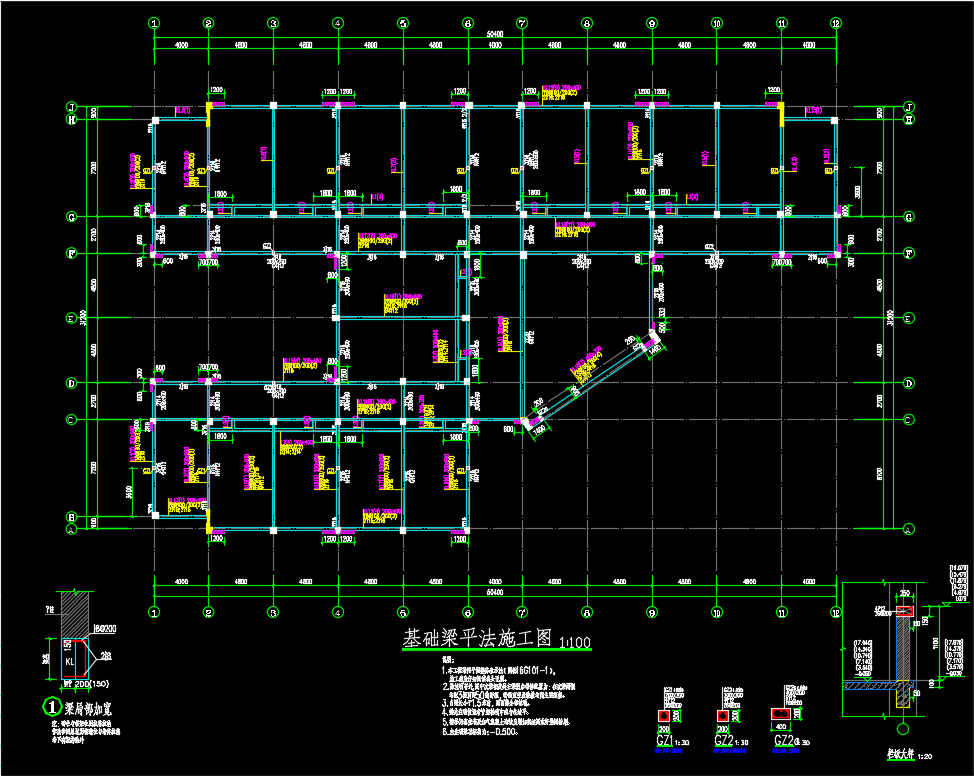

五层框架结构中学教学楼施工图包括:基础平面布置图、一三层墙柱平面定位图、四层^屋面墙柱平面定位图出屋面楼梯间柱 平面定位图、基础梁平法施工图、二层梁平法施工图、二层板平法施工图、三~四层梁平法施工图、三四层板平法施工图、五层梁平法施工图、五层板平法施工图、屋面梁平法施工图、屋面板平法施工图、1#楼梯楼梯详图2#楼梯楼梯详图
资料截图
  • 五层框架结构中学教学楼施工图
  • 五层框架结构中学教学楼施工图
  • 五层框架结构中学教学楼施工图
