三十三层剪力墙结构L型商住楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-12
  • 资料类型:RAR
  • 资料大小:7.08 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三十三层剪力墙结构L型商住楼施工图
本工程地上建筑总层数为三十三层,设一层地下室。结构类型:主楼钢筋混凝土剪力墙结构、裙楼框架结构;基础类型:桩筏基础(主楼)、柱下独立基础(裙房、裙楼)。
三十三层剪力墙结构L型商住楼施工图包括:桩位布置平面图、基础结构平面图、地下室墙柱平面布置图、一层楼面三层楼面(主体) /屋项(商业)柱平面布置图、三层楼面以下墙平面布置图、三层楼面五层楼面墙柱平面布置图、五层楼面屋面层墙柱平面布置图、出屋面墙柱平面布置图等。
资料截图

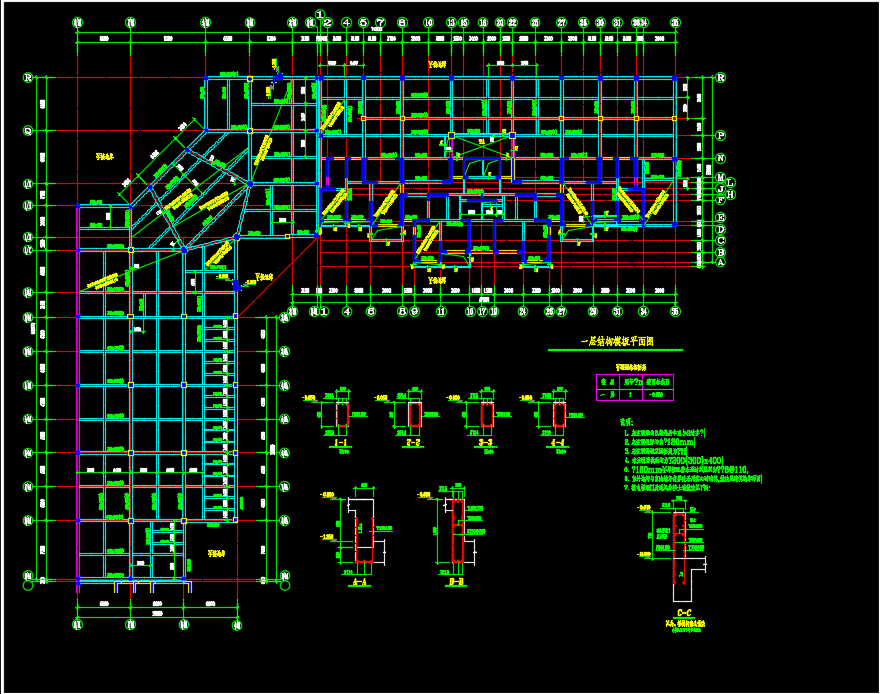

  • 三十三层剪力墙结构L型商住楼施工图

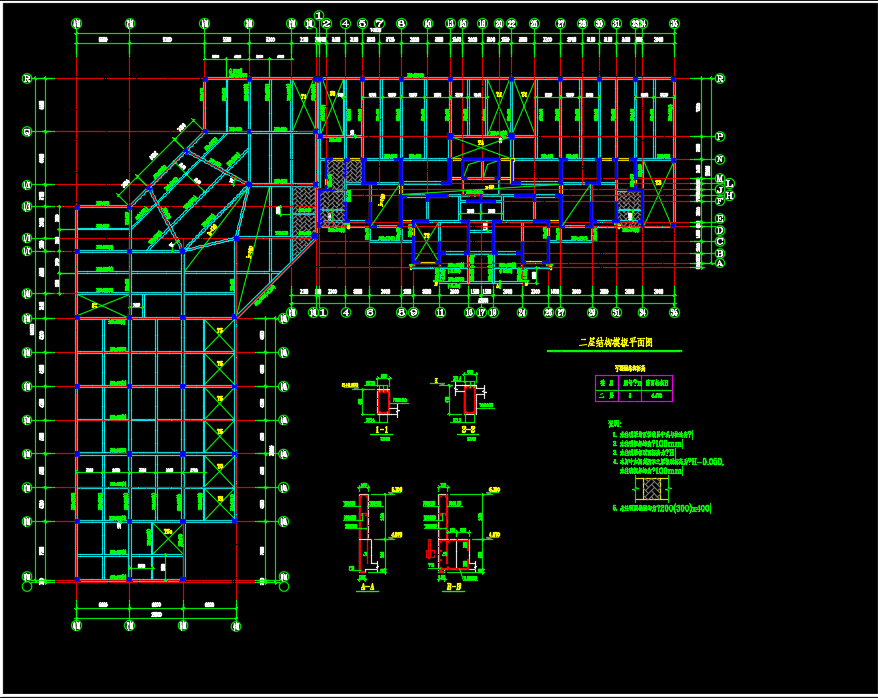

  • 三十三层剪力墙结构L型商住楼施工图

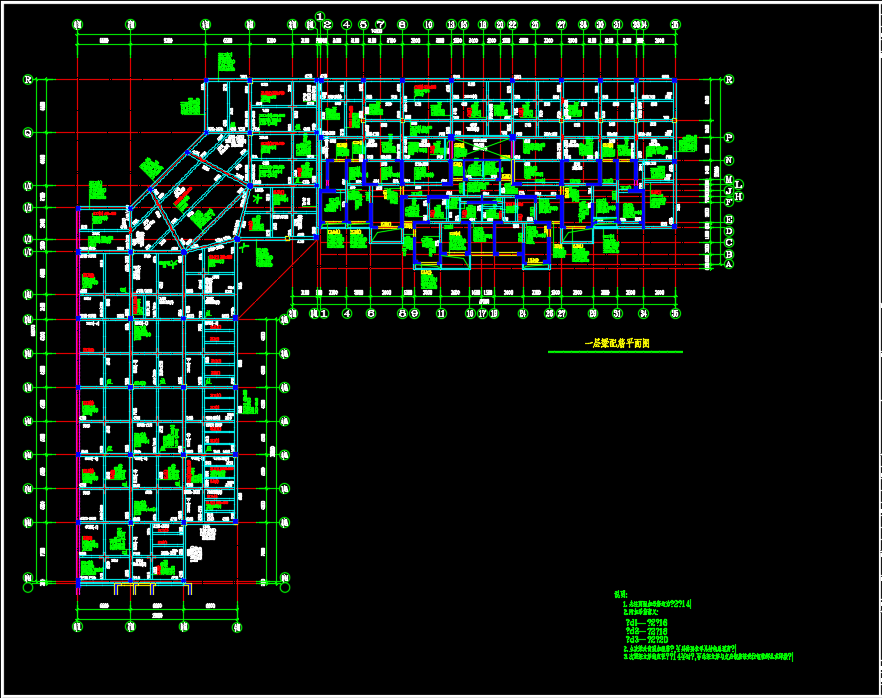

  • 三十三层剪力墙结构L型商住楼施工图
