七层框架剪力墙结构洋房施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-13
  • 资料类型:RAR
  • 资料大小:32.8 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
七层框架剪力墙结构洋房施工图
本工程地面下设一层地下室,地面以上7层,房屋高度为20.900m. _本子项结构体系为框架-剪力墙结构;基础形式:桩基础。在正常使用条件下,本建筑结构设计使用年限为50年.

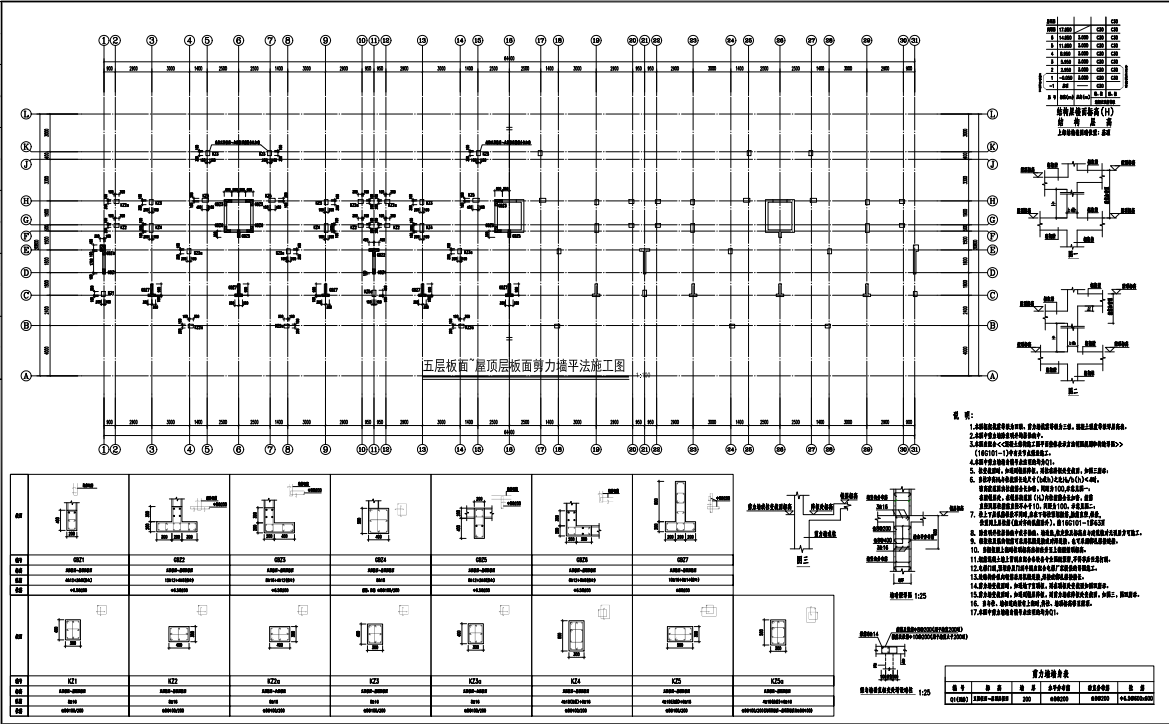

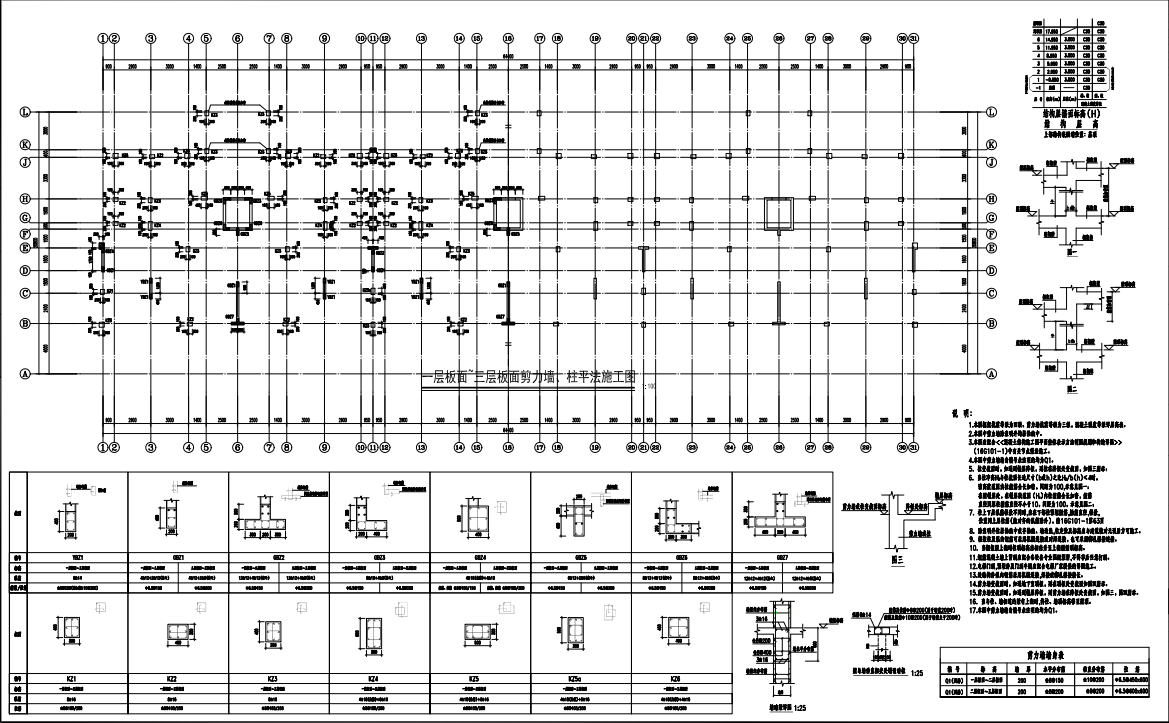

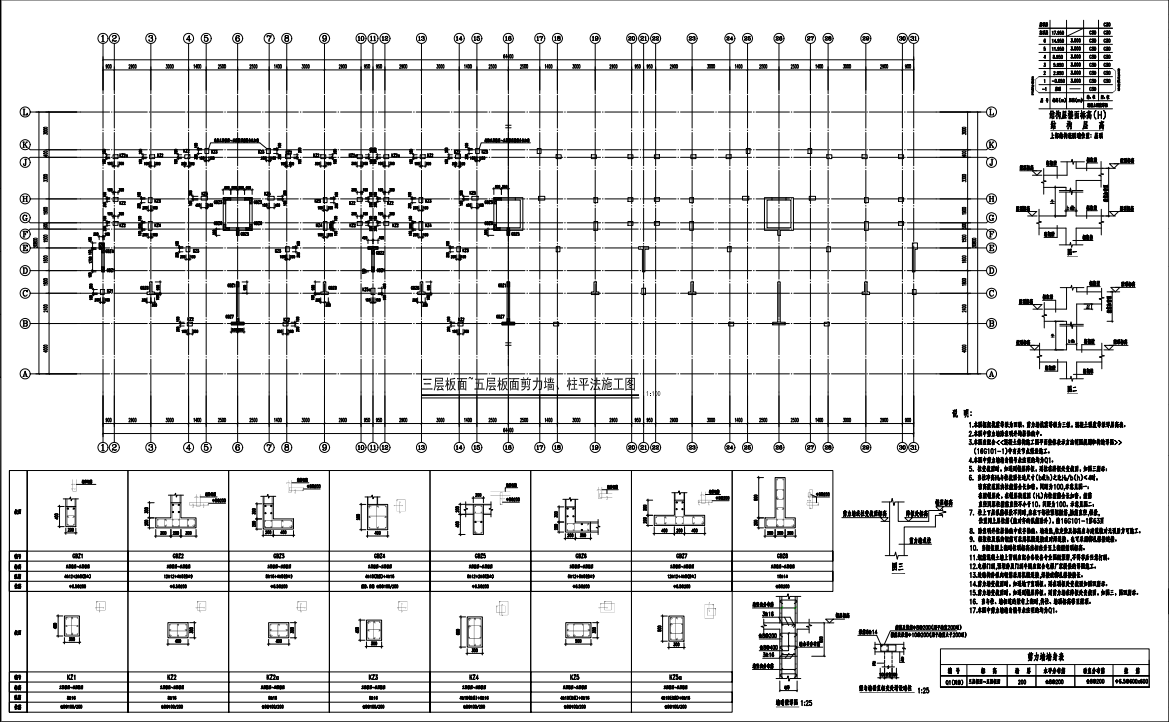

七层框架剪力墙结构洋房施工图包括:基础平面布置图、基顶~一层板面剪力墙平法施工图、一层板面~三层板面剪力墙平法施工图、三层板面~五层板面剪力墙平法施工图、五层板面~屋顶层板面剪力墙平法施工图、一层结构平面布置图、一层板配筋图、二层结构平面布置图、三层结构平面布置图、四层结构平面布置图、五层结构平面布置图、六层结构平面布置图等。
资料截图
  • 七层框架剪力墙结构洋房施工图
  • 七层框架剪力墙结构洋房施工图
  • 七层框架剪力墙结构洋房施工图
