四层框架结构小学教学楼施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-13
  • 资料类型:RAR
  • 资料大小:4.83 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层框架结构小学教学楼施工图
本工程地上4层,局部地下1层,房屋高度为14.400米,采用框架结构,嵌固部位取在基础顶,基础采用端承桩基和柱下独立基础。
四层框架结构小学教学楼施工图包括:基础平面布置图、-0. 850梁、板平法施工图、基础顶~-0. 650柱平面图、-0. 650~屋面柱平法施工图、-0. 650梁平法施工图、-0. 650板平法施工图、3.550梁平法施工图、3. 550板平法施工图、7.150梁平法施工图、7.150板平法施工图、10. 750梁平法施工图。
资料截图

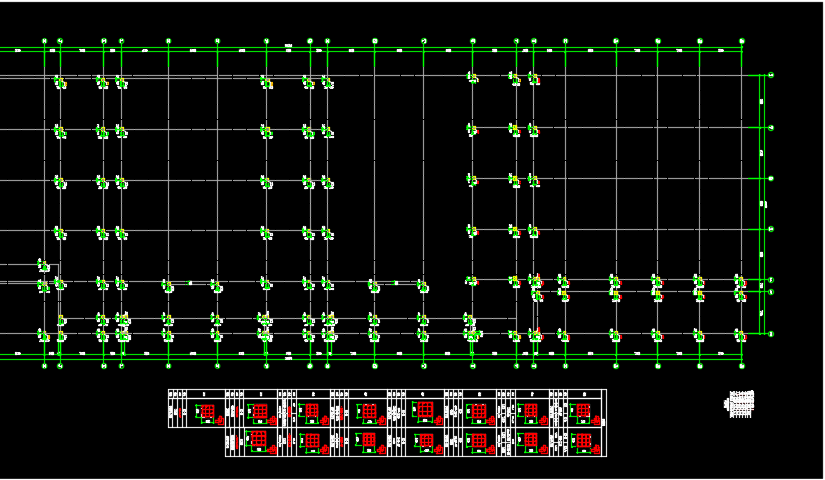

  • 四层框架结构小学教学楼施工图

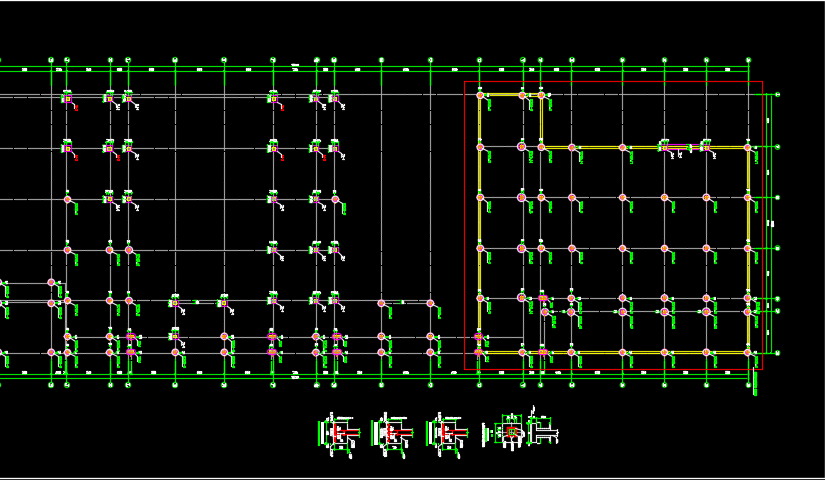

  • 四层框架结构小学教学楼施工图

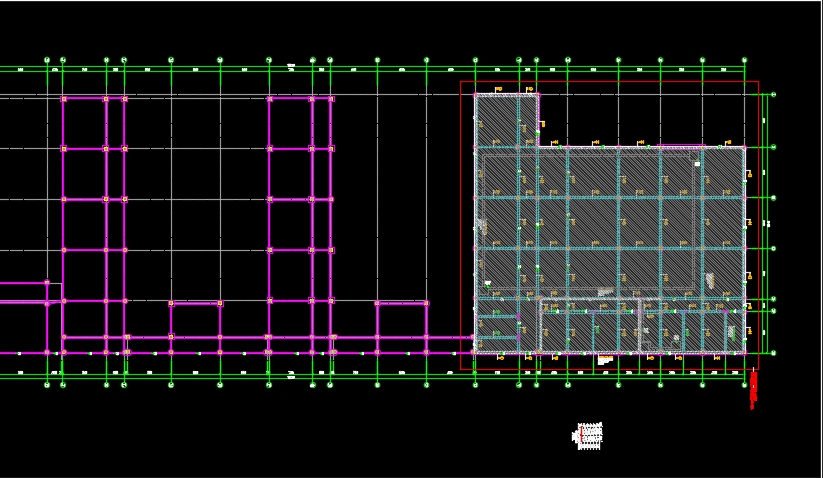

  • 四层框架结构小学教学楼施工图
