二十六层剪力墙结构住宅楼全套施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-08-13
  • 资料类型:RAR
  • 资料大小:25.2 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十六层剪力墙结构住宅楼全套施工图
拟建建筑由综合市场、4栋18F~26F住宅、2栋11+1F住宅及1栋2F配套商业组成,场地整体设置一~三层地下室。 本楼栋采用剪力墙结构。
二十六层剪力墙结构住宅楼全套施工图包括:筏板结构平面布置图、基顶--[-8.650m]标高剪力墙(柱)平面布置图、[-8. 650m]-[-5. 250m]标高剪力墙(柱)平面布置图、[-5. 250m]-[-0.750m]标高剪力墙(柱)平面布置图、[-0. 750m]--3. 450m标高剪力墙(柱)平面布置图、3. 450m-屋面层剪力墙(柱)平面布置图等。
资料截图

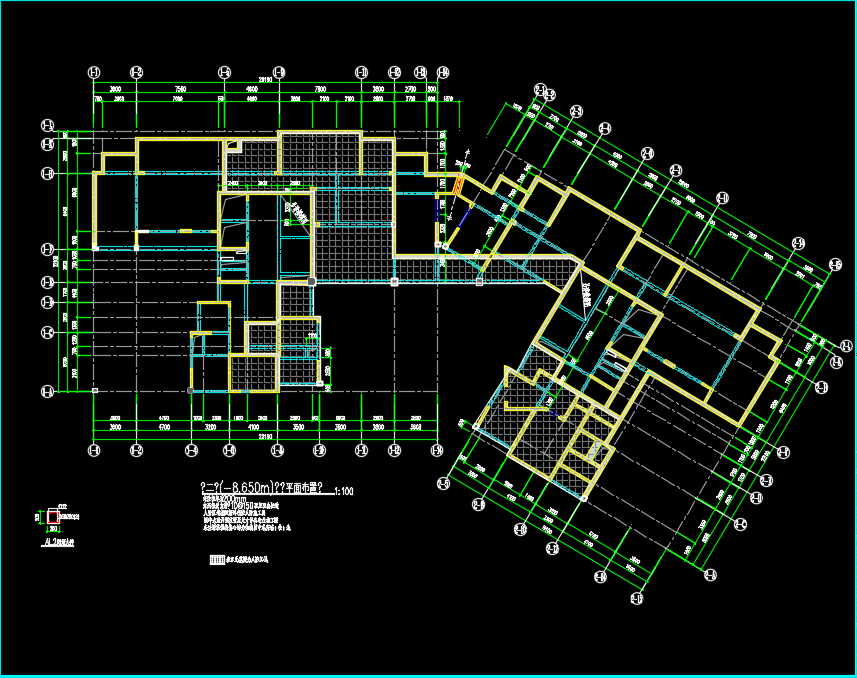

  • 二十六层剪力墙结构住宅楼全套施工图

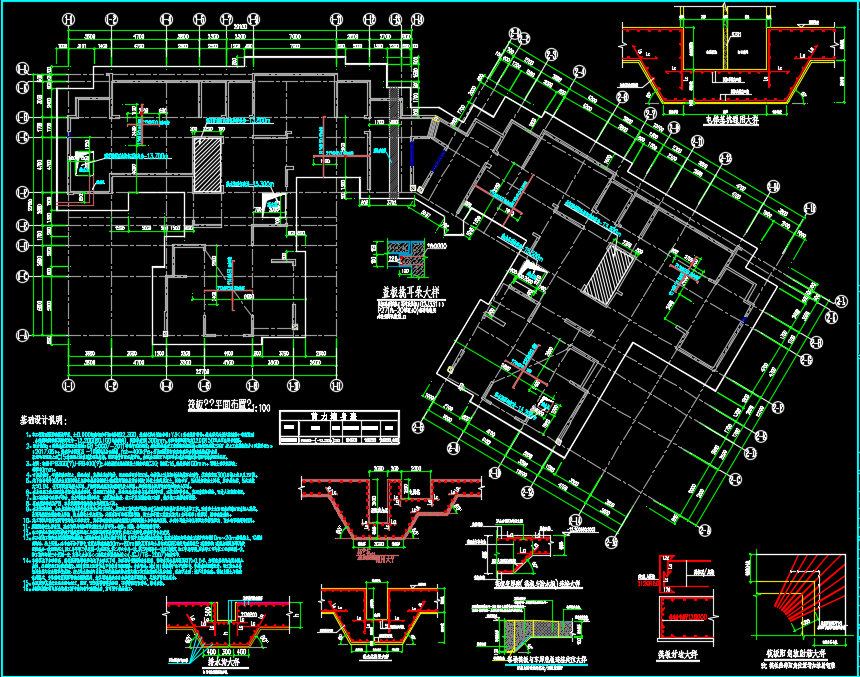

  • 二十六层剪力墙结构住宅楼全套施工图

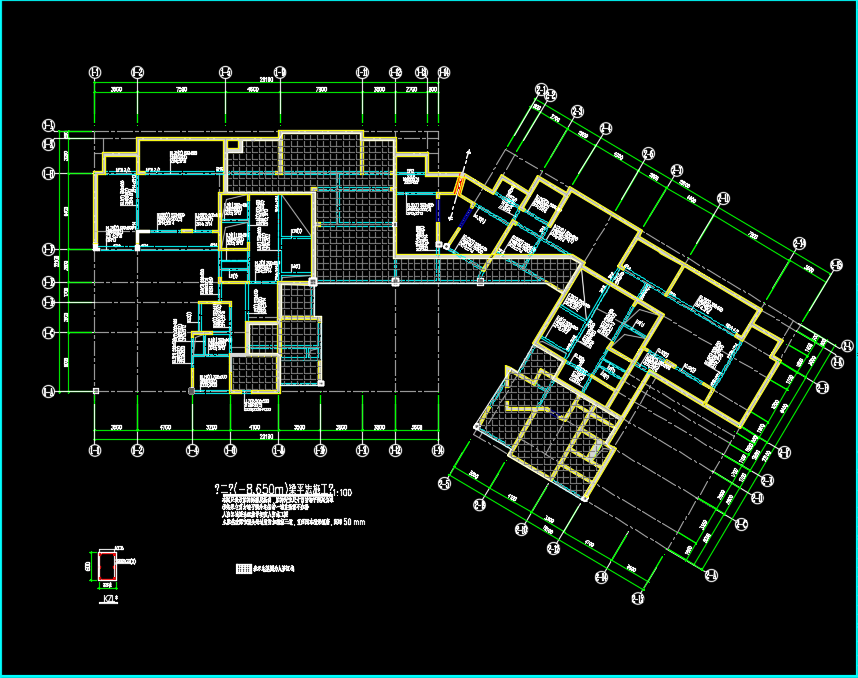

  • 二十六层剪力墙结构住宅楼全套施工图
