四层框架结构体育馆结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-11
  • 资料类型:RAR
  • 资料大小:4.68 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层框架结构体育馆结构施工图
本工程为整个项目中体育馆部分,地上4层,本工程耐火等级为一级,柱耐火极限3.0h,梁耐火极限2.0h,楼(屋)面板、楼梯耐火极限1.5h。主体结构设计合理使用年限为50年。
四层框架结构体育馆结构施工图包括:基础布置图、地梁布置图、基础顶~1019.600墙柱布置图、1019.600梁布置图、1019.600板布置图。
资料截图

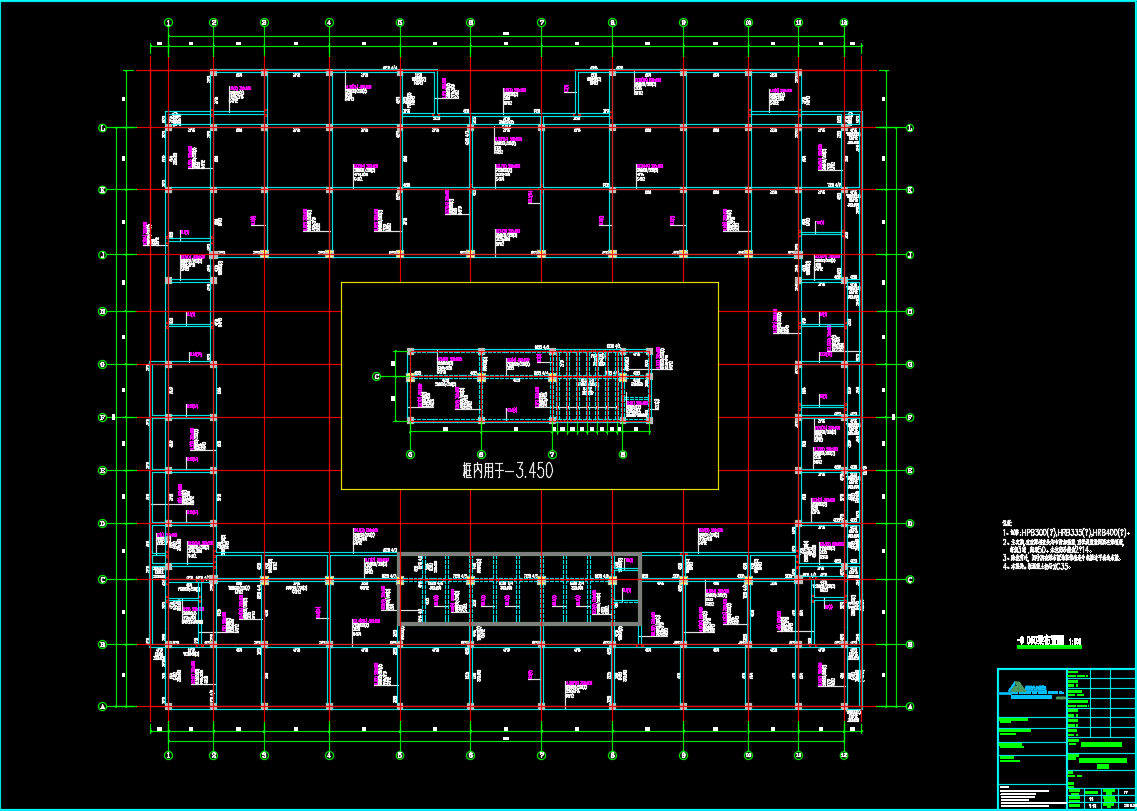

  • 四层框架结构体育馆结构施工图

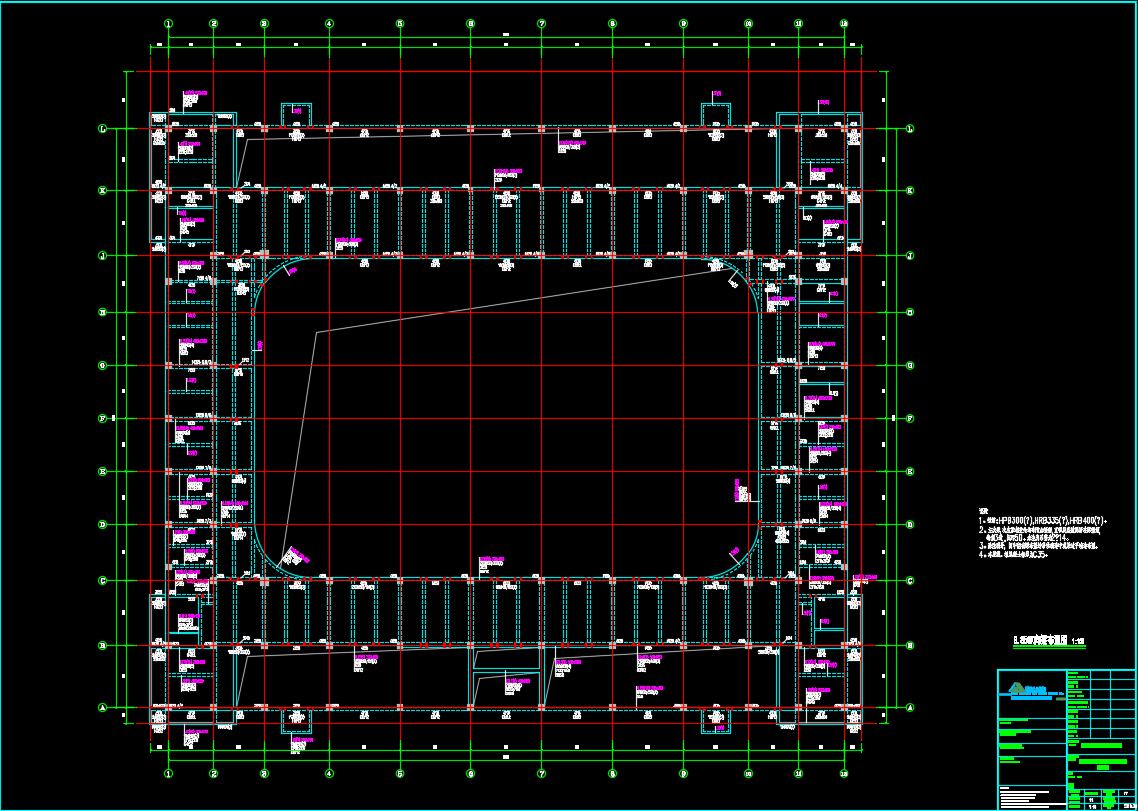

  • 四层框架结构体育馆结构施工图

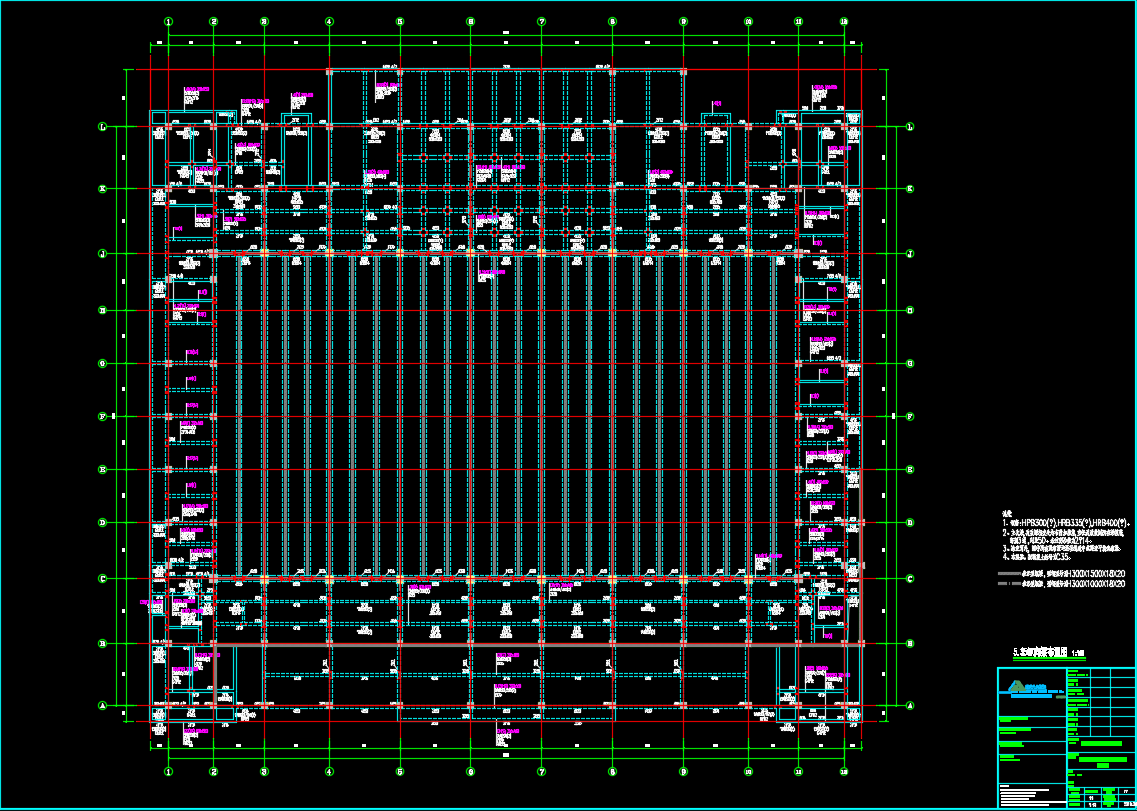

  • 四层框架结构体育馆结构施工图
