五层框架结构办公楼施工图(含计算书)
本工程主要功能:办公楼。建筑的长为23.2m,宽为30.0m,地下1层,地上5层,地下高5.5m,地上高度为23.4m,主要结构跨度为11.0~18.0m。

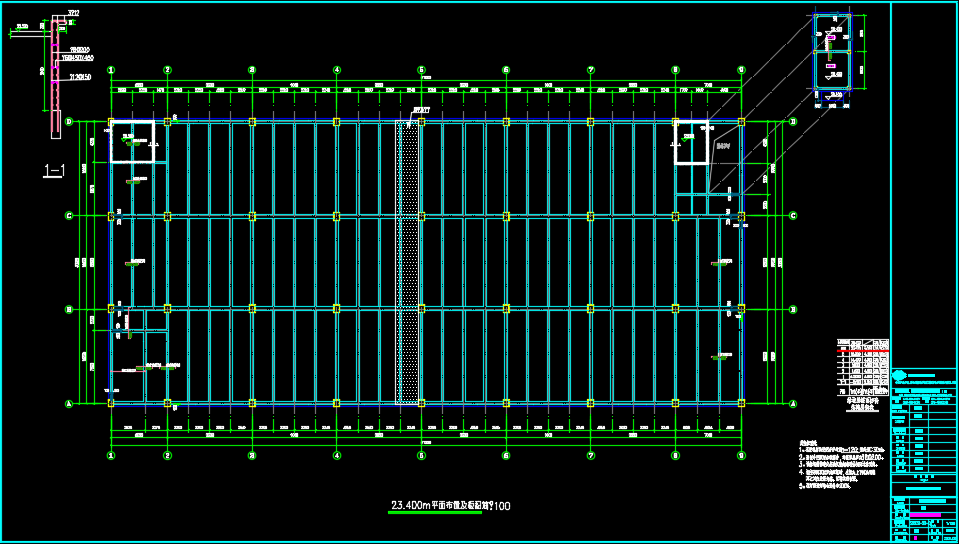

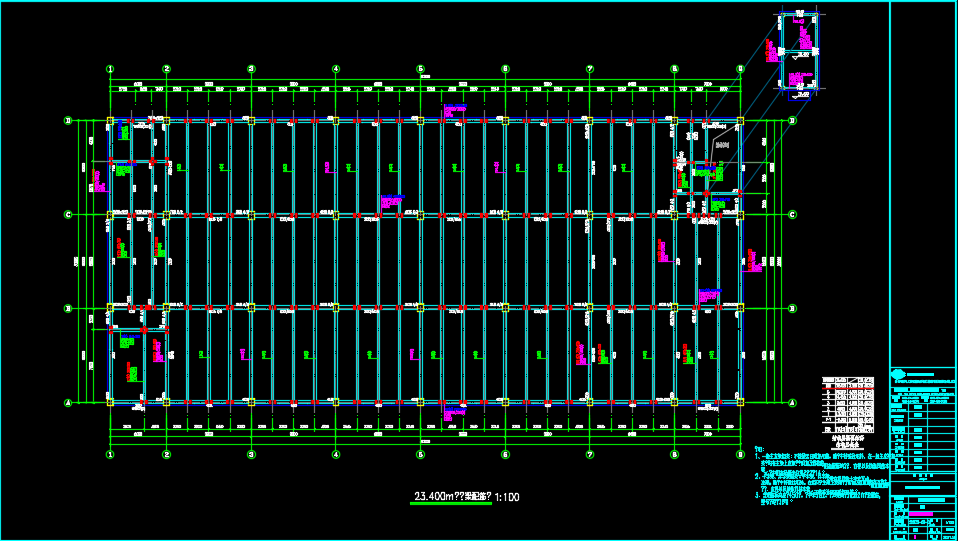

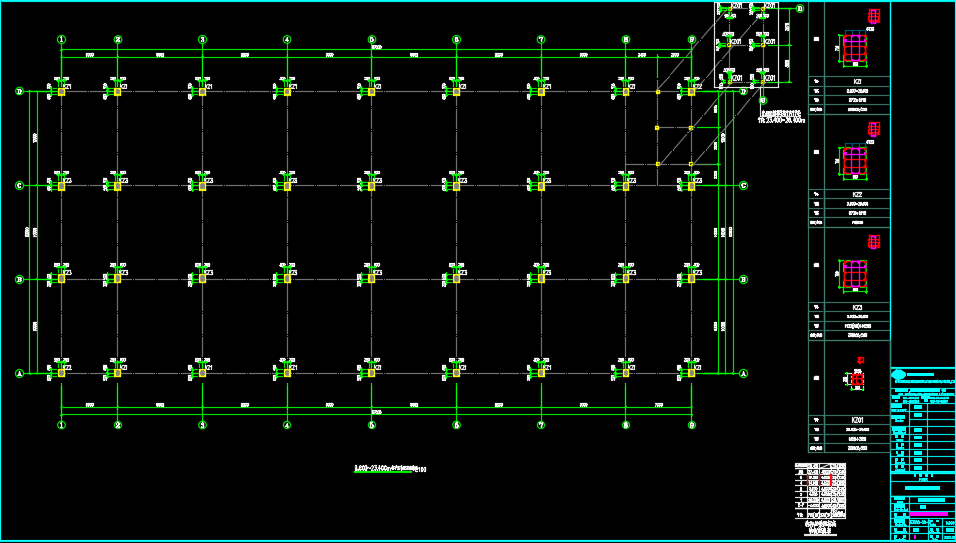

五层框架结构办公楼施工图包括:±0.000~4.800m柱平面布置及配筋图、4.800~9.600m柱平面布置及配筋图、9.600~23.400m柱平面布置及配筋图等。
