机场应急救援车库及现场指挥中心施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-03
  • 资料类型:RAR
  • 资料大小:14.1 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
机场应急救援车库及现场指挥中心施工图
本工程为框架结构,框架抗震等级为二级,设防烈度为7(0.1g)度。地上5层,1~4层高均为3.9m,5层高均为4.2m。建筑高度19.95m.
机场应急救援车库及现场指挥中心施工图包括:基础平面布置图、基础大样图、地下部分柱平面布置图、地梁配筋图、一层柱平面布置图、一层顶梁配筋图、一层顶板配筋图、二层柱平面布置图等。
资料截图

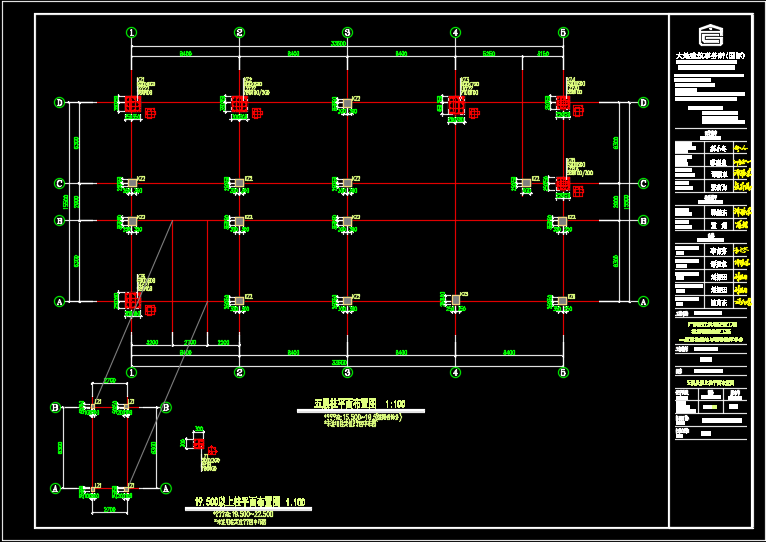

  • 车库施工图,指挥中心图纸

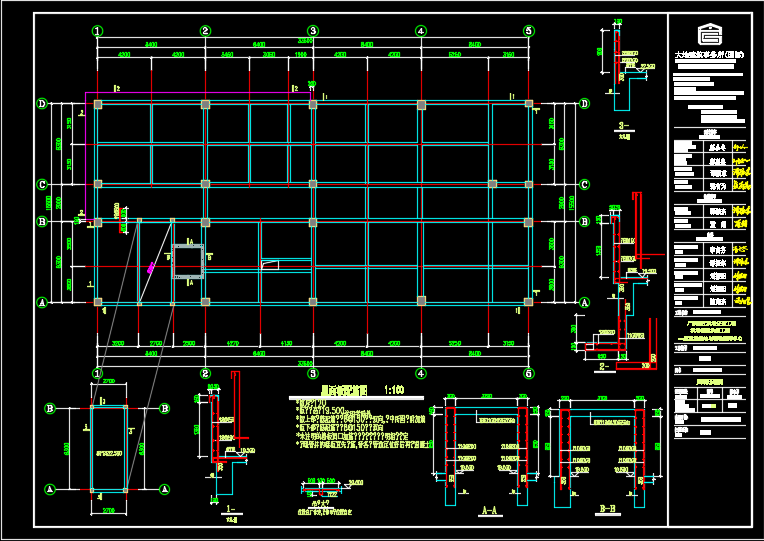

  • 车库施工图,指挥中心图纸

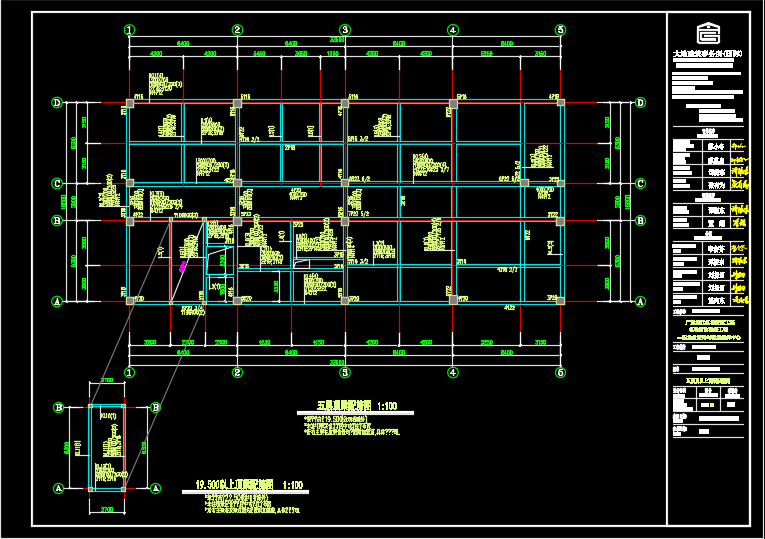

  • 车库施工图,指挥中心图纸
