二层框架结构卫生室结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-18
  • 资料类型:RAR
  • 资料大小:
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层框架结构卫生室结构施工图

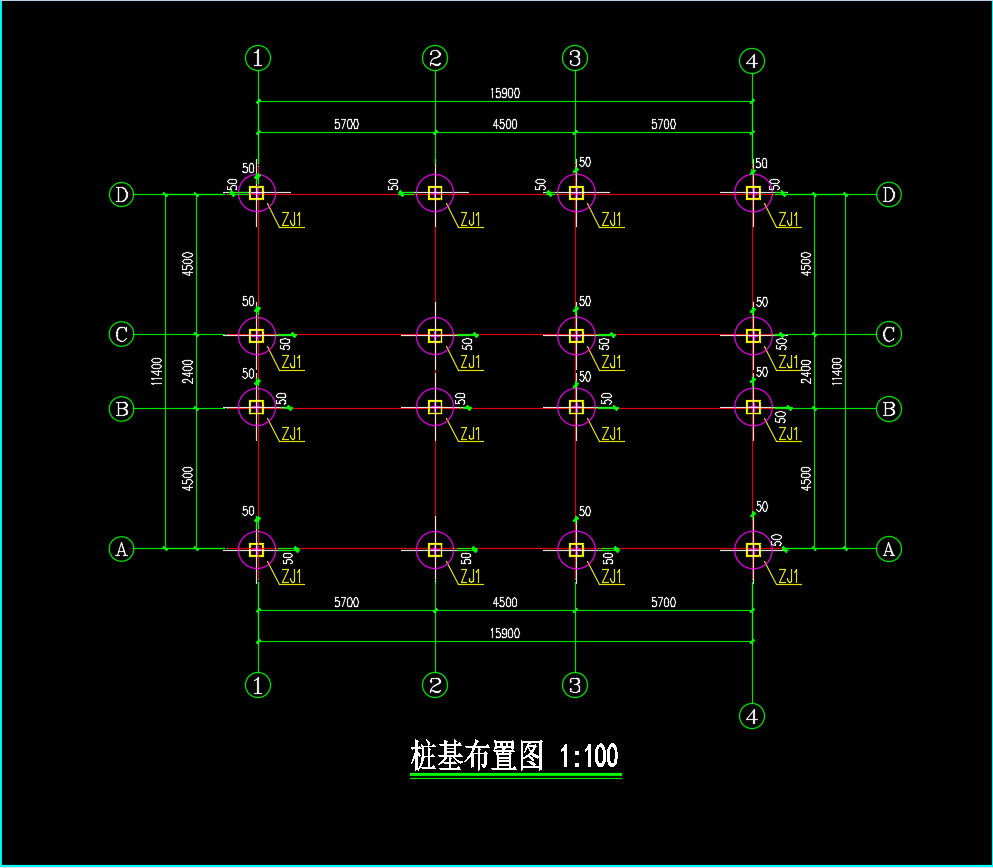

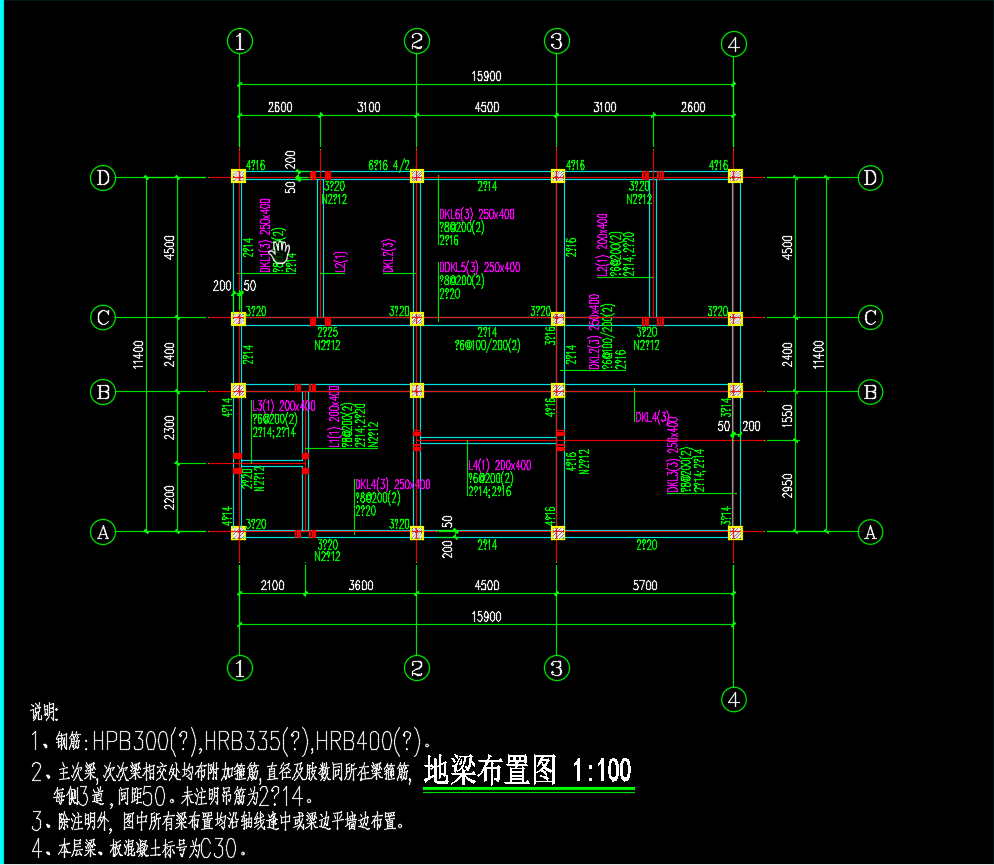

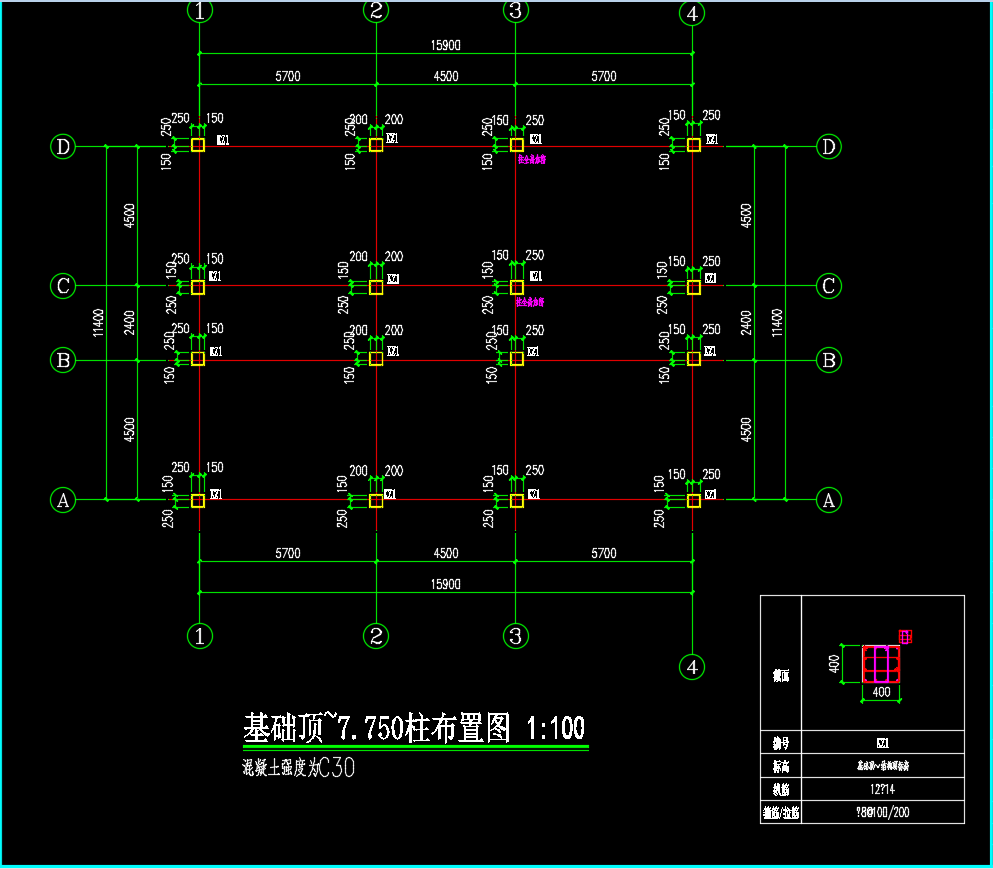

二层框架结构中区设备用房结构施工图包括:桩基布置图、地梁布置图、基础顶~7. 750柱布置图、3.850梁布置图、3. 850板布置图、7. 750梁布置图、7.750板布置图、楼梯大样图。
为二层框架结构,建筑总高度H=7.800米,主要建筑功能为卫生室;结构形式均为框架结构.建筑总高7.800mm. 本工程根据地质勘察报告,以中风化泥岩作基础持力层,特征值为fak=2400kpa。
