三层框架结构办公楼结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-05-10
  • 资料类型:RAR
  • 资料大小:1.84 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构办公楼结构施工图
本项目建筑高度为9.80M。建筑层数为三层。 建筑工程等级为三级。建筑耐火等级为二级。建筑物屋面防水等级为三级。本工程位于地震动峰值加速度为0.05g的地区。按6度抗震设防。

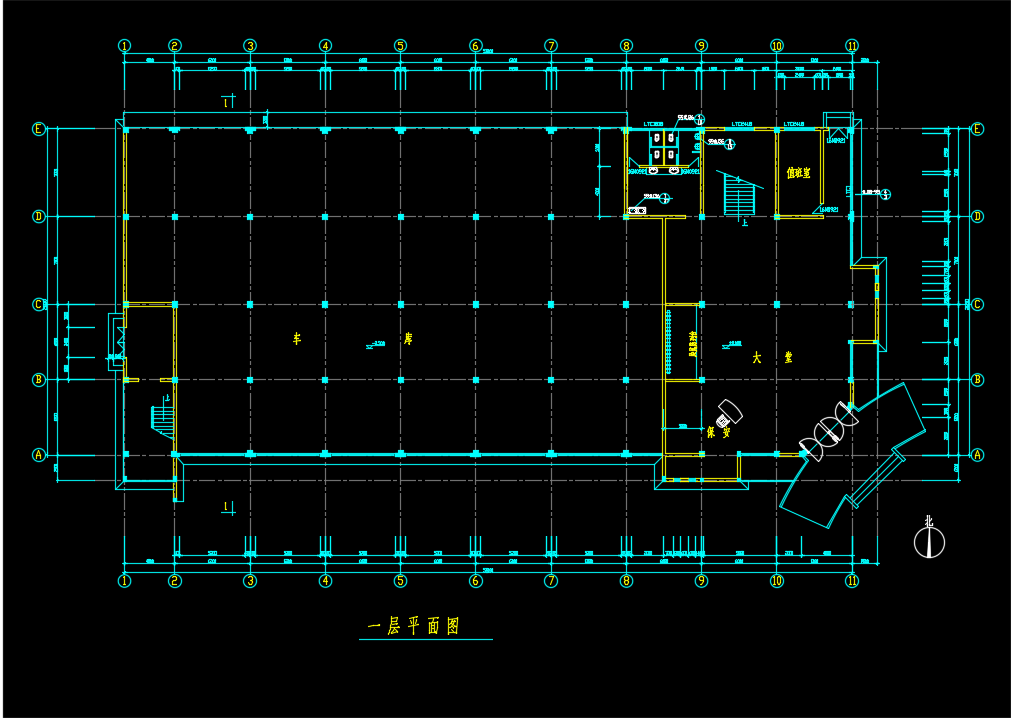

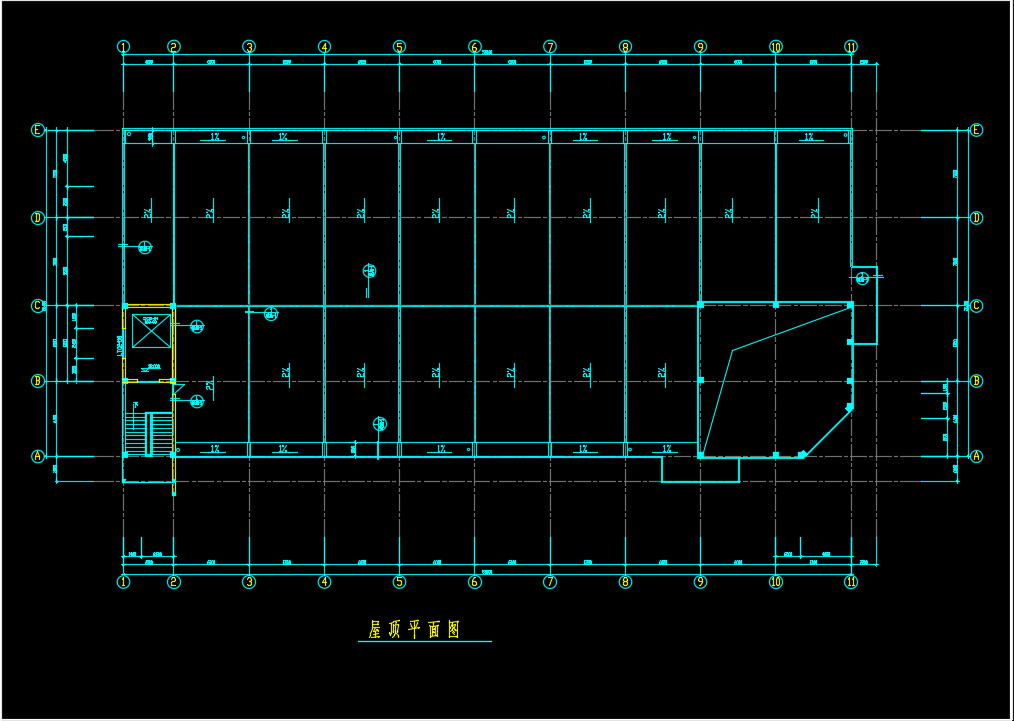

多层框架结构办公楼结构施工图包括:一层平面图、屋顶平面图、三层平面图、局部屋顶平面图、二层平面图、南立面图、东立面图、立面图等。
资料截图
  • 办公楼施工图,结构施工图
  • 办公楼施工图,结构施工图
  • 办公楼施工图,结构施工图
