六层框架结构带阁楼住宅楼结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-06-15
  • 资料类型:RAR
  • 资料大小:989 KB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
六层框架结构带阁楼住宅楼结构施工图
本工程为六层框架结构,结构的安全等级为二级,重要性系数为1.0,设计基准期为50年.本工程为非抗震设防结构。本工程所有尺寸以所注数字为准,除标高以米(m)为单位外,其余尺寸以毫米(mm)为单位.

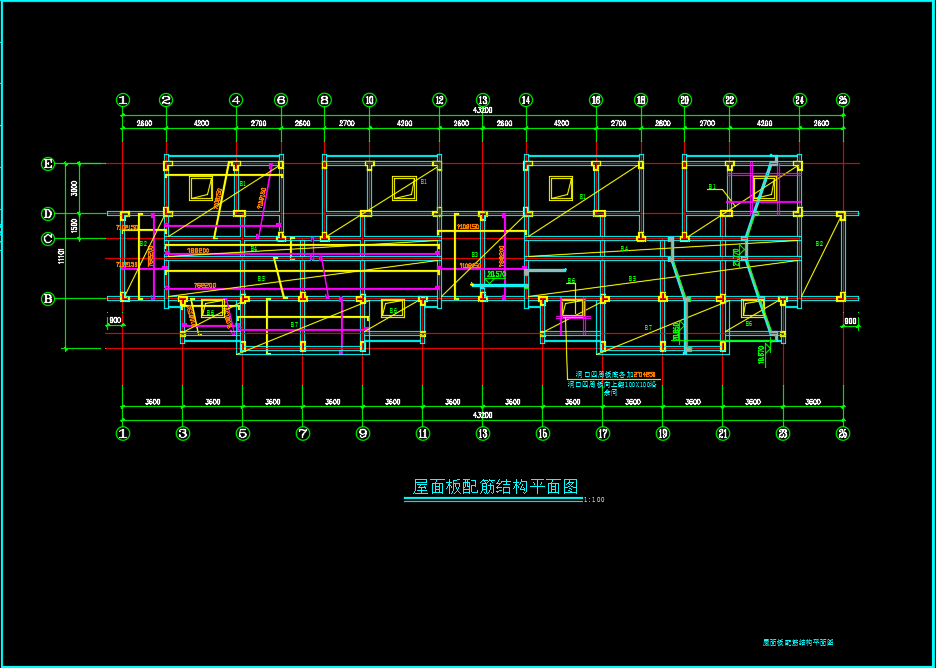

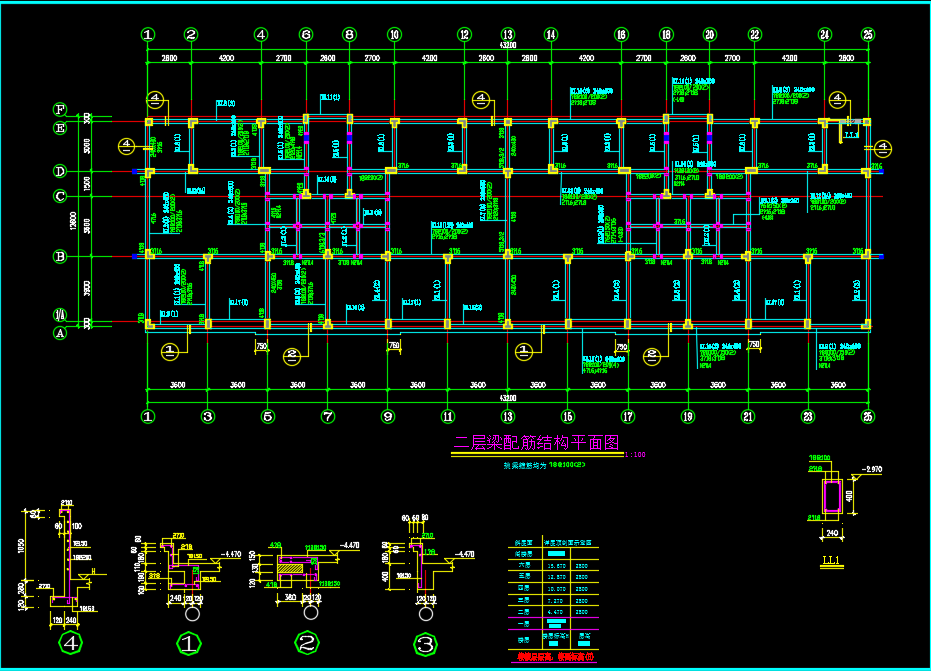

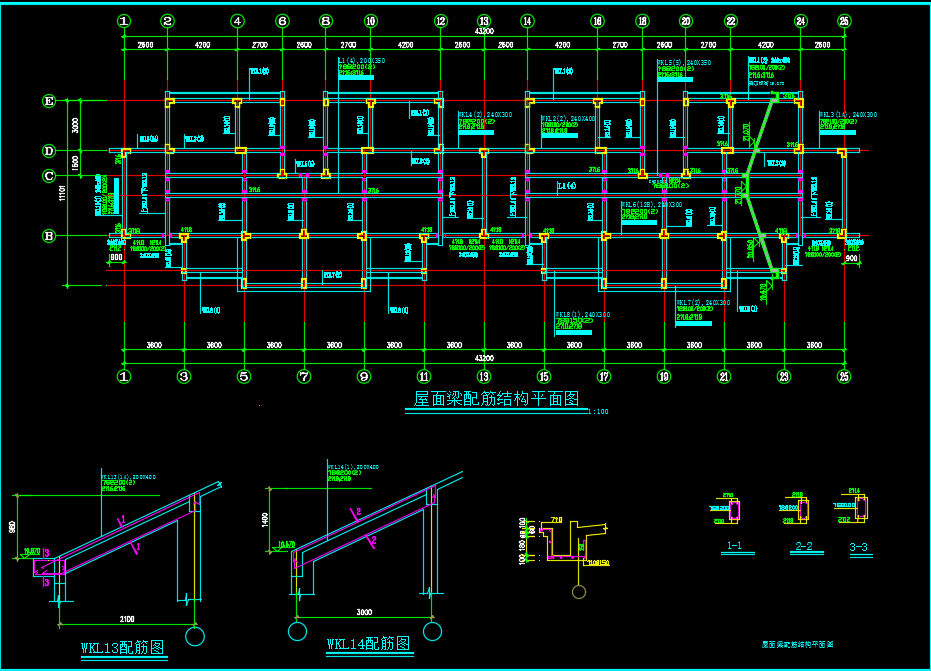

六层框架结构带阁楼住宅楼结构施工图包括:二层梁配筋结构平面图、屋面板配筋结构平面图、桩定位平面图、三~六层板配筋结构平面图、屋面梁配筋结构平面图、基础梁配筋结构平面图、三~六层梁配筋结构平面图、框架柱定位结构平面图等。
