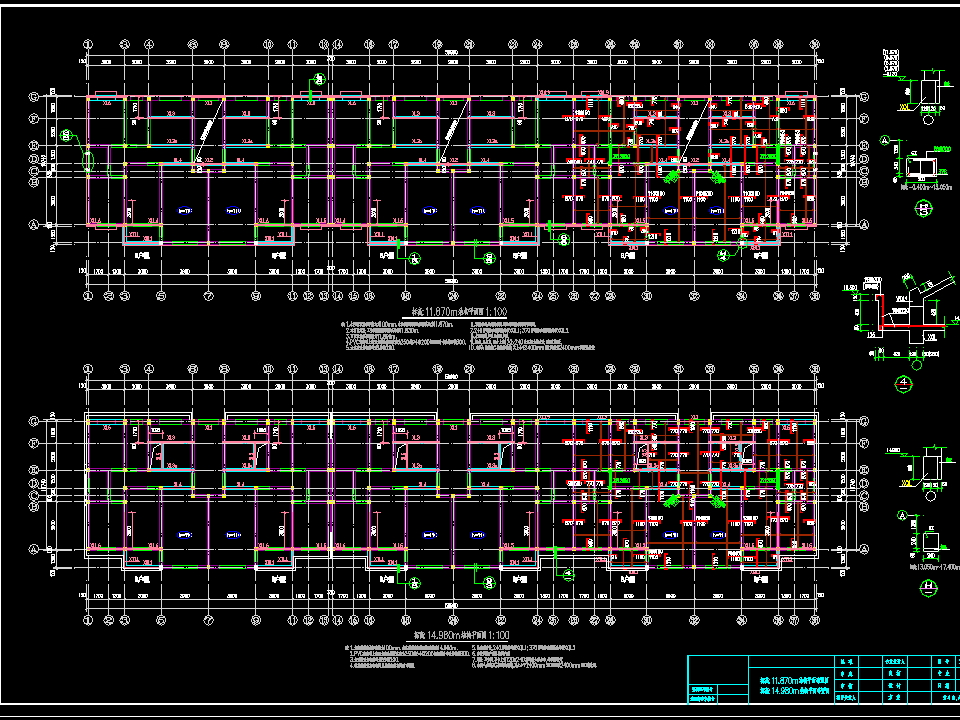

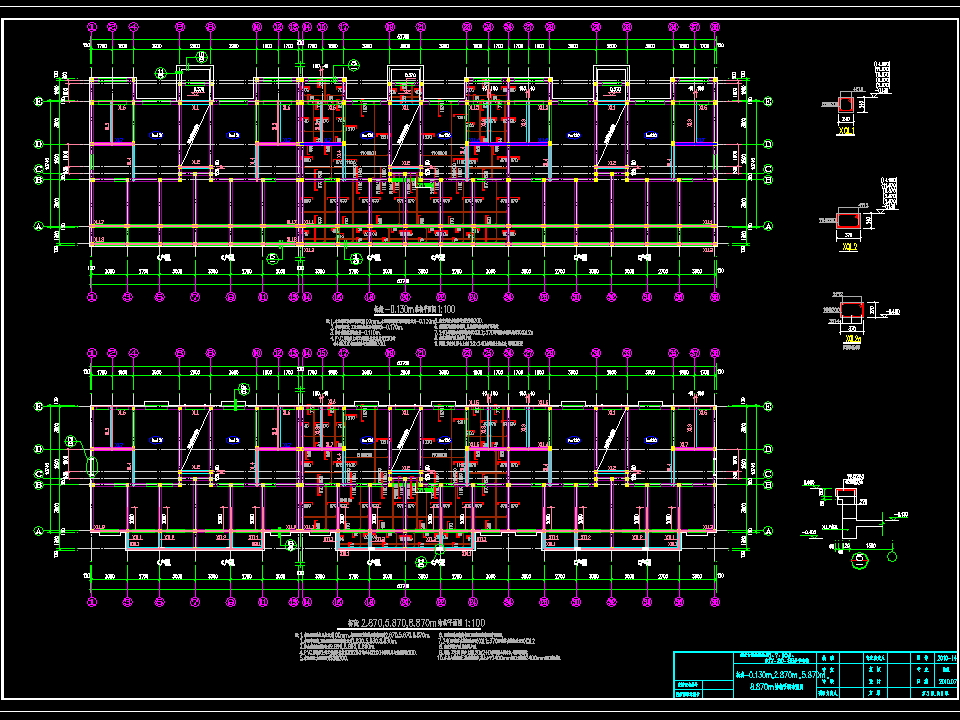

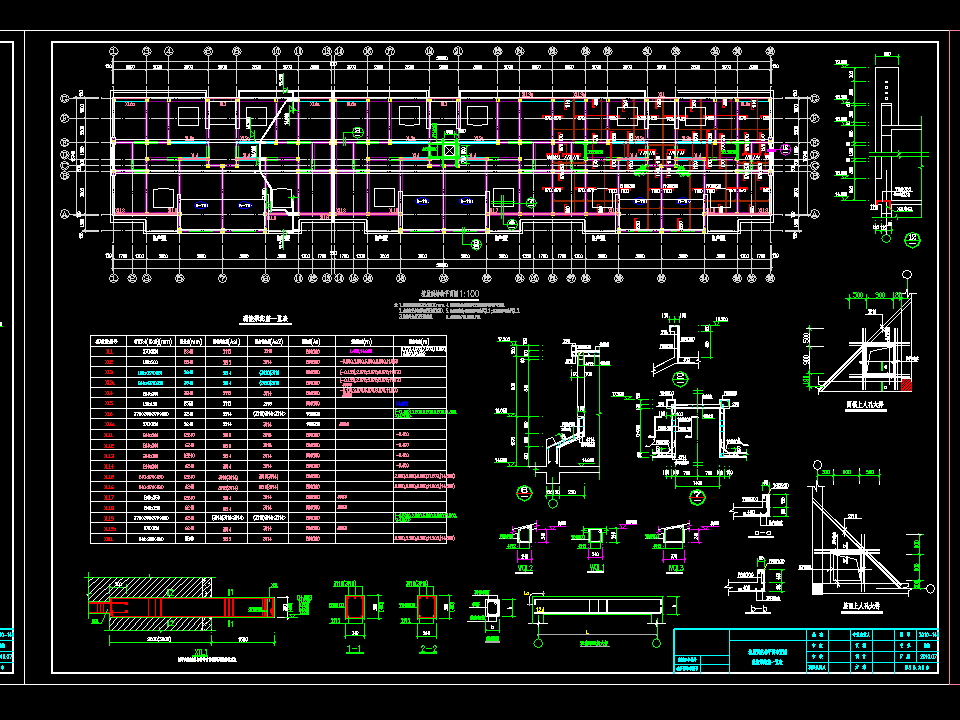

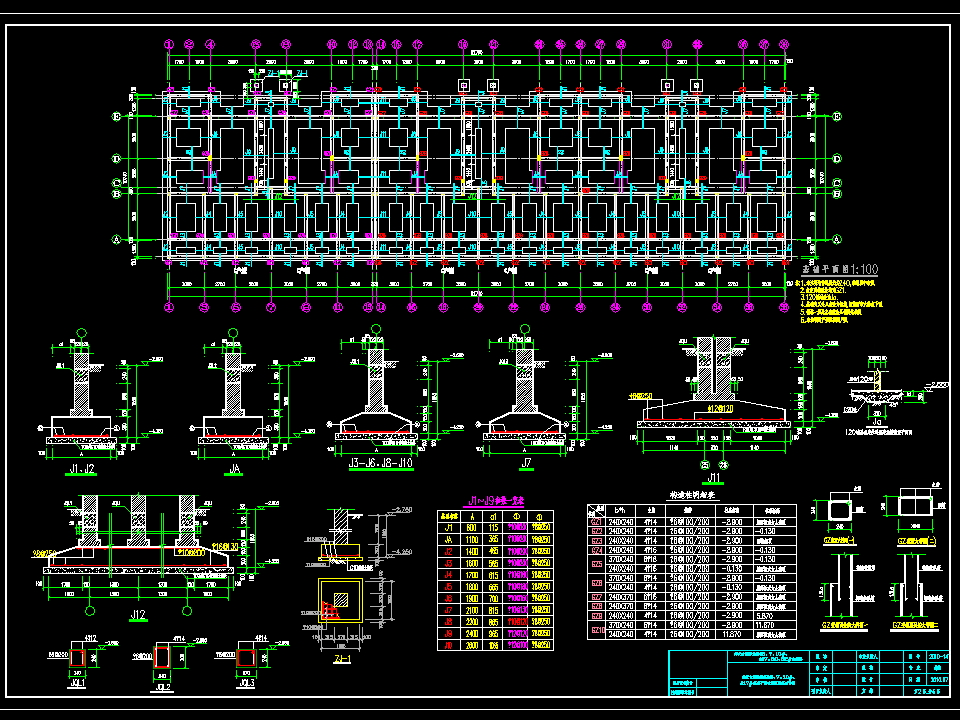

3栋六层砌体结构住宅楼结构施工图纸包括基础平面图、标高-0.130m结构平面图、标高14.980m结构平面图、坡屋面结构平面图、标高11.870m结构平面图、标高-0.130m结构平面图、标高14.980m结构平面图等，供大家参考！
本工程为3、7、10#、17、30、32#住宅楼，建筑地上6层，地上总高度：18.250m(室外地面至檐口高度)。该工程为砌体结构，采用现浇钢筋混凝土楼板，采用预拌混凝土。基础采用钢筋混凝土条形基础，建筑面积:5570.66m2。主要平面尺寸70.16mx10.74m。本工程的抗震设防类别为标准设防类，主体结构的设计使用年限50年，地基基础的设计等级丙级，建筑结构的安全等级二级。耐火等级按二级耐火等级设计。
