某砖混结构七层住宅楼结构施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-01
  • 资料类型:RAR
  • 资料大小:1.3 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某砖混结构七层住宅楼结构施工图纸

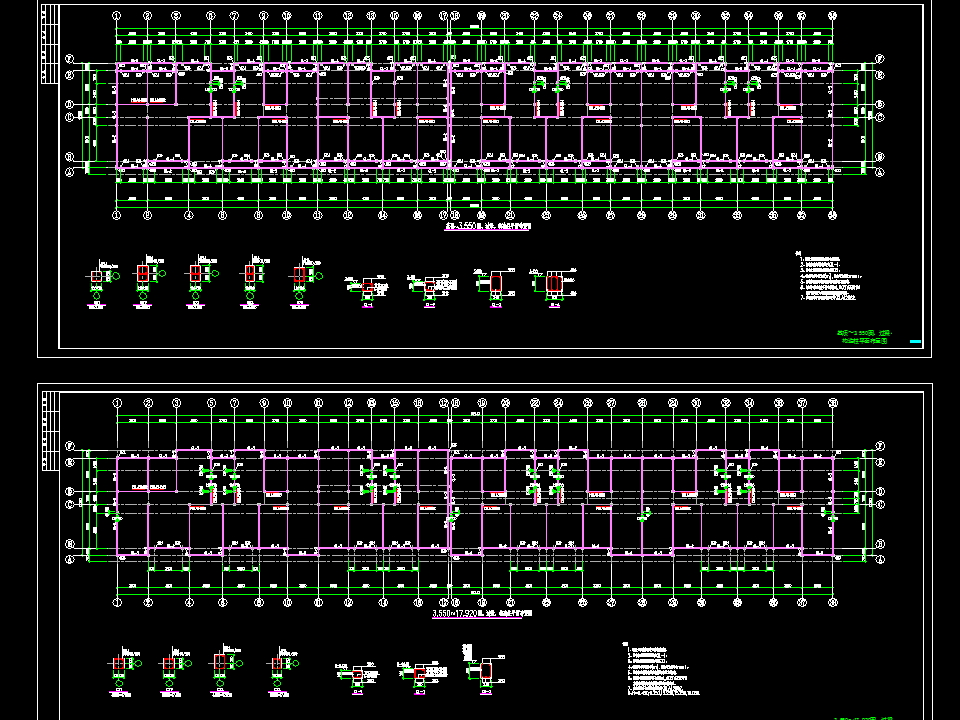

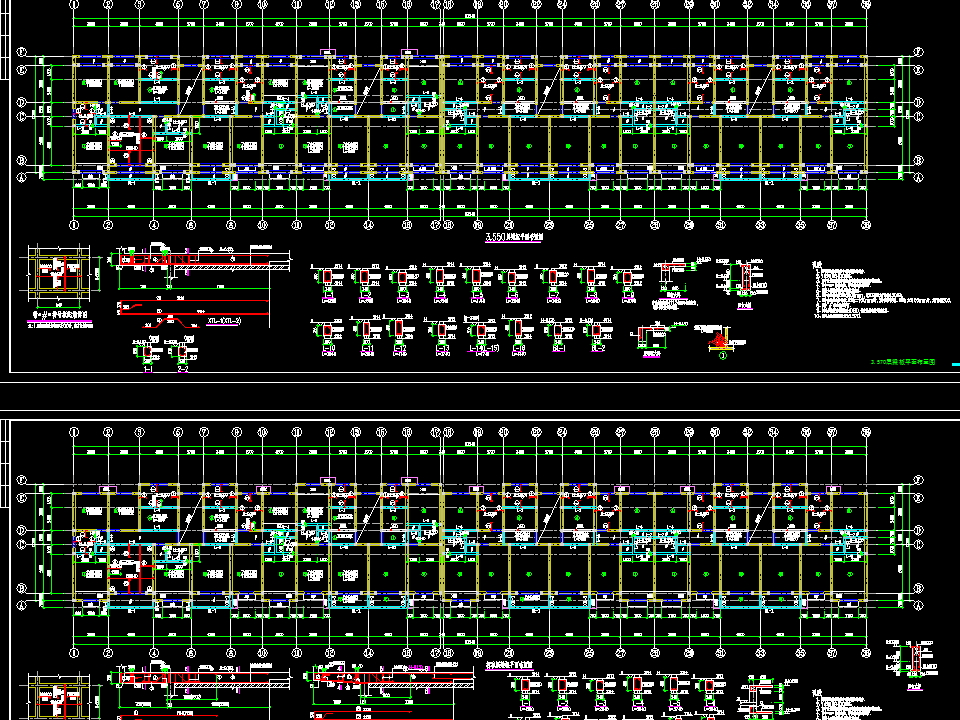

某砖混结构七层住宅楼结构施工图纸包括基础平面布置及详图、3.550层梁板平面布置图、标准层梁板平面布置图、顶层梁板平面布置图、花架及电梯机房平面布置图、基顶~3.550圈、过梁、构造柱平面布置图、17.920~21.000圈、过梁、构造柱平面布置图、楼梯平面布置及详图等,供大家参考!
本工程砖混结构,基础形式为筏板基础。本工程设计标高±0.000相当于绝对标高为258.200;若有变化应及时与设计院联系,经验算满足设计要求后方可进行基础部位的施工。本工程±0.000以下为二b类,雨篷、挑檐、花架等外露结构为二b类,厨厕间、屋面钢筋砼的环境为二a类,其余为一类。场地地震基本烈度:6度(0.05g)设计地震分组第二组。
建筑场地类别为I类,建筑结构安全等级二级,结构设计合理使用年限50年,建筑抗震设防类别为丙类,地基基础设计等级为丙级。
