高层剪力墙结构住宅项目节能保温工程监理实施细则 20P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-03
  • 资料类型:RAR
  • 资料大小:28.5 KB
  • 资料分类:节能工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
高层剪力墙结构住宅项目节能保温工程监理实施细则 20P

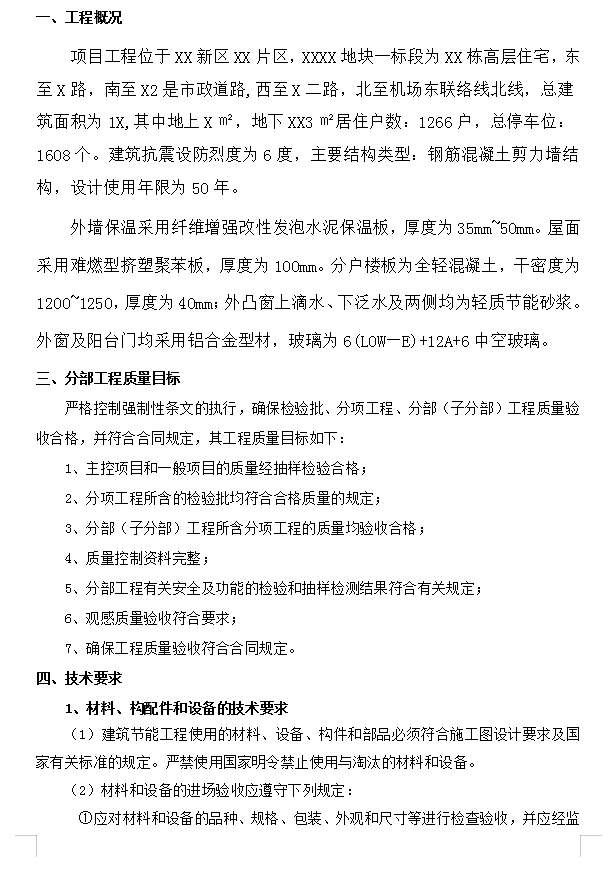

项目工程位于XX新区XX片区,XXXX地块一标段为XX栋高层住宅,东至X路,南至X2是市政道路,西至X二路,北至机场东联络线北线,总建筑面积为1X,其中地上X㎡,地下XX3㎡居住户数:1266户,总停车位:1608个。建筑抗震设防烈度为6度,主要结构类型:钢筋混凝土剪力墙结构,设计使用年限为50年。
外墙保温采用纤维增强改性发泡水泥保温板,厚度为35mm~50mm。屋面采用难燃型挤塑聚苯板,厚度为100mm。分户楼板为全轻混凝土,干密度为1200~1250,厚度为40mm;外凸窗上滴水、下泛水及两侧均为轻质节能砂浆。外窗及阳台门均采用铝合金型材,玻璃为6(LOW—E)+12A+6中空玻璃。
墙体节能工程
(1)保温隔热材料的厚度必须符合设计要求。
(2)保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场拉拔试验。
(3)浆料保温层应分层施工。当外墙采用浆料做外保温时,基层表面空鼓、开裂、松动、风化及平整度及妨碍粘结的附着物处理,保温层与基层之间及各层之间的粘结必须牢固,不应脱层、空鼓和开裂。
(4)当墙体节能工程的保温层采用预埋或后置锚固件固定时,其锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。
(5)保温层施工应结合不同工程做法根据规范规定,制定检查内容,重点对保温、牢固、开裂、渗漏、耐久性、防火等性能进行检查。
(6)雨水管卡具、女儿墙、分隔缝、变形缝、挑梁、连梁、壁柱、空调板、空调管洞、门窗洞口等易产生热桥部位保温措施。
(7)施工产生的墙体缺陷(如穿墙套管、脚手眼、孔洞等)处理。
(8)不同材料基体交接处、容易碰撞的阳角及门窗洞口转角处等特殊部位的保温层防止开裂和破损的加强措施。
(9)隔汽层构造处理、穿透隔汽层处密封措施、隔汽层冷凝水排水构造处理。
非采暖公共间节能工程
(1)非采暖公共间(如高层住宅楼梯间、高层住宅疏散楼梯间、电梯前室、公共通道、公共大堂大厅、地下室等)按图施工情况。

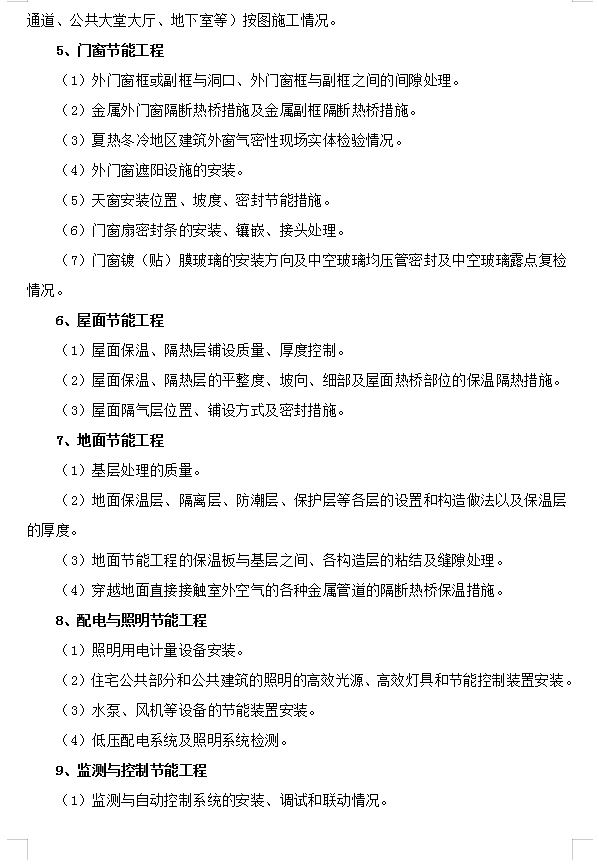

门窗节能工程
(1)外门窗框或副框与洞口、外门窗框与副框之间的间隙处理。
(2)金属外门窗隔断热桥措施及金属副框隔断热桥措施。
(3)夏热冬冷地区建筑外窗气密性现场实体检验情况。
(4)外门窗遮阳设施的安装。
(5)天窗安装位置、坡度、密封节能措施。
(6)门窗扇密封条的安装、镶嵌、接头处理。
(7)门窗镀(贴)膜玻璃的安装方向及中空玻璃均压管密封及中空玻璃露点复检情况。
屋面节能工程
(1)屋面保温、隔热层铺设质量、厚度控制。
(2)屋面保温、隔热层的平整度、坡向、细部及屋面热桥部位的保温隔热措施。
(3)屋面隔气层位置、铺设方式及密封措施。
地面节能工程
(1)基层处理的质量。
(2)地面保温层、隔离层、防潮层、保护层等各层的设置和构造做法以及保温层的厚度。
(3)地面节能工程的保温板与基层之间、各构造层的粘结及缝隙处理。
(4)穿越地面直接接触室外空气的各种金属管道的隔断热桥保温措施。
资料截图
  • 高层剪力墙结构住宅项目节能保温工程监理实施细则 20P
  • 高层剪力墙结构住宅项目节能保温工程监理实施细则 20P
  • 高层剪力墙结构住宅项目节能保温工程监理实施细则 20P
