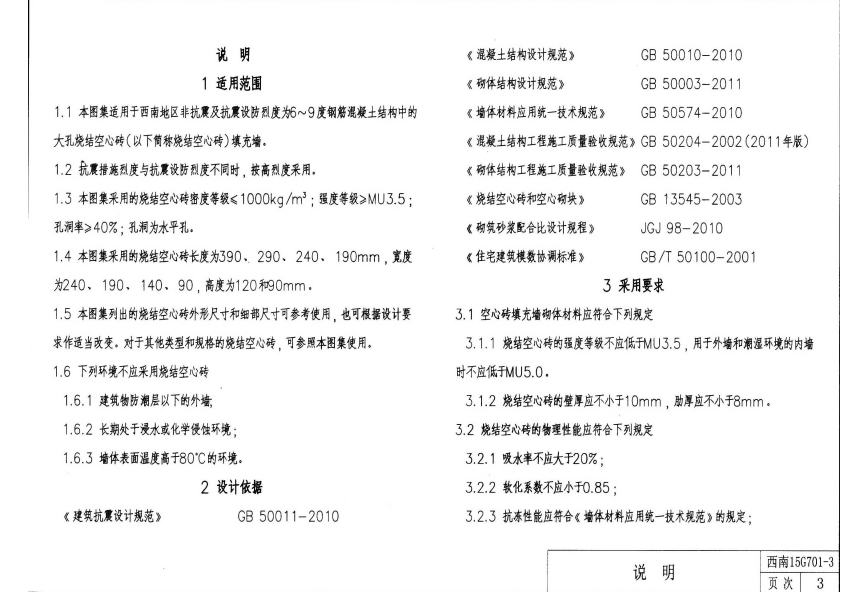

本图集适用于西南地区非抗震及抗震设防烈度为6~9度钢筋混凝土结构中的大孔烧结空心砖(以下简称烧结空心砖)填充墙。抗震措施烈度与抗震设防烈度不同时, 按高烈度采用。本图集采用的烧结空心砖密度等级≤1000kg/m3 ;强度等级≥MU3.5;孔洞率≥40% ;孔洞为水平孔。本图集采用的烧结空心砖长度为390、290、 240、 190mm,宽度为240、190、 140、 90 ,高度为120和90mm.
本图集列出的烧结空心砖外形尺寸和细部尺寸可参考使用,也可根据设计要求作适当改变。对于其他类型和规格的烧结空心砖,可参 照本图集使用。下列环境不应采用烧结空心砖建筑物防潮层以下的外墙;长期处于浸水或化学侵蚀环境;墙体表面温度高于80°C的环境。
