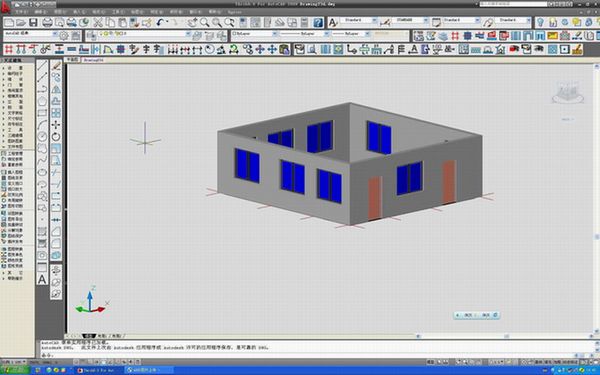

1、本人是初学者,在天正8+ACAD2009建的模如下:

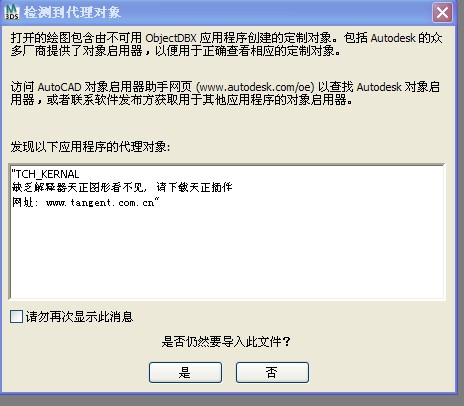

2、在导入3DSMAX2011是弹出这个:

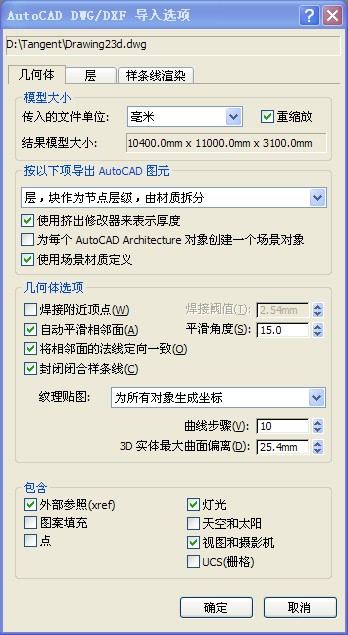

3、按“是”后,弹出这个:

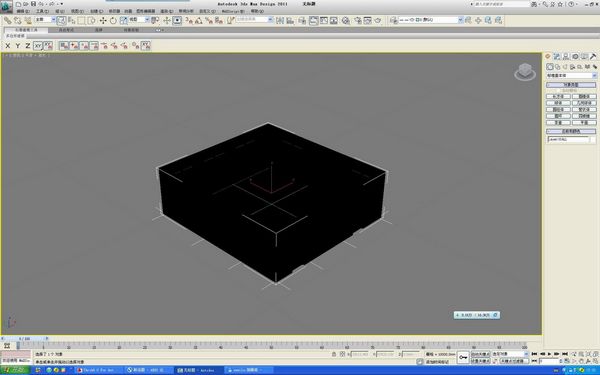

4、设置后,进入3DSMAX2011视口,完全漆黑一片,请教各位同仁,这是什么原因?该如何解决?
答:你这个图在3D里面导入的时候已经提示缺乏图形解释器啦。
天正画的图是没有办法直接在3D里面读取的,必须得事先分解成CAD的对象才行。
你如果是有一整幢楼,那可以用三维组合命令,在执行此命令时,程序会弹个对话框出来让你选择是把天正对象分解成面模型还是实体模型;你如果只有一层平面,那直接在三维视图下用分解对象的命令,把天正的对象分解成CAD的对象。
在天正里面先执行完上述操作后,再把处理后的图纸导入到3D里面。
