D版的天正市政9，没有用户手册，只好自己摸索 ，首先，在开始一张新图之前，一定要先执行一次【系统设置】-【初始设置】，然后存盘。
1.【系统设置】-【比例单位】
不管绘图单位是M还是mm，绘图比例均按实际输入，天正市政9能够自动转换。

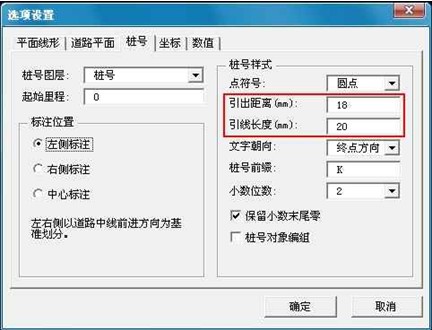

2.【桩号坐标】-【选项设置】-【桩号】

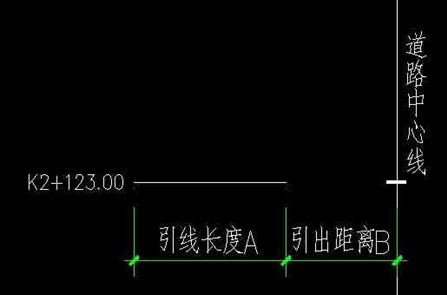

“引出距离”和“引线长度”的定义如图三（注意二者的单位均为mm）：
实际绘出的引线长度A和引出距离B的长度并不就是图二中设置的数值，而是和图一中的比例单位的设置还有关系，如果比例单位按图一中的数值设置，引线长度和引出距离按图二中的数值设置，则绘出的引线长度A为（用di命令量出的长度，下均同）：
A=20×500÷1000=10
引出距离的实际长度为：
B=18×500÷1000=9
如果图一中的绘图比例改为400，绘图单位仍为M不变，则：
A=20×400÷1000=8
引出距离的实际长度为：
B=18×400÷1000=7.2
如果图一中的绘图比例为500，绘图单位改为mm，则：
A=20×500÷1=10000
引出距离的实际长度为：
B=18×500÷1=9000
从以上公式可看出，“×”号后面的数值即为绘图比例，“÷”号后面的数值与绘图单位有关，推导如下：M（米）为1000；DM（分米）为100；CM（厘米）为10；MM（毫米）为1。
