在一个规则的房间里布置灯具，如果使用17号经验提到的任意布置难免浪费时间，那有什么好的解决办法呢？下面小编就来教大家怎么使用矩形布置，希望对大家有所帮助！

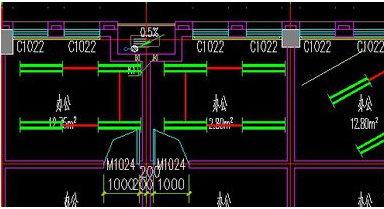

1.天正菜单：平面设备→矩形布置命令：JXBZ,功能：在平面图中拉出一个矩形，在矩形内绘制各种电气设备图块

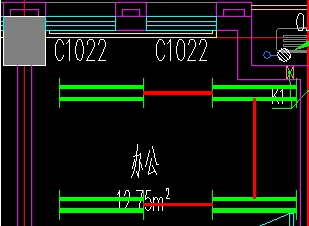

2.小编选取灯具为例，设置灯具2行、2列，行距1米，列距1.3米，由于考虑到灯具的长和宽，在设置行距和列距时



3.在输入终点，拉取矩形框后，可自由选取接跨线的列，也可不选

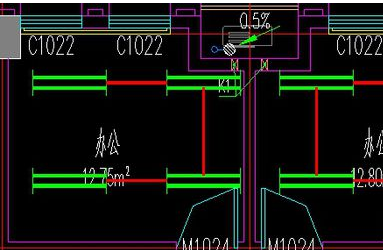

4.执行矩形布置命令，弹出请输入起始点{选取行向线[S]，此时输入S，命令行提示从当前图中选取行向线<不选取>，此时可选取参照线，进行一定角度的矩形布置
